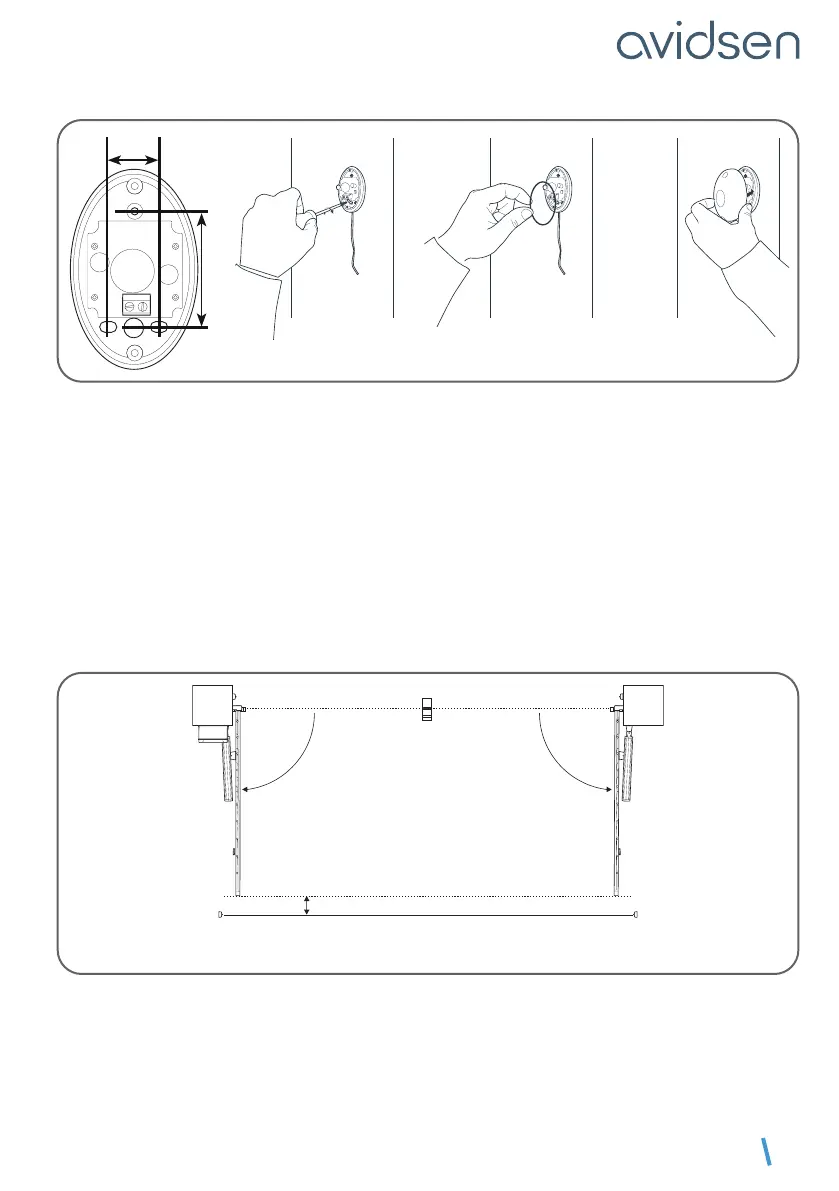

Avidsen V250 - Page 17

FR17
45mm
20mm
Côté extérieur de la propriété
2 jeu de photocellules
Dans le cadre d’une utilisation avec le portail non visible, il est obligatoire d’installer un deuxième jeu de
photocellulesand’empêcherl’ouvertureduportaillorsqu’unélément(voiture,personne,…)estderrière
le portail.
• Les photocellules doivent être parfaitement alignées et parallèles.
• Les photocellules réceptrices (RX inscrit à l’arrière) doivent être installées du même côté du portail que
le boîtier électronique.
• Les photocellules doivent être installées côté intérieur de la propriété. La distance entre les bords
primaires du portail en position ouverte à 90° et les photocellules doit être comprise entre 10 et 15cm
maximum.
• Lessupportsutiliséspourxerlesphotocellulesdoiventêtrecorrectementxésausoletparfaitement
alignés.
• Les photocellules doivent être placées exactement à la même hauteur par rapport au sol et cette hauteur
doit être comprise entre 30 et 60cm.
Côté intérieur de la propriété
Vue de dessus
90°
TX1
TX2
RX1
RX2
90°
10cm mini/ 15cm maxi
Paire 1
Paire 2
C - INSTALLATION
