ES 10
C - INSTALACIÓN

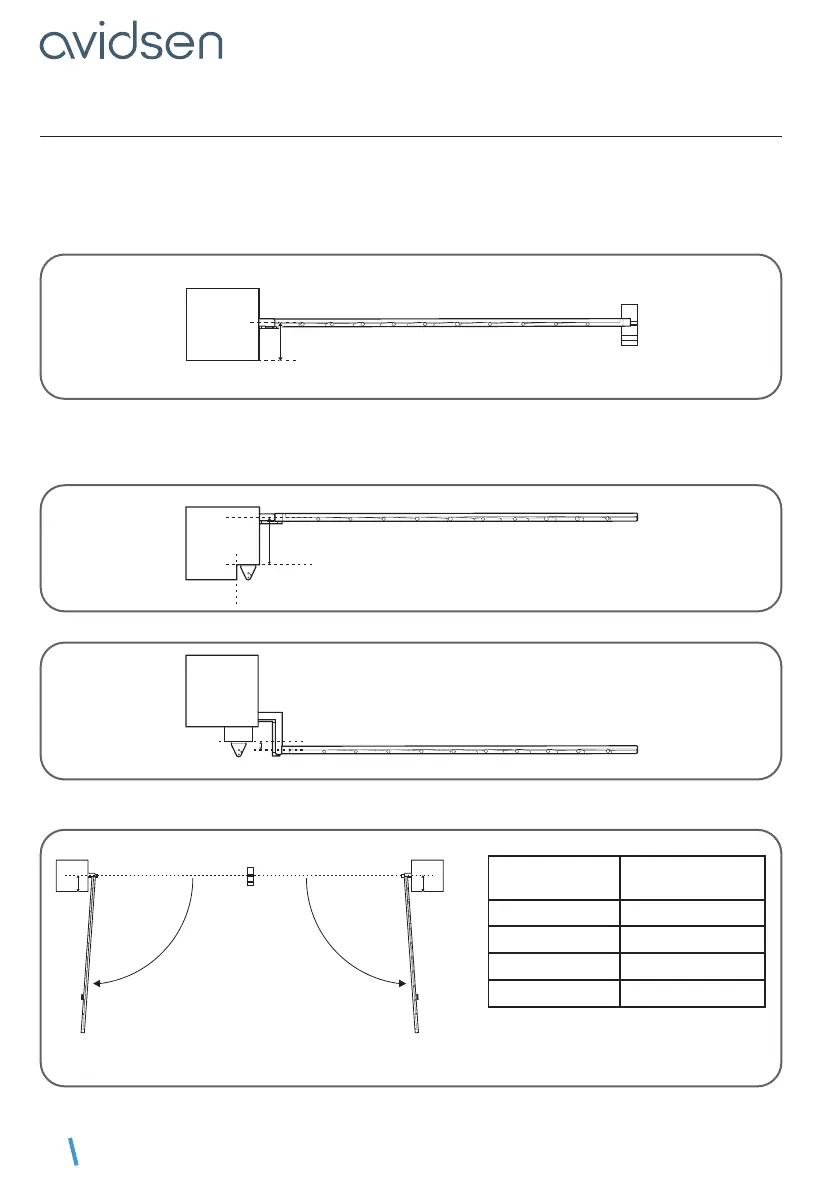

2.1 - ÁNGULO MÁXIMO DE APERTURA
La colocación de los cilindros depende del ángulo de apertura deseado, que a su vez depende de la
distancia D (distancia entre el eje del gozne y la parte interior del pilar).
Caso normal
• Si D<170 mm
D
distancia D
vista desde arriba
pilar
Casos especiales
• Si D>170 mm, y si la estructura de los pilares lo permite, debe cortar los pilares para que D’ sea igual
a 170 mm.
D’
pilar
• Si D<0mmcoloqueuncalcesucientementegruesoparaqueD' sea igual a 0 mm.
pilar
Determine el ángulo de apertura de cada batiente en función de los datos de la tabla siguiente.
El ángulo de apertura puede variar para cada batiente, pero jamás debe ser inferior a 40°.
Para una
apertura hasta
Distancia D
(en mm)
90° de 0 a 170 máx.
100° de 0 a 110 máx.
110° de 0 a 60 máx.
120° de 0 a 20 máx.
D
D
tope central
Interior de la propiedad
vista desde arriba
ángulo
de apertura
ángulo
de apertura
tope
lateral
