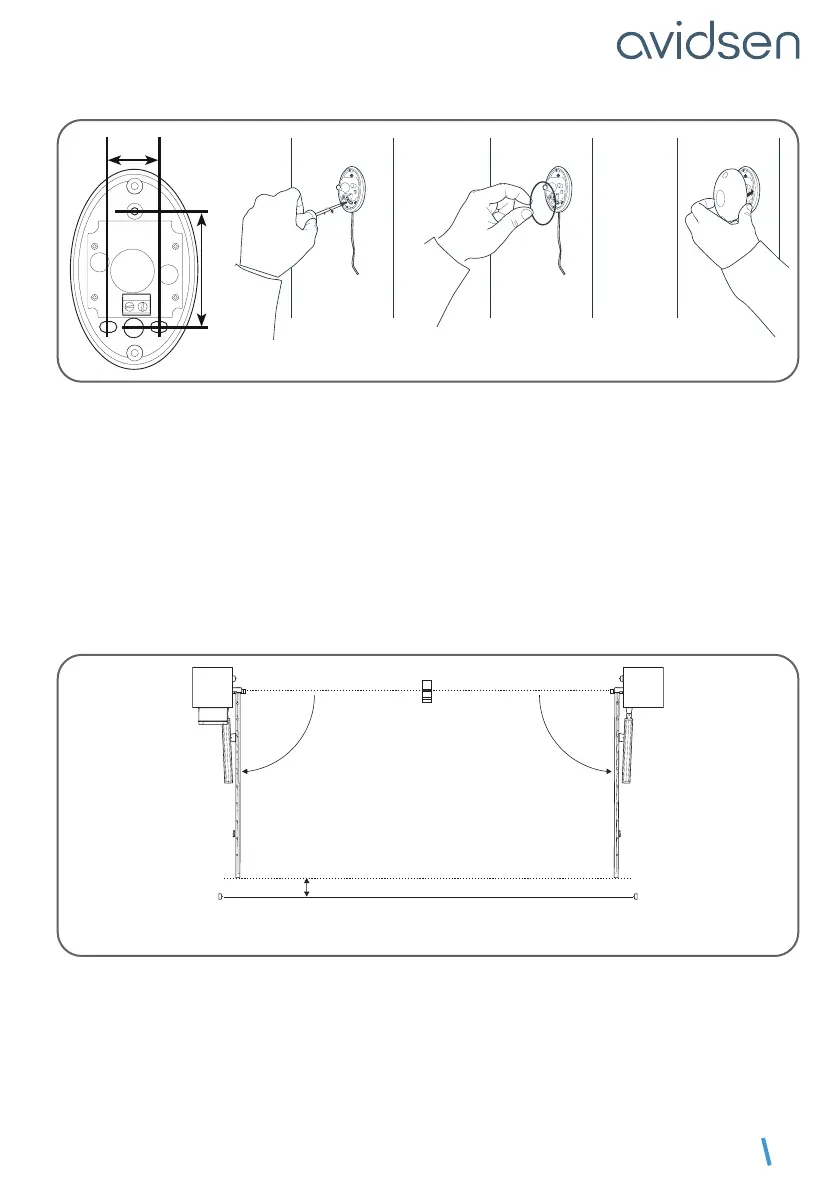

ES17
45mm
20mm
Exterior de la propiedad
2 juego de fotocélulas
En el marco de un uso con una cancela no visible, es obligatorio instalar un segundo juego de fotocélulas
para impedir la apertura de la cancela cuando un elemento (coche, persona...) esté detrás de la cancela.
• Las fotocélulas deben estar perfectamente alineadas y paralelas.
• Las fotocélulas receptoras (con la inscripción RX en la parte trasera) deben instalarse del mismo lado de
la cancela que la caja electrónica.
• Las fotocélulas deben estar instaladas del lado interior de la propiedad. La distancia entre los bordes
primarios de la cancela en posición abierta a 90° y las fotocélulas debe estar comprendida entre 10 y
15 cm como máximo.
• Los soportes que se usen para jar las fotocélulas deben estar correctamente jados al suelo y
perfectamente alineados.
• Las fotocélulas deben colocarse exactamente a la misma altura con respeto al suelo, altura que debe
estar comprendida entre 30 y 60 cm.
Interior de la propiedad
Vista desde arriba
90°
TX1
TX2
RX1
RX2
90°
10 cm mín./15 cm máx.
Par 1
Par 2
C - INSTALACIÓN
