C - INSTALACIÓN
6.2 - CILINDROS
Para el cableado de los cilindros, use cable de 2x1,5 mm
2
de sección y cajas de derivación estancas. Para
cada motor, la longitud del cable no debe superar los 8m.
Apertura hacia el interior:
NBSSPO
CMFV
NBSSPO
CMFV
/
352*
2.
/ / / /
%$7 75$16
*1'
*1'
3+2
9
0
0
0
0
ZDUQ
ZDUQ
%
* cilindro instalado en el batiente que se abre el primero
6.3 - LUZ INTERMITENTE

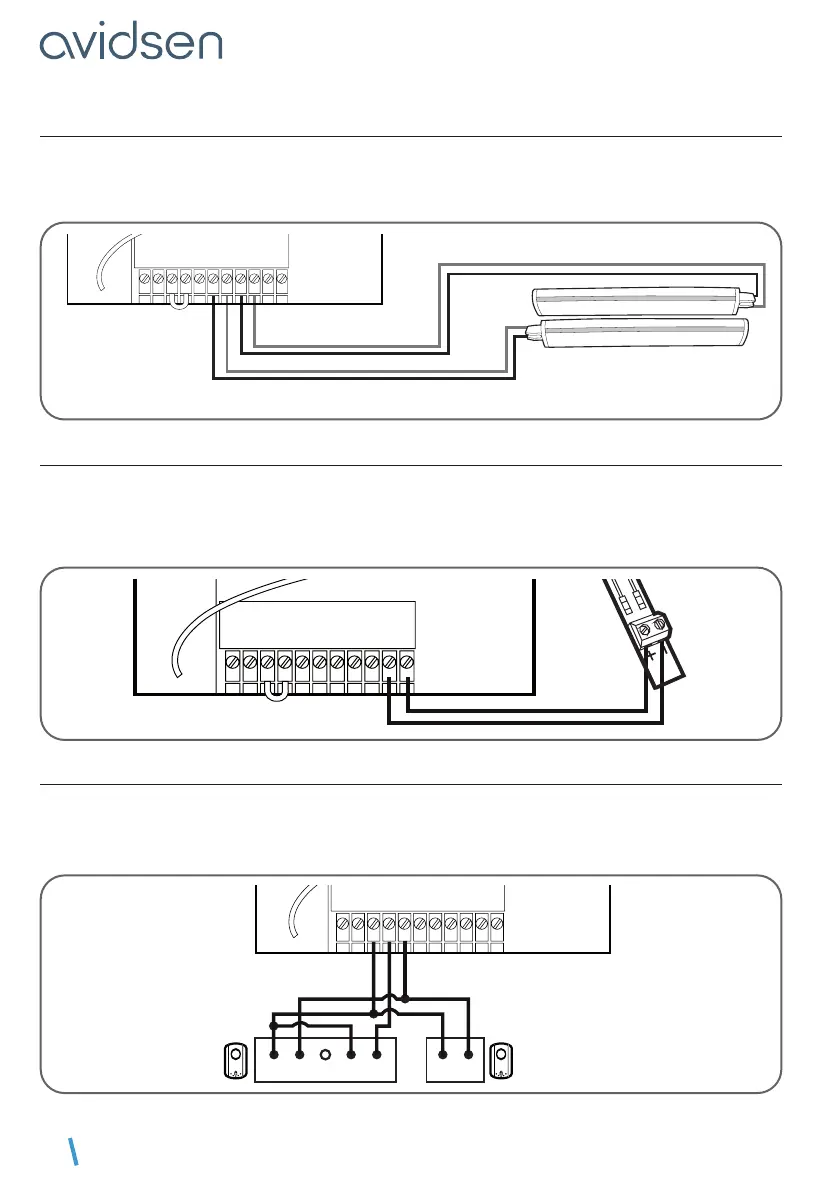

Conecte los cables de la luz intermitente a la regleta de terminales tal como se indica en el esquema
siguiente y conecte de nuevo la regleta de terminales.
Use cable de 2x0,5 mm
2
de sección como mínimo.
Respete la polaridad.
L0
PROG
OK
+
-
L1 L2 L3 L4
+
-
BATTRANS
GND
GND
PHO
+24V
M1-
M2-
M1+
M2+
warn-
warn+
2B
6.4 - FOTOCÉLULAS (OPCIONALES)
Desconecte la regleta de terminales, conecte los cables de las fotocélulas a la regleta tal como se indica
en el esquema siguiente y, después, conecte de nuevo la regleta de terminales.
1 juego de fotocélulas
+
-
BATTRANS
GN
D
GN
D
PH
O
+24V
M1-
M2-
M1
+
M2
+
warn-
warn+
2B
~- ~+ ~+~-NO COM NC
Fotocélula RX1 Fotocélula TX1
