IT13

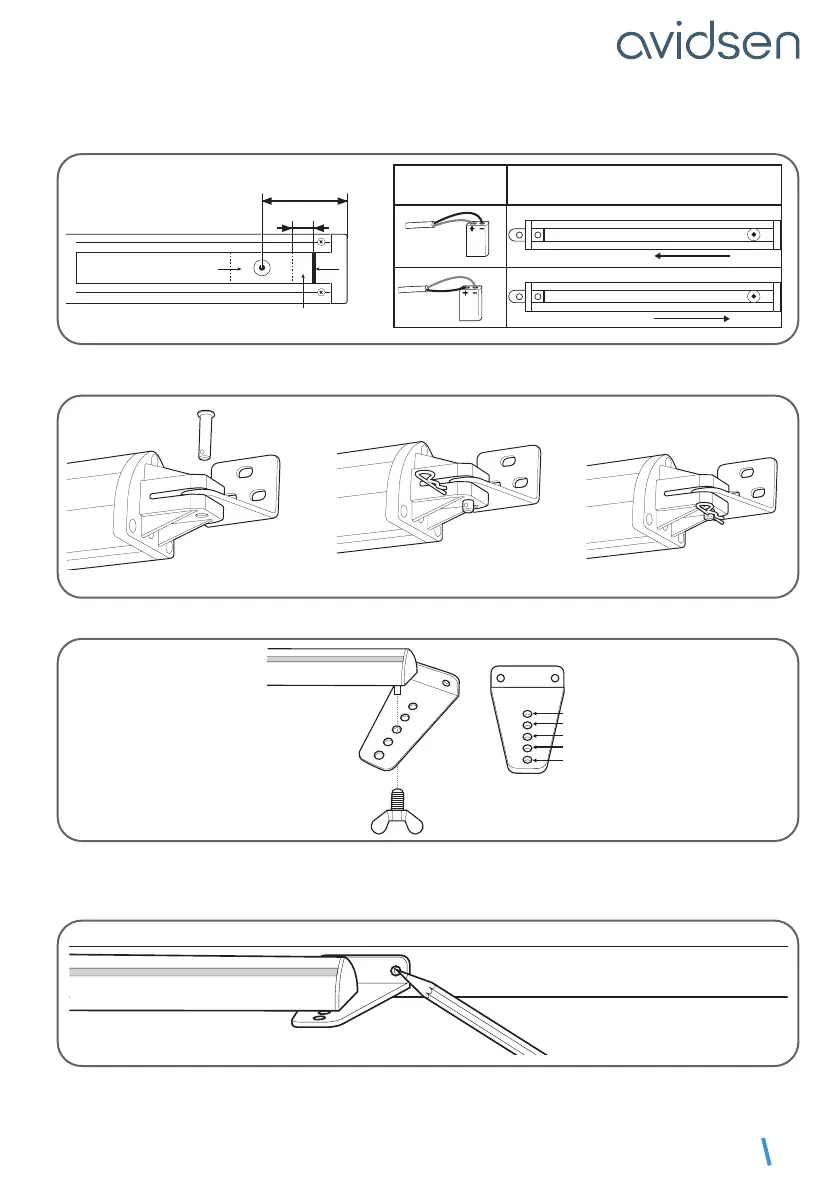

C - INSTALLAZIONE
Attenzione! Rispettare attentamente questa tappa; in caso contrario il cancello potrebbe non aprirsi
completamente oppure chiudersi male.
P
I
L
E
9
V
P
I
L
E
9
V
Senso di spostamento del braccio
Collegamento
della pila
blu
blu
marrone
marrone
carrello battuta
spazio libero
48mm
5mm
Assemblare l’asse di rotazione del martinetto con la piastra di ssaggio del pilastro
Servendosi di una vite a galletto, assemblare la piastra di ssaggio del cancello con il martinetto. Usare il
foro corrispondente alla distanza D (v. tab. p.12).
1
2
3
4
5
Chiudere il cancello spingendolo in fondo no alla battuta centrale, quindi far ruotare il martinetto per poter
posare la base della piastra di ssaggio cancello sul cancello. Segnare la posizione dei 2 fori di ssaggio
sul cancello.
