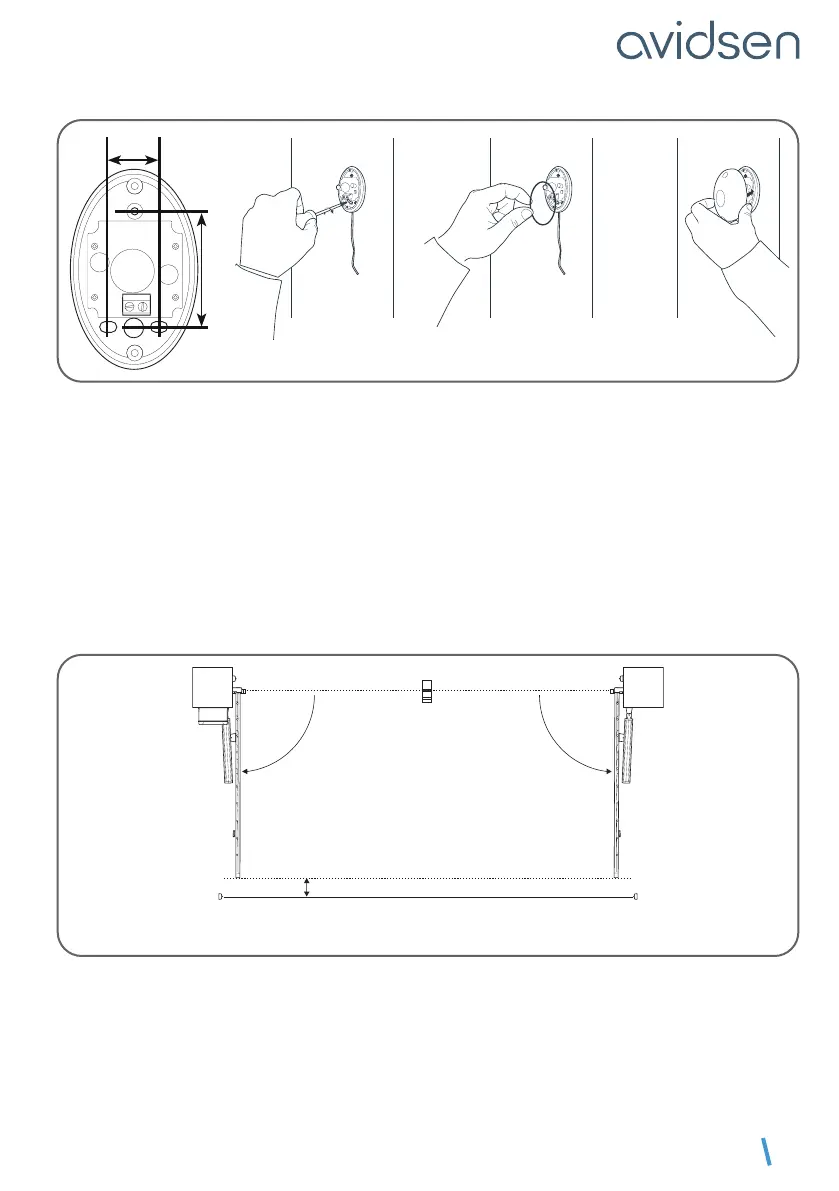

EL17
45mm
20mm
Εξωτερική πλευρά ακινήτου
2 ζεύγη φωτοκυττάρων
Σε περίπτωση χρήσης με μη ορατή πόρτα, πρέπει να εγκατασταθεί υποχρεωτικά ένα δεύτερο ζευγάρι
φωτοκυττάρων για να μην ανοίγει η πόρτα όταν υπάρχει κάποιο στοιχείο (αυτοκίνητο, άνθρωπος κτλ.)
πίσω από την πόρτα.
• Τα φωτοκύτταρα πρέπει να είναι απόλυτα ευθυγραμμισμένα και παράλληλα.
• Τα φωτοκύτταρα δέκτες (φέρουν τη σήμανση RX στην πίσω όψη) πρέπει να εγκαθίστανται στην ίδια
πλευρά της πόρτας με τη μονάδα ηλεκτρονικού ελέγχου.
• Τα φωτοκύτταρα πρέπει να εγκαθίστανται στην εσωτερική πλευρά του κτιρίου. Η απόσταση ανάμεσα στις
κύριες άκρες της πόρτας όταν είναι ανοιχτή σε γωνία 90° και τα φωτοκύτταρα πρέπει να είναι μεταξύ 10
και 15cm το μέγιστο.
• Τα στηρίγματα που χρησιμοποιούνται για τη στερέωση των φωτοκυττάρων πρέπει να είναι σωστά
τοποθετημένα στο έδαφος και απόλυτα ευθυγραμμισμένα.
• Τα φωτοκύτταρα πρέπει να τοποθετούνται ακριβώς στο ίδιο ύψος από το έδαφος (στα 30 έως 60cm).
Εσωτερική πλευρά ακινήτου
Κάτοψη
90°
TX1
TX2
RX1
RX2
90°
10cm ελάχ./15cm μέγ.
Ζεύγος 1
Ζεύγος 2
Γ - ΕΓΚΑΤΑΣΤΑΣΗ
