NL 12
C - INSTALLATIE

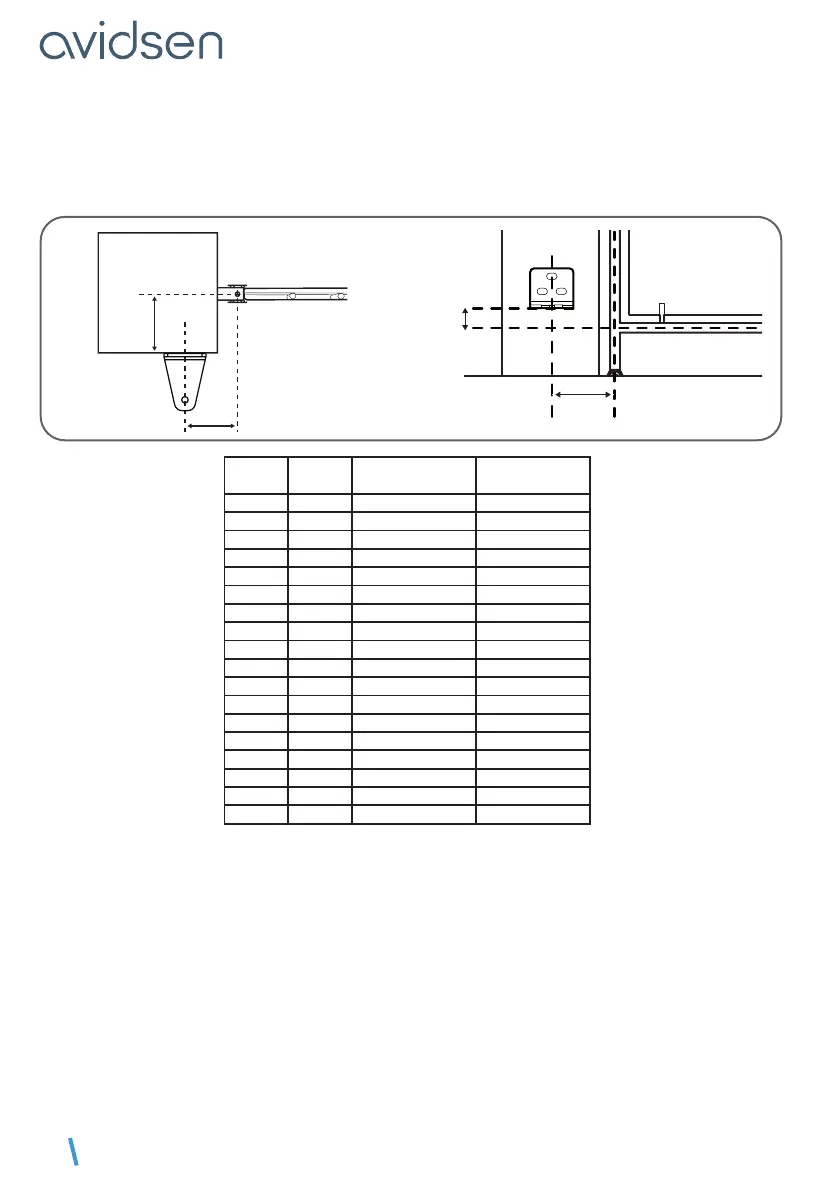

• Meet de afstand D en raadpleeg dan de tabel om de afstand B te weten, waarmee u de positie van
het bevestigingsoog van de zuil kunt bepalen. De tabel geeft ook de opening aan waarin de cilinder
bevestigd zal worden op het bevestigingsoog op de poort.
• De hoogte van het midden van het bevestigingsoog moet gelijk zijn aan het midden van de hoogte van
de poort waarop de cilinder bevestigd zal worden.
D
B
zuil
B
23mm
D (mm) B (mm)
opening
bevestigingsoog
max. hoek (°)
0 150 4 120°
10 150 4 120°
20 160 4 120°
30 150 4 115°
40 160 4 of 5 115°
50 150 4 110°
60 155 5 110°
70 145 4 of 5 105°
80 150 5 105°
90 135 5 100°
100 140 5 100°
110 145 5 100°
120 130 5 95°
130 135 5 95°
140 120 5 90°
150 115 5 90°
160 110 5 90°
170 100 5 90°
Markeer de plaatsing van de openingen in de zuil en let erop dat het bevestigingsoog van de zuil aan het einde
correct horizontaal wordt gemonteerd. Gebruik ringschroeven van 10 of elk ander bevestigingssysteem
dat is aangepast aan het materiaal van de zuil.
Opgelet: er wordt veel kracht uitgeoefend op het bevestigingsoog als de motorisering wordt ingeschakeld.
Wij raden aan hiervoor draadbouten met een lengte van minstens 15 cm te gebruiken. Als de zuil in metaal
is, raden wij u aan de draadbouten te solderen of ze door de zuilen heen te stoppen om ze te bevestigen
met automatische blokkerende schroefmoeren.
Raadpleeg een vakman in geval van twijfel.
Draai de cilinder ondersteboven en zorg ervoor dat de stang van het karretje zich ongeveer 5mm van het
uiteinde tegenover de motor bevindt. Verplaats anders het karretje met een batterij van 9V LR61. Het is
ook mogelijk om de motoren aan te sluiten op de elektronische kaart (zie hoofdstuk over aansluiting) en de
handmatige modus te starten om de motoren de tijd te geven om de positie van het karretje aan te passen.
