Blackmagicdesign HyperDeck Shuttle HD - Подготовка К Работе; Подключение Питания

Подготовка кработе
Чтобы начать работу срекордером HyperDeck ShuttleHD, достаточно подключить питание,
подсоединить источник HDMI-сигнала, установить SD-карту или внешний накопитель, азатем
нажать кнопку записи.
Вэтом разделе описан порядок подготовки кначалу работы срекордером HyperDeck
ShuttleHD.
JOG SCR
CLIP
MENU SET
DISK SD
Подключение питания

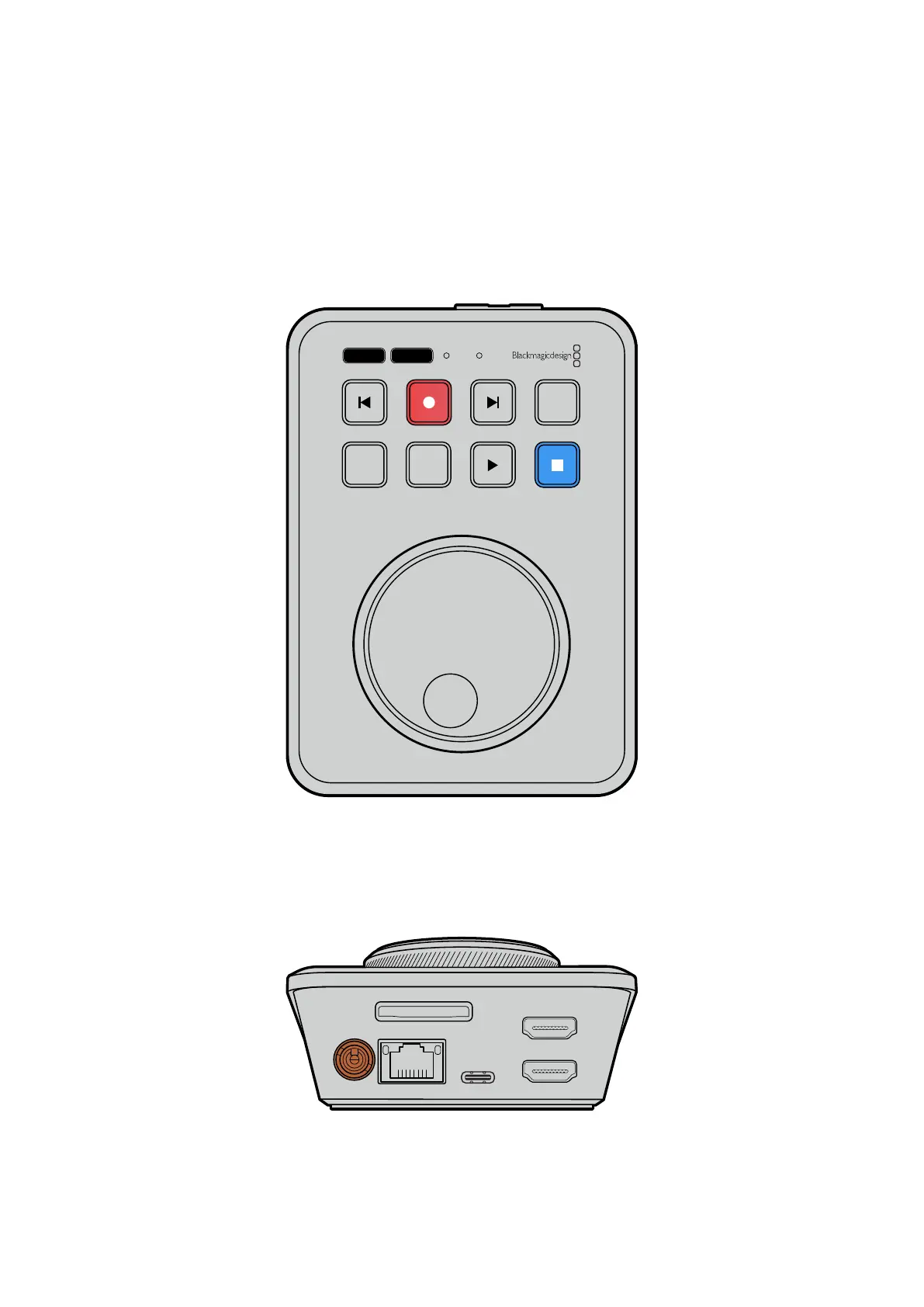

Для подачи электроэнергии подключите прилагаемый сетевой адаптер кгнезду на задней
панели рекордера HyperDeck ShuttleHD. Затяните фиксирующее кольцо для предотвращения
случайного отсоединения кабеля.
HDMI OUT
HDMI IN EXT DISK
SD CARD
ETHERNET
+
12V DC
Подключите сетевой адаптер ксиловому разъему на HyperDeck ShuttleHD
516Подготовка кработе
