Blackmagicdesign Studio User Manual

216216 摄影机功能
Blackmagic Studio Camera

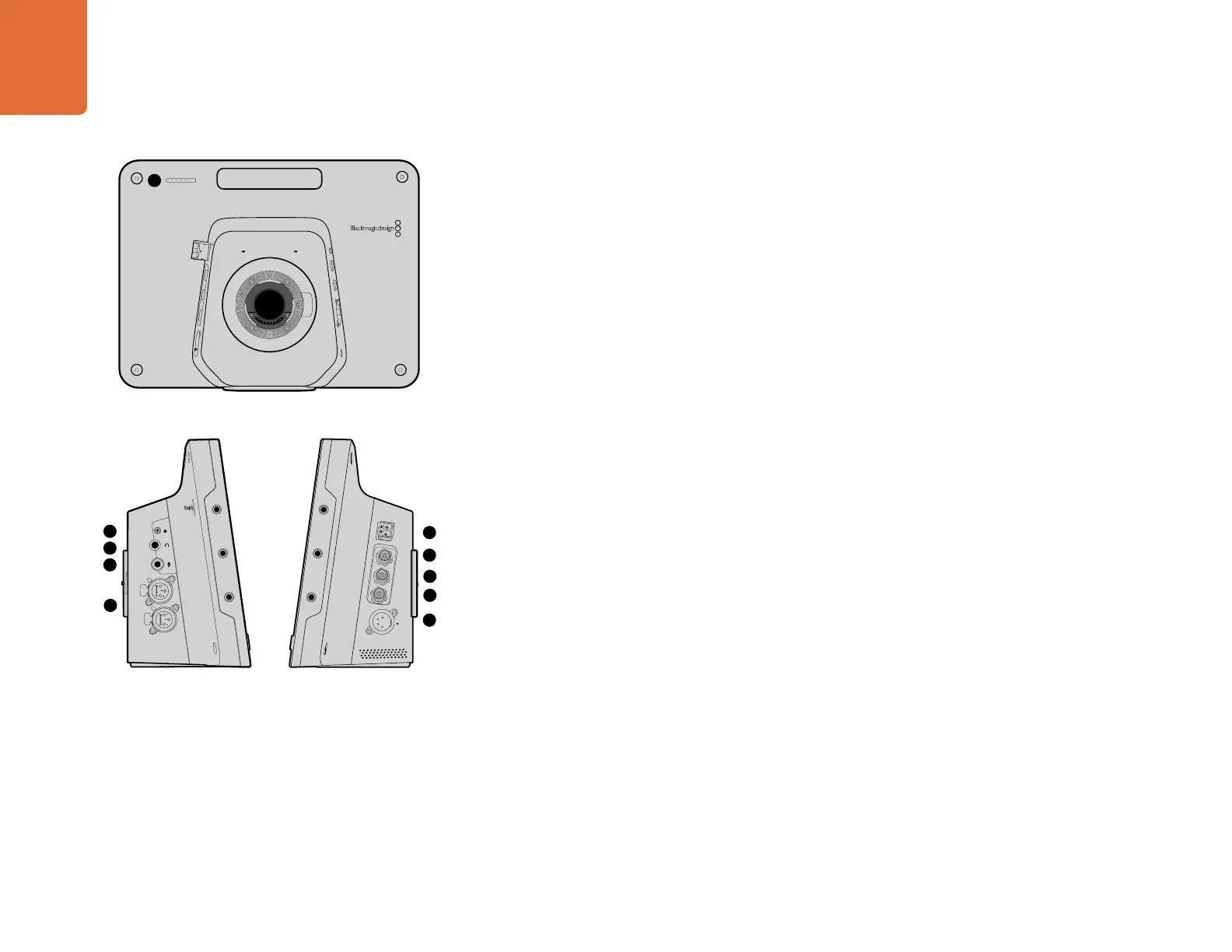

功能
前面板
1.
机身正面的
TALLY
指示灯
可提示镜头前的工作人员哪部摄像机正处于播出状态。详情请参阅本手册“监看设置”部分的内容。
左面板
2. LANC
遥控
2.5mm
立体声插孔用于
LANC
遥 控 控 制 ，可 调 节 光 圈 和 焦 距 。
3.
航空级耳麦
0.25
英寸
TRS
接口用于监看
PGM
节目视频并通过航空级耳麦和控制室进行交流。
4.
耳机麦克风输入
使用
0.206
英寸
TRS
接口可连接航空级耳麦与控制室进行交流。
5.
音频输入
2
个
1/4
英寸平衡
XLR
接口用于音频输入。
6.
光纤输入
/
输出
光纤输入和输出的布线长度可达
28
英 里（ 约 合
45
公 里 ）。
详 情 请 参 阅 本 手 册“
Blackmagic Studio Camera -
左侧接口”部分的内容。
右面板
7. SDI OUT
SDI
输出接口可连接到切换台或其他设备。
8. SDI IN
摄影师可使用
SDI
输入接口查看
PGM
节目输出。
9. REF
同步输入
具 备 同 步 锁 相 功 能 ，可 使 用
BB
或三电平同步信号校准多部摄影机信号。
10.
电源
12 – 24V
电源输入接口可用于连接电源或为电池充电。
详 情 请 参 阅 本 手 册“
Blackmagic Studio Camera -
右 侧 接 口 ”部 分 的 内 容 。
1
PUSH
2
PUSH
FOCUS
SDI OUT
OPTICA
L OUT
OPTICAL IN
SDI IN
REF
12V
IRIS PTT PGM LUT SET DISPLAY MENU
1
PUSH
2
PUSH
FOCUS
SDI OUT
OPTICA
L OUT
OPTICAL IN
SDI IN
REF
12V
IRIS PTT PGM LUT SET DISPLAY MENU
1
2
4
5
6
7
8
10
9
3
1
PUSH
2
PUSH
FOCUS
SDI OUT
OPTICA
L OUT
OPTICAL IN
SDI IN
REF
12V
IRIS PTT PGM LUT SET DISPLAY MENU
摄影机功能

Blackmagicdesign Studio Specifications

General

Video Resolution	4K
Frame Rates	23.98, 24, 25, 29.97, 30 fps
Display Resolution	1920 x 1080
Video Outputs	HDMI, SDI
Audio Inputs	XLR, 3.5mm
Audio Outputs	3.5mm
Remote Control	Yes
Power Input	12V DC
Recording Media	CFast
