Blackmagicdesign Studio User Manual

217217 摄影机功能
1
PUSH
2
PUSH
FOCUS
SDI OUT
OPTICA
L OUT
OPTICAL IN
SDI IN
REF
12V
IRIS PTT PGM LUT SET DISPLAY MENU
1
PUSH
2
PUSH
FOCUS
SDI OUT
OPTICA
L OUT
OPTICAL IN
SDI IN
REF
12V
IRIS PTT PGM LUT SET DISPLAY MENU

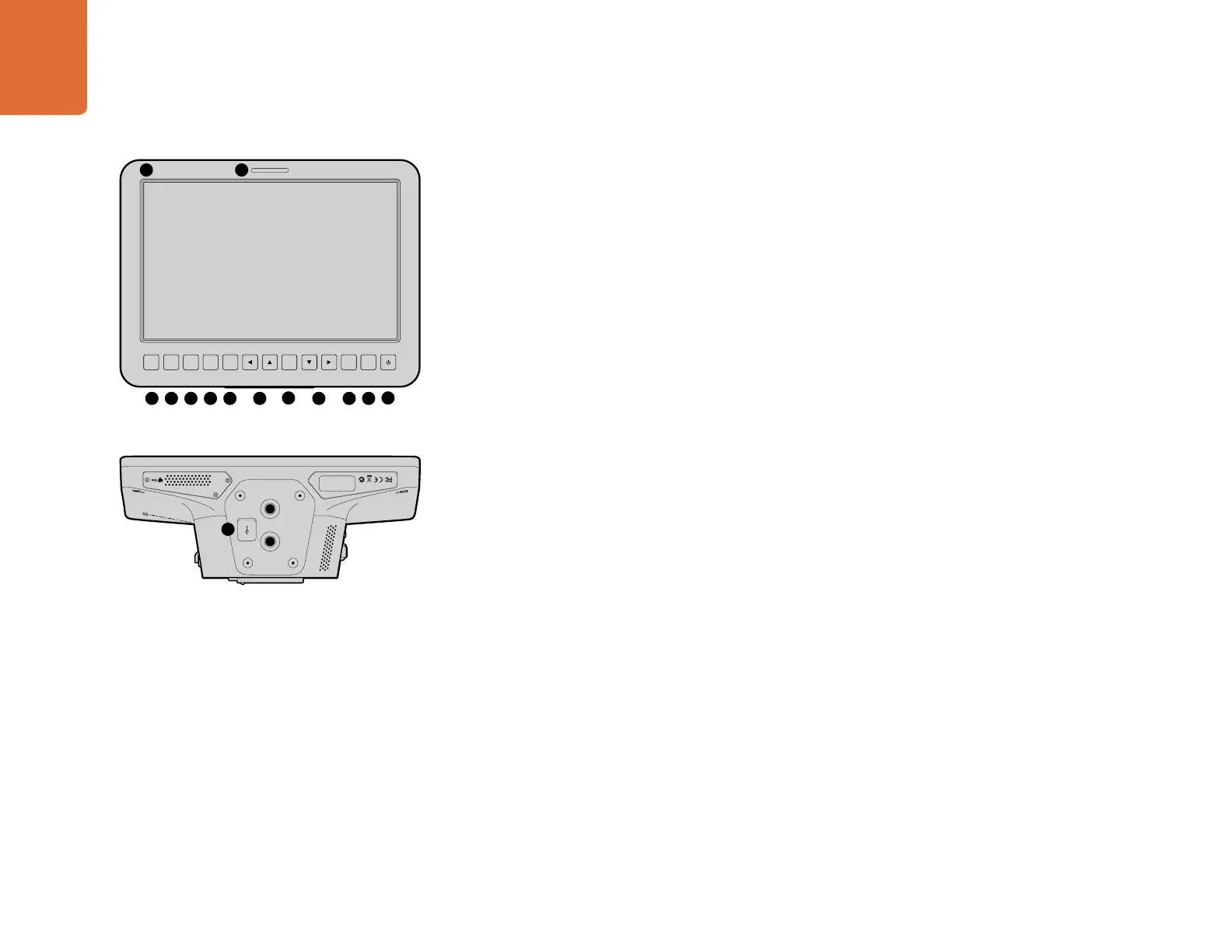

后面板
11. 10
英寸
LCD
屏幕
实时监看摄影机输出画面或节目输出画面，也可用来查看菜单。详情请参阅本手册“监看设置”部分的内容。
12.
机身背面的
TALLY
指示灯
当该摄影机的信号画面处于“播出”状态时，该指示灯会亮起以提醒摄影师注意。
13. FOCUS
对焦按钮
按此按钮一次可自动对焦，按两次可在
LCD
屏幕上显示峰值对焦。
14. IRIS
光圈按钮
按此按钮一次可自动曝光。
15. PTT
对讲按钮
按住按钮的同时说话。连按两次可开启免提通信。再次按下按钮可回到默认状态。
16. PGM
节目按钮
按此按钮可在摄影机实时拍摄画面和来自控制室切换台的节目输出画面之间切换。
17. LUT
查找表按钮
暂时不可使用。
18.
菜单导航按钮
可在
LCD
屏幕上浏览菜单。
19. SET
按钮
该按钮用来确认菜单选项。
20. DISPLAY
显示按钮
该按钮用来开启或关闭叠加信息。
21. MENU
菜单按钮
可进入
LCD
屏幕菜单。
22.
电源按钮
按此按钮可开启
Blackmagic Studio Camera
。长按此按钮可关闭摄影机。
详情请参阅本手册“按钮设置”部分的内容。
底板
23. USB
端口
USB Mini-B
端口可用于摄影机固件更新。请参阅本手册“
Blackmagic Camera Setup
”部 分 内 容 。
11 12
13 14 15 16 17 18
19
212018
22
23

Blackmagicdesign Studio Specifications

General

Video Resolution	4K
Frame Rates	23.98, 24, 25, 29.97, 30 fps
Display Resolution	1920 x 1080
Video Outputs	HDMI, SDI
Audio Inputs	XLR, 3.5mm
Audio Outputs	3.5mm
Remote Control	Yes
Power Input	12V DC
Recording Media	CFast
