Uvedení do provozu | ACS 651/751 | 585
1 689 988 238 2012-11-07| Robert Bosch GmbH
cs
7. Přistrčte chránič okraje tak, aby zakrýval oblast oko-
lo příruby.
8. Stejným způsobem upevněte druhé držadlo na rám.
9. Odstraňte hadice, rychlospojky HP a LP z obalové
bedny.
10. Vložte spojku a utáhněte ji.
459872_4lNkv
2
1

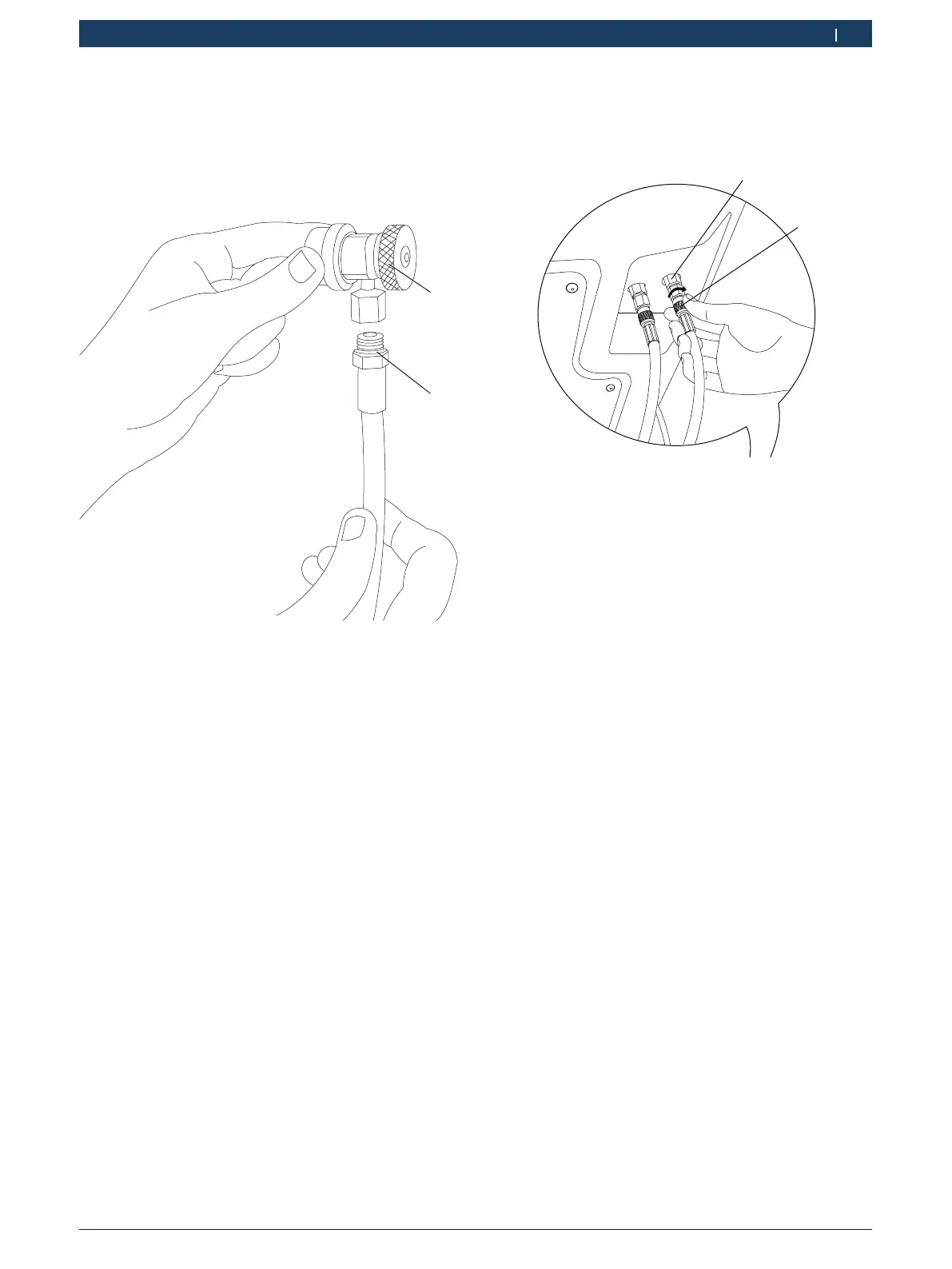

Fig. 19: Připojení rychlospojek k hadicím
1. Spojka
2. O-kroužek
! K utahování rychlospojek nepoužívejte žádné nářadí.
! Před utažením rychlospojky dbejte na to, aby byly
správně umístěny O-kroužky použité k připojení spo-
jek k hadicím. Nesprávné umístění O-kroužků má za
následek poškození ACS 651/751
11. Připojte koncové připojovací rychlospojky servis-
ních přívodních hadic (obr. 20, poz. 2) k integro-
vaným (inline) filtrům (obr. 20, poz. 1).
i Nezaměňte Hp a LP přípojky s hadicovým hrdlem.
Před připojením hadic si povšimněte červených /
modrých nálepek na čelním krytu.
i Dbejte na správné připojení hadic. Nesprávná hadi-
cová spojení mohou způsobit únik chladiva a násled-
kem toho omrzliny. Zajistěte, aby rychlospojky neby-
ly poškozeny.
2
Fig. 20: Připojení servisních hadic
1. Servisní přívodní hadice
2. Integrovaný (inline) filtr
12. Utáhněte hadicovou spojku.
i Utáhněte koncové spojky rukou. Nepoužívejte žádné
nářadí.
13. Zkontrolujte, zda je do tiskárny vložen papírový
kotouč. Pokud ne, vložte do tiskárny papírový
kotouč, (viz kapitolu 7.7)
