14. Otevřete přední revizní dvířka (obr. 1, poz. 9).
459897_16Nkv
1
2
3

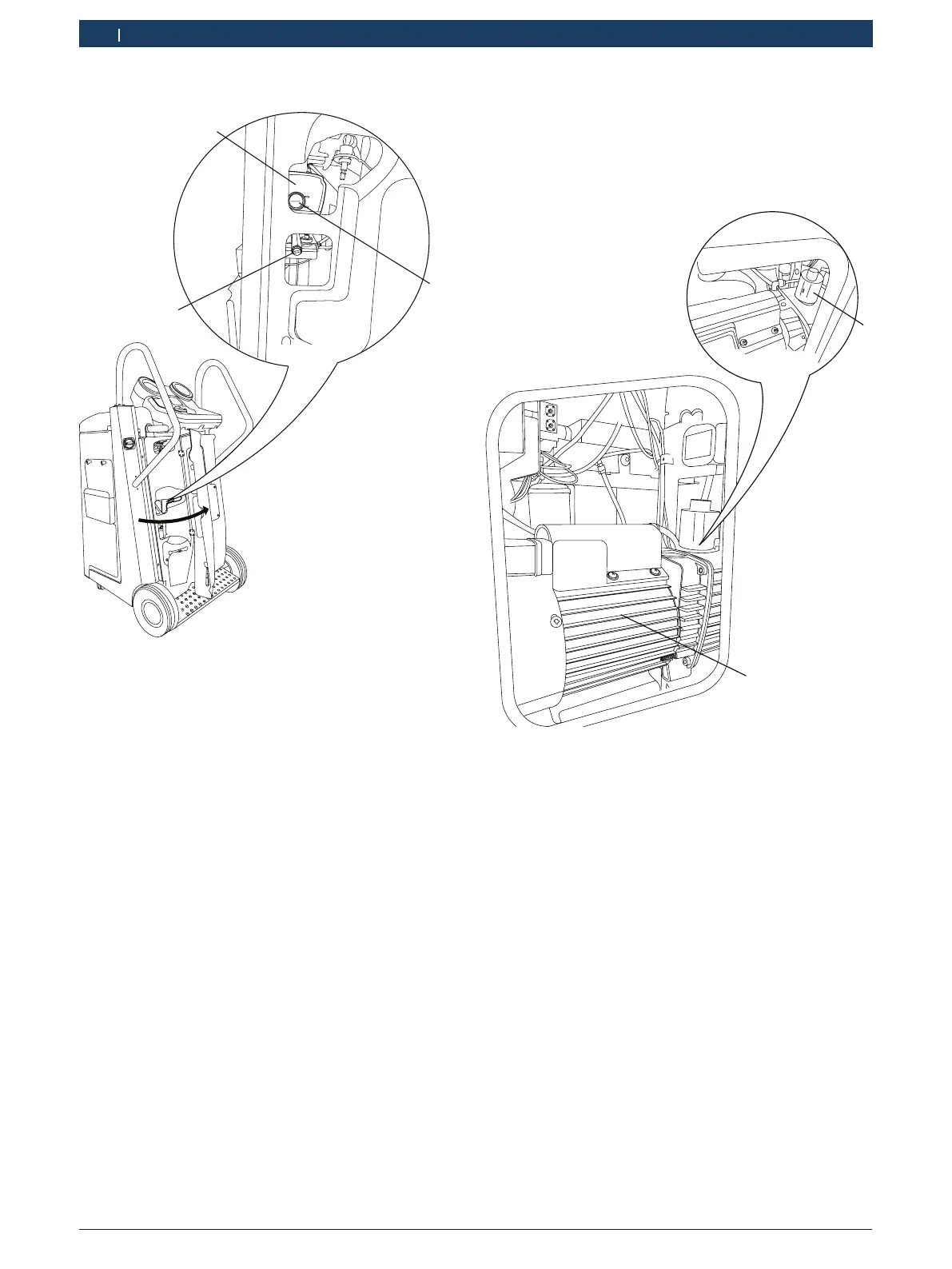

Fig. 21: Hladina oleje v průzoru vývěvy
1. Vývěva
2. Pozorovací okénko
3. Vypouštěcí šroub
15. Sledujte hladinu oleje v pozorovacím okénku vývěvy
(obr. 21, poz. 2). Hladina oleje by měla dosahovat
alespoň do poloviny pozorovacího okénka.
i Pokud ve vývěvě nebude žádný olej, kontaktujte zá-
kaznický servis.
16. Zjistíte-li dostatečné množství oleje, uzavřete reviz-
ní dvířka na čelním krytu. Zjistíte-li nedostatečné
množství oleje, odstraňte revizní dvířka na levém
krytu.
17. Připojte láhve na olej a UV barvivo k příslušným
připojovacím konektorům.
i Při připojování lahví na olej / UV barvivo postupujte
podle informací v kapitole 3.4.8.
459897_15Nkv
2
1
Fig. 22: Doplnění oleje do vývěvy
1 Šroubová zátka
2 Vývěva
18. Vyšroubujte šroubovou zátku (obr. 22, poz. 1) vývěvy.
19. Doplňte odpovídající množství oleje do vývěvy. Sleduj-
te hladinu oleje skrz revizní dvířka na čelním krytu.
i Objednací číslo oleje pro vývěvu je uvedeno v kapito-
le 7.1.
20. Zašroubujte šroubovou zátku (obr. 22. poz. 1)
vývěvy.
21. Zavřete čelní revizní dvířka.
22. Zavřete revizní dvířka na levém krytu.
