Burkert 2000 Assembly Instructions

39
Option: Max. Hubbegrenzung





1
Gewindenippel
2
Gewindestift M12 x 1,5
3
Mutter M12 x 1,5
5
O-Ring (Antrieb)
6
Antriebsdeckel (Antrieb)
7
Laufbuchse (Antrieb)

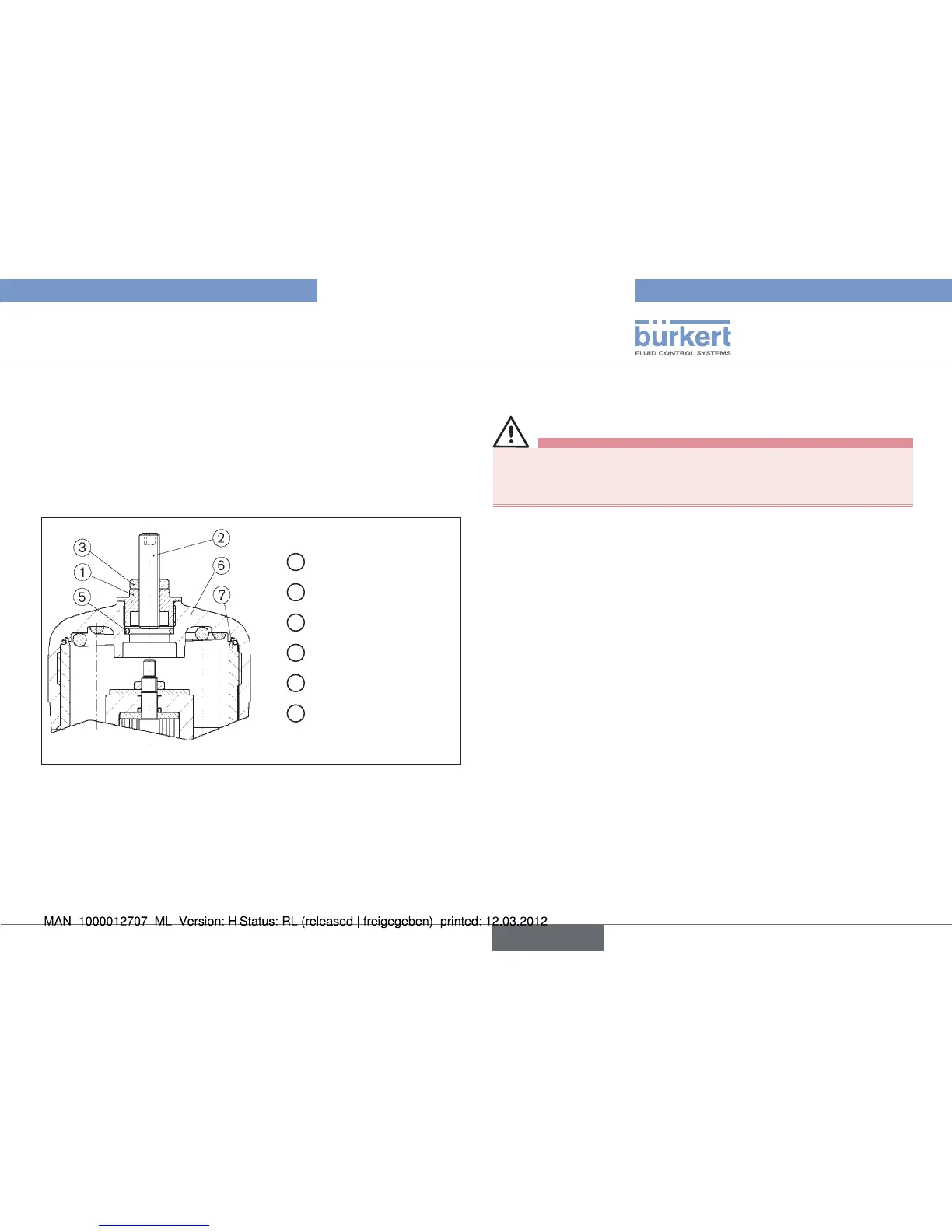

Antrieb D-50, E-63, F-80, Bild 3:
max. Hubbegrenzung ohne Stellungsrückmeldung



Vor dem Umbau der Geräte den Druck abschalten und Leitun-•
gen entlüften.
Zufuhr der Steuerluft und des Mediumstromes unterbrechen.
→
Ventilgehäuse entleeren. →
Klarsichthaube vom Antriebsdeckel → ⑥ abschrauben.
Stellungsanzeige mit Innensechskantschlüssel (SW5)
→
herausschrauben.

Gewindenippel → ① in Antriebsdeckel ⑥ einschrauben
• Schlüsselfläche am Rohr benutzen (SW17)
• Max. Anzugsdrehmoment: 15 Nm.
Max. Hub durch Verstellen des Gewindestifts
→ ② einstellen.
Gewindestift
→ ② mittels Mutter ③ sichern.
Ventil auf Funktion und Dichtheit prüfen.
→


deutsch

Burkert 2000 Specifications

General

Model	2000
Manufacturer	Burkert
Ambient Temperature	-10 to +60 °C
Protection Class	IP65
Operating Temperature	-10 to + °C
Seal Material	FKM
Operating Pressure	0- bar
Fluid Temperature	-10 to + °C
