Burkert 2000 - Mécanisme De Commande D-50, E-63 Et F-80; Option: Limitation De Course Min.;Max

72
Option: limitation de course min./max.






Loctite 274

1
Tige
2
Broche de guidage
3
Ecrou, fendu
4
Poutre (mécanisme)
5
Vis à tête cylindrique
6
Capot
7
Boîtier
8
Accouplement
9
Joint torique
10
Joint torique

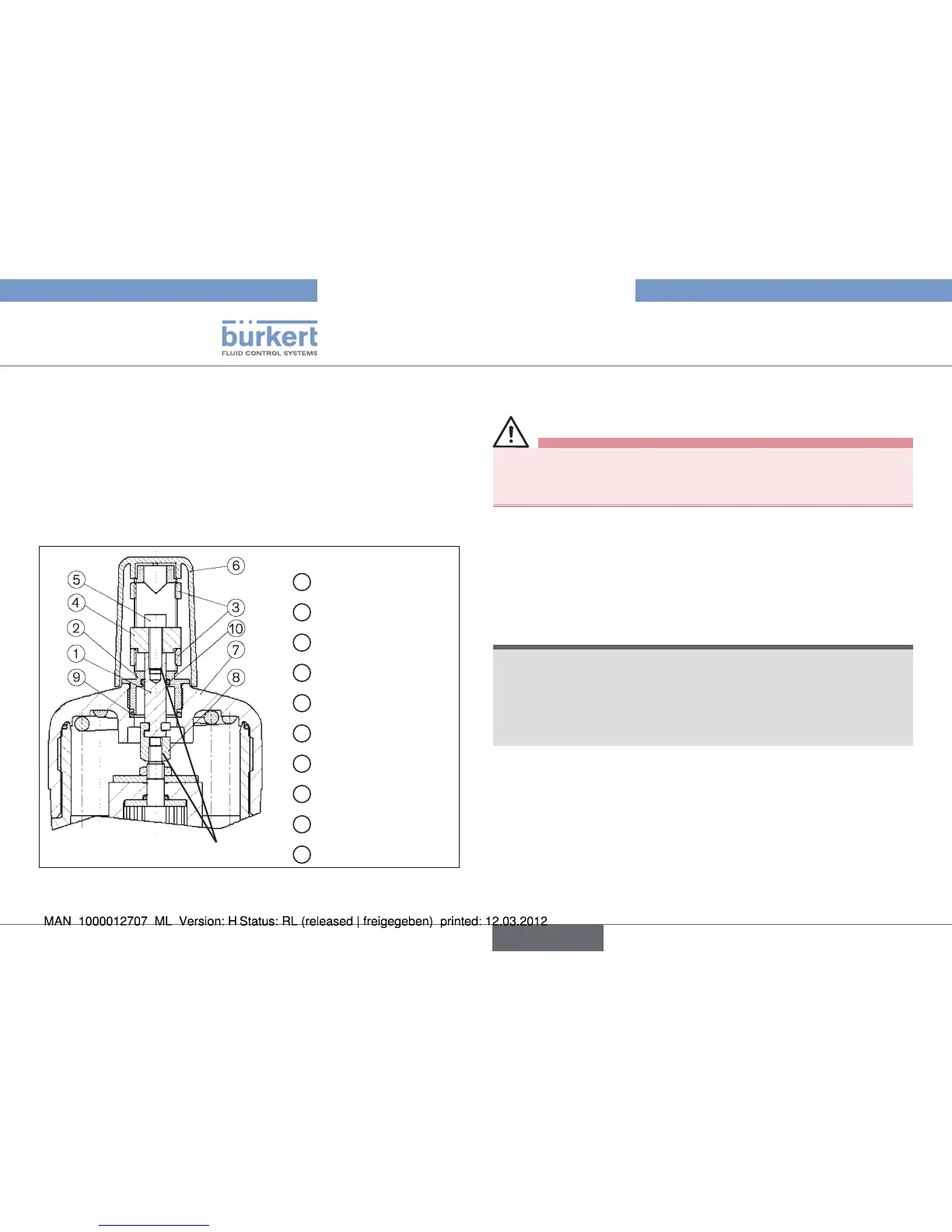

mécanisme de commande D-50, E-63 et F-80; limitation Fig. 6:
de course min./max. avec indicateur optique de position



Avant de desserrer les conduites et les vannes, coupez la pres-•
sion et purgez l’air des conduites.
Couper l‘arrivée de l‘air de commande et du courant de fluide.
→
Vider le boîtier de la soupape. →
Dévisser le capot transparent du couvercle du mécanisme → .
Dévisser complètement l‘indicateur de position à l‘aide d‘une clé
→
à six pans creux (clé de 5 resp. clé de 8)



Utiliser exclusivement les outils proposés spécialement par •
Bürkert à cet effet pour visser le couvercle du mécanisme (voir
Chapitre Accessoires de montage)
Dévisser le couvercle du mécanisme à l‘aide d‘une clé spéciale
→
en maintenance la boîte de glissement.
français


