70
Option: limitation de course maximale


Mécanisme
de
commande

1
Raccord fileté
2
Vis sans tête M16 x 80
3
Ecrou M16
4
Capuchon de tige

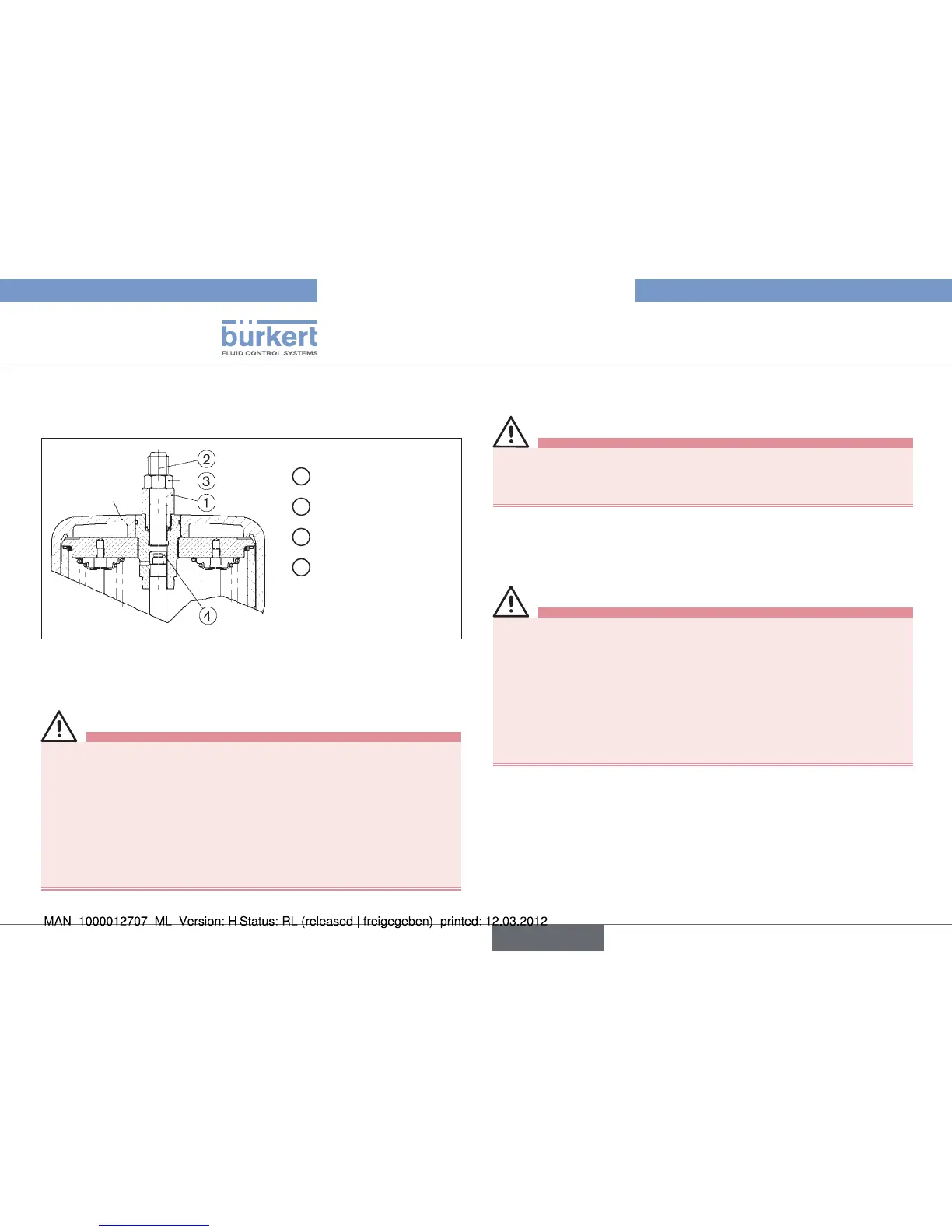

mécanisme de commande K-175, L-225, Fig. 5:
limitation de course maximale sans dispositif de quittance
de position



Les mécanismes de commande contiennent des ressorts pré-
tendus qui peuvent être projetés ou glisser en cas d’ouverture
intempestive.
Les mécanismes de commande K-175 / L-225 peuvent être
ouverts uniquement par le fabricant ou par un agent commercial
compétent.



Avant de desserrer les conduites et les vannes, coupez la pres-
sion et purgez l’air des conduites.
Couper l‘arrivée du courant de fluide.
Vider le boîtier de la soupape.
Mettre le mécanisme en position haute du piston.




Le capot transparent ne doit pas être sous pression lorsqu’il est
dévissé.
Appliquer à cette fin de l’air comprimé uniquement au boîtier
de soupape inférieur, au-dessus du raccord inférieur d’air de
commande.
Dévisser le capot transparent du couvercle du mécanisme.
Dévisser à la main l‘indicateur de position (capuchon de vis
jaune).
Visser la douille filetée resp. le capuchon de tige
à la place de
l‘indicateur de position sur le bout de la tige (clé de 14).
Couper l‘arrivée de l‘air de commande.
français


