Burkert 2000 - Mécanisme Commande G-100, H-125

82
Option: dispositif élec. de quittance de pos.



1
Dispositif électrique de
quittance de position
avec prise de courant sur
l‘appareil
2
Adaptateur
3
Douille filetée (seulement
pour type 2030, 2031)

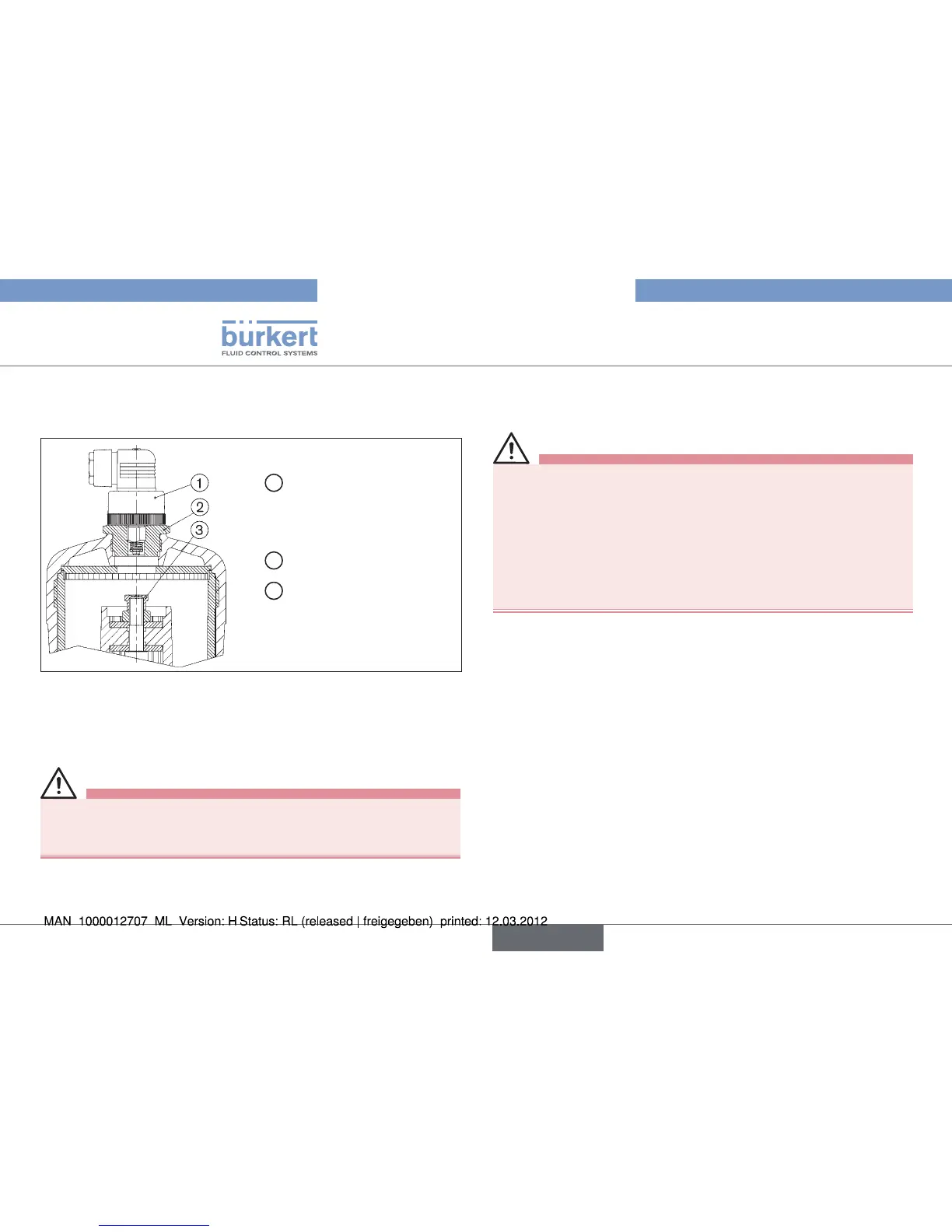

Fig. 13: mécanisme de commande G100, H-125 avec dispositif
électrique de quittance de position



Avant de desserrer les conduites et les vannes, coupez la pres-•
sion et purgez l’air des conduites.
Couper l‘arrivée du courant de fluide.
→
Vider le boîtier de la soupape. →
Mettre le mécanisme en position haute du piston. →




Le capot transparent ne doit pas être sous pression lorsqu’il est
dévissé.
Appliquer à cette fin de l’air comprimé uniquement au boîtier •
de soupape inférieur, au-dessus du raccord inférieur d’air de
commande.
Dévisser le capot transparent du couvercle du mécanisme.
→
Dévisser l‘indicateur de position à l‘aide d‘une clé à six pans →
creux (Clé de 8).

→ Visser la douille filetée ③ sur la tige de com-
mande (Clé de 14).
Couper ensuite l‘arrivée de l‘air de commande.
→

Visser l‘adaptateur → ② (voirFig. 13: ) à la place du capot trans-
parent dans le mécanisme
Visser le dispositif électrique de quittance de position
→ ① (voir
Fig. 13: ) dans l‘adaptateur ②.
français


