84
Option: dispositif élec. de quittance de pos.


Antrieb

1
Dispositif électrique de quit-
tance de position avec prise
de courant sur l‘appareil
2
Adaptateur
3
Capuchon de tige

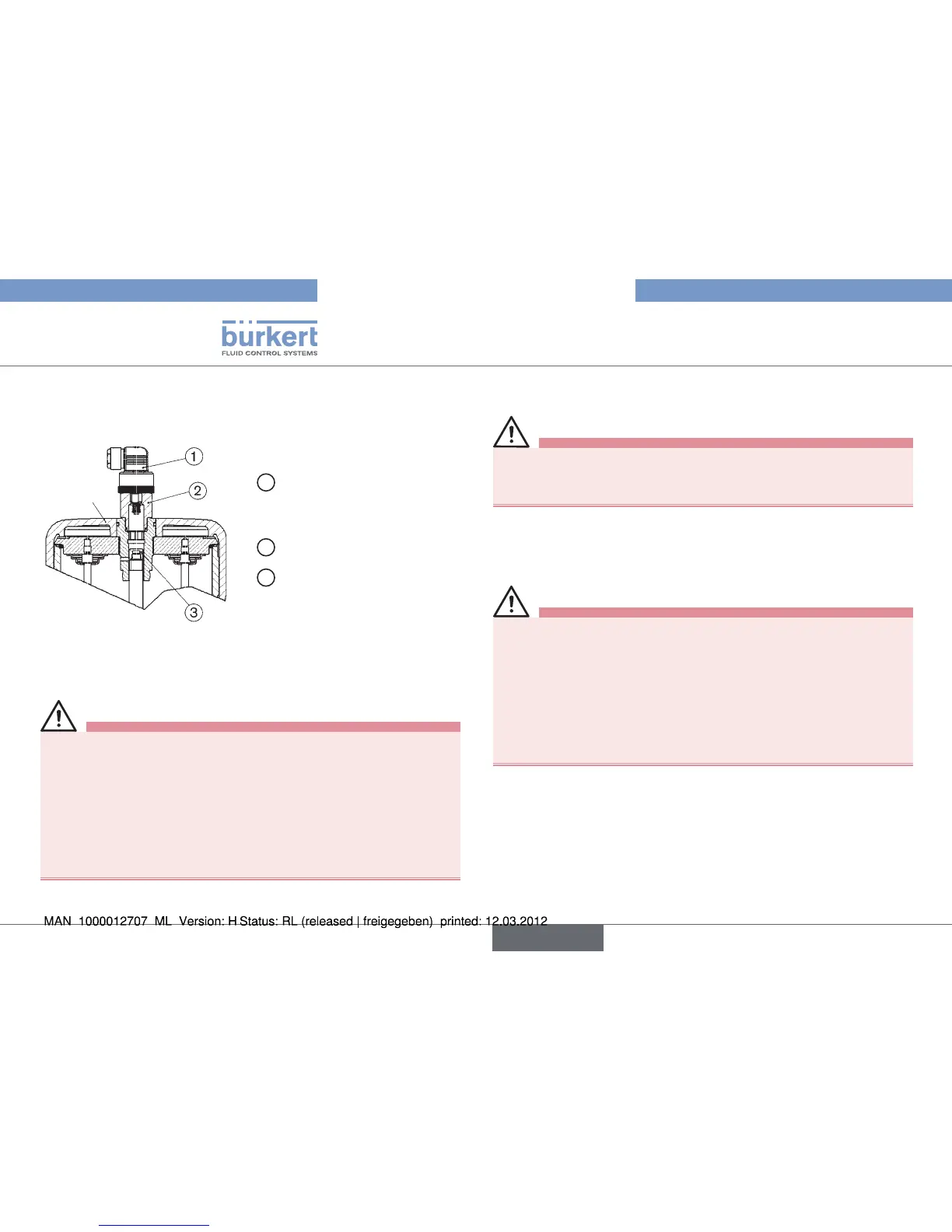

Fig. 16: mécanisme de commande K-175, L225 avec dispositif
électrique de quittance de position



Les mécanismes de commande contiennent des ressorts pré-
tendus qui peuvent être projetés ou glisser en cas d’ouverture
intempestive.
Les mécanismes de commande K-175 / L-225 peuvent être
ouverts uniquement par le fabricant ou par un agent commercial
compétent.



Avant de desserrer les conduites et les vannes, coupez la pres-
sion et purgez l’air des conduites.
Couper l‘arrivée du courant de fluide.
Vider le boîtier de la soupape.
Mettre le mécanisme en position haute du piston.




Le capot transparent ne doit pas être sous pression lorsqu’il est
dévissé.
Appliquer à cette fin de l’air comprimé uniquement au boîtier
de soupape inférieur, au-dessus du raccord inférieur d’air de
commande.
Dévisser le capot transparent du couvercle du mécanisme.
Dévisser l‘indicateur de position (capuchon de vis jaune) à la
main.
Visser le capuchon de tige
à la place de l‘indicateur de
position sur le bout de la tige (Clé de 14).
Couper ensuite l‘arrivée de l‘air de commande.
français


