40
Option: Max. Hubbegrenzung

Loctite 274

1
Gewindenippel
2
Gewindestift M12 x 1,5
3
Mutter M12 x 1,5
4
Mutter
5
O-Ring (Antrieb)
6
Antriebsdeckel (Antrieb)
7
Laufbuchse (Antrieb)
8
Scheibe (Antrieb)

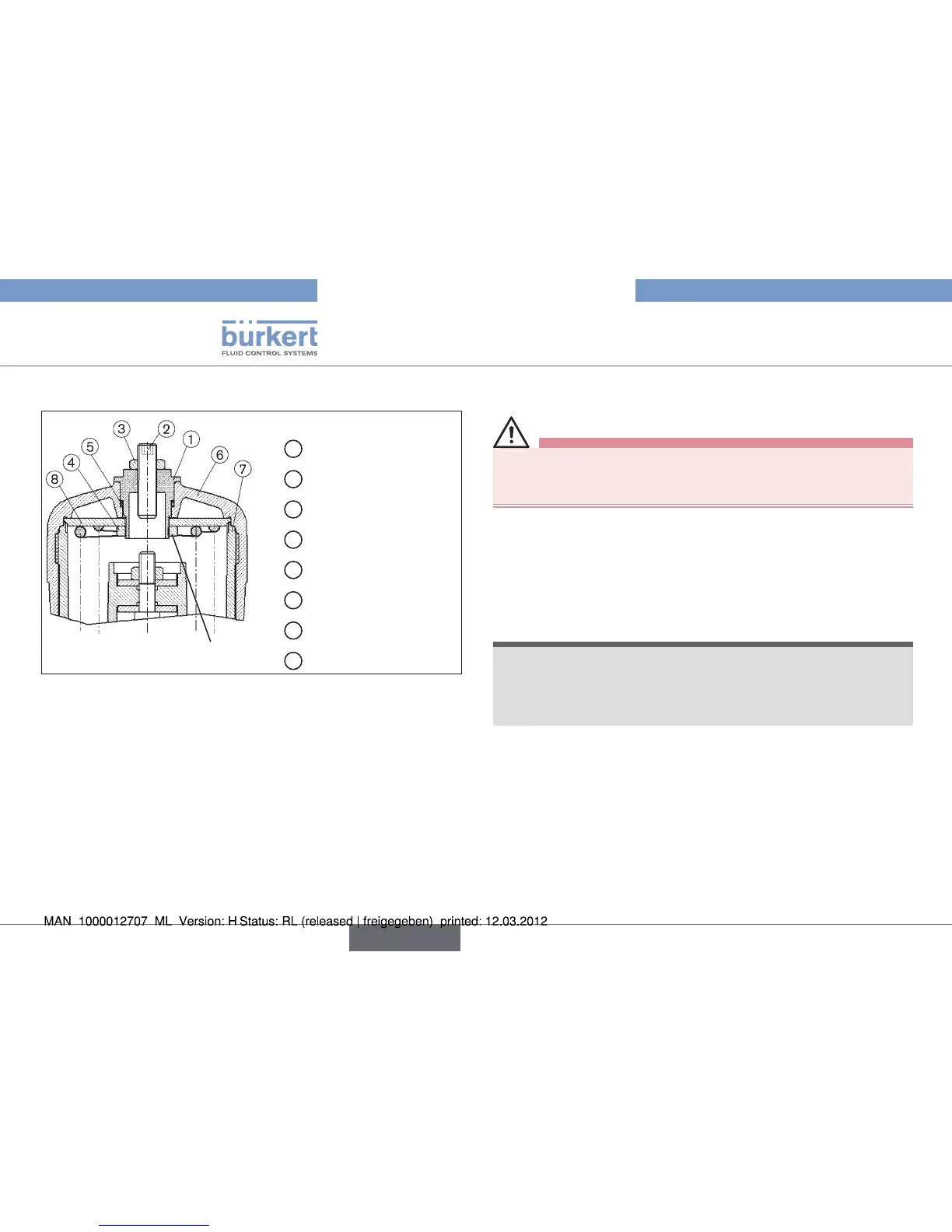

Antrieb G-100, H-125, Bild 4:
max. Hubbegrenzung ohne Stellungsrückmeldung



Vor dem Umbau der Geräte den Druck abschalten und Leitun-
gen entlüften.
Zufuhr der Steuerluft und des Mediumstromes unterbrechen.
Ventilgehäuse entleeren.
Klarsichthaube vom Antriebsdeckel abschrauben.
Stellungsanzeige mit Innensechskantschlüssel (SW8)
herausschrauben.


Zum Verschrauben des Antriebsdeckels nur den von Bürkert
dafür angebotenen Spezialschlüssel verwenden (siehe Kapitel
Montagezubehör).
Antriebsdeckel
mit Spezialschlüssel abschrauben, dabei an
der Lauffläche gegenhalten.


deutsch
