67
Option: limitation de course maximale
1
Raccord fileté
2
Vis sans tête M12 x 1,5
3
Ecrou M12 x 1,5
5
Joint torique (mécanisme)
6
Couvercle de mécanisme
(mécanisme)
7
Boîte de glissement
(mécanisme)

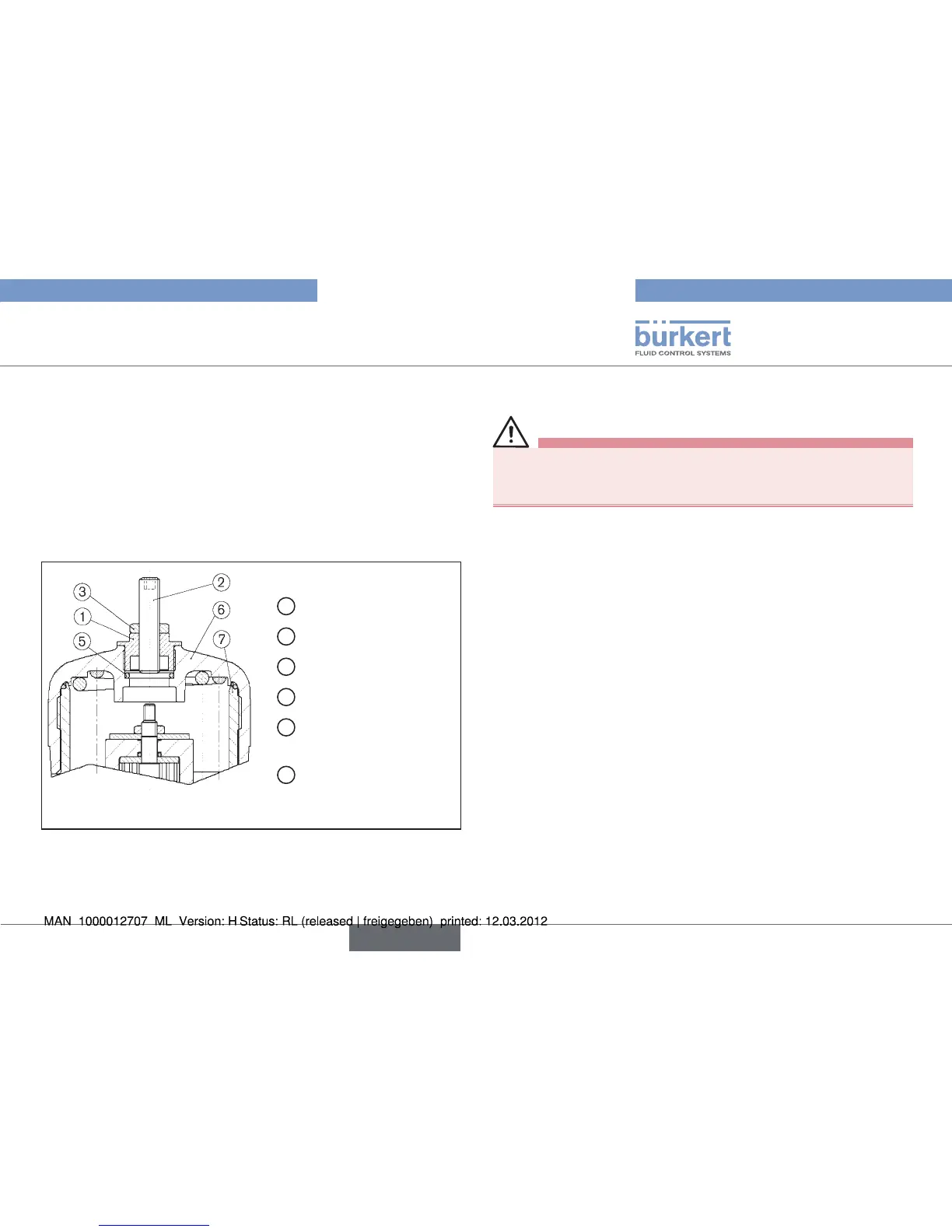

mécanisme de commande D-50, E-63 et F-80, Fig. 3:
limitation de course maximale sans dispositif de quittance
de position
Avant de desserrer les conduites et les vannes, coupez la pres-•
sion et purgez l’air des conduites.
Couper l‘arrivée de l‘air de commande et du courant de fluide.
→
Vider le boîtier de la soupape. →
Dévisser le capot transparent du couvercle du mécanisme → ⑥.
Dévisser complètement l‘indicateur de position à l‘aide d‘une clé
→
à six pans creux (clé de 5)
Visser le raccord fileté → ① dans le couvercle du mécanisme ⑥
• Utiliser la surface du tube (clé de 17)
• Couple max. de serrage: 15 Nm
Régler la course max. par ajustage de la vis sans tête
→ ②.
Bloquer la vis sans tête
→ ② au moyen d‘un écrou ③.
Contrôler le fonctionnement et l‘étanchéité de la soupape.
→
français
