80
Option: dispositif élec. de quittance de pos.
1
Dispositif électrique de quit-
tance de position avec prise
de courant sur l‘appareil
2
Adaptateur

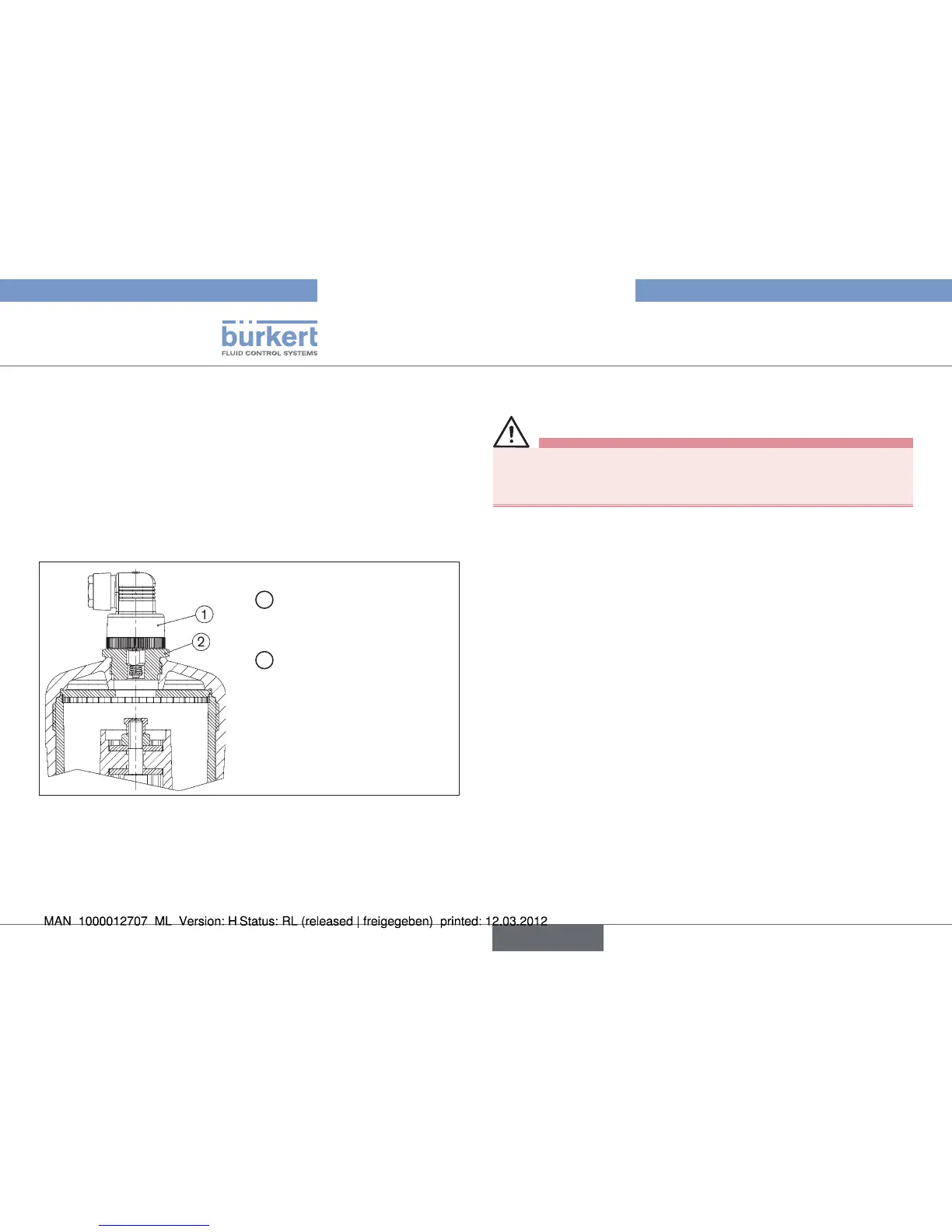

Fig. 10: mécanisme de commandeD50 à F-80
avec dispositif électrique de quittance de position
Avant de desserrer les conduites et les vannes, coupez la pres-•
sion et purgez l’air des conduites.
Couper l‘arrivée de l‘air de commande et du courant de fluide.
→
Dévisser le capot transparent du couvercle du mécanisme → .
Dévisser l‘indicateur de position à l‘aide d‘une clé à six pans
→
creux (Clé de 5).
Visser l‘adaptateur → ② (voir Fig. 10: ) à la place du capot trans-
parent dans le mécanisme
Visser le dispositif électrique de quittance de position
→ ① (voir
Fig. 10: ) dans l‘adaptateur ②.
français
