Burkert 2000 Assembly Instructions

48
Option: Min. /max. Hubbegrenzung

Antrieb
Spindel-
abdeckkappe

1
Spindelverlängerung
2
Führungsspindel
3
Mutter M40 x 2
4
Balken
5
Zylinderschraube
M16 x 45
6
Rohr
7
Deckel
8
Anschlag
(nur für Typ 2012 SFA)

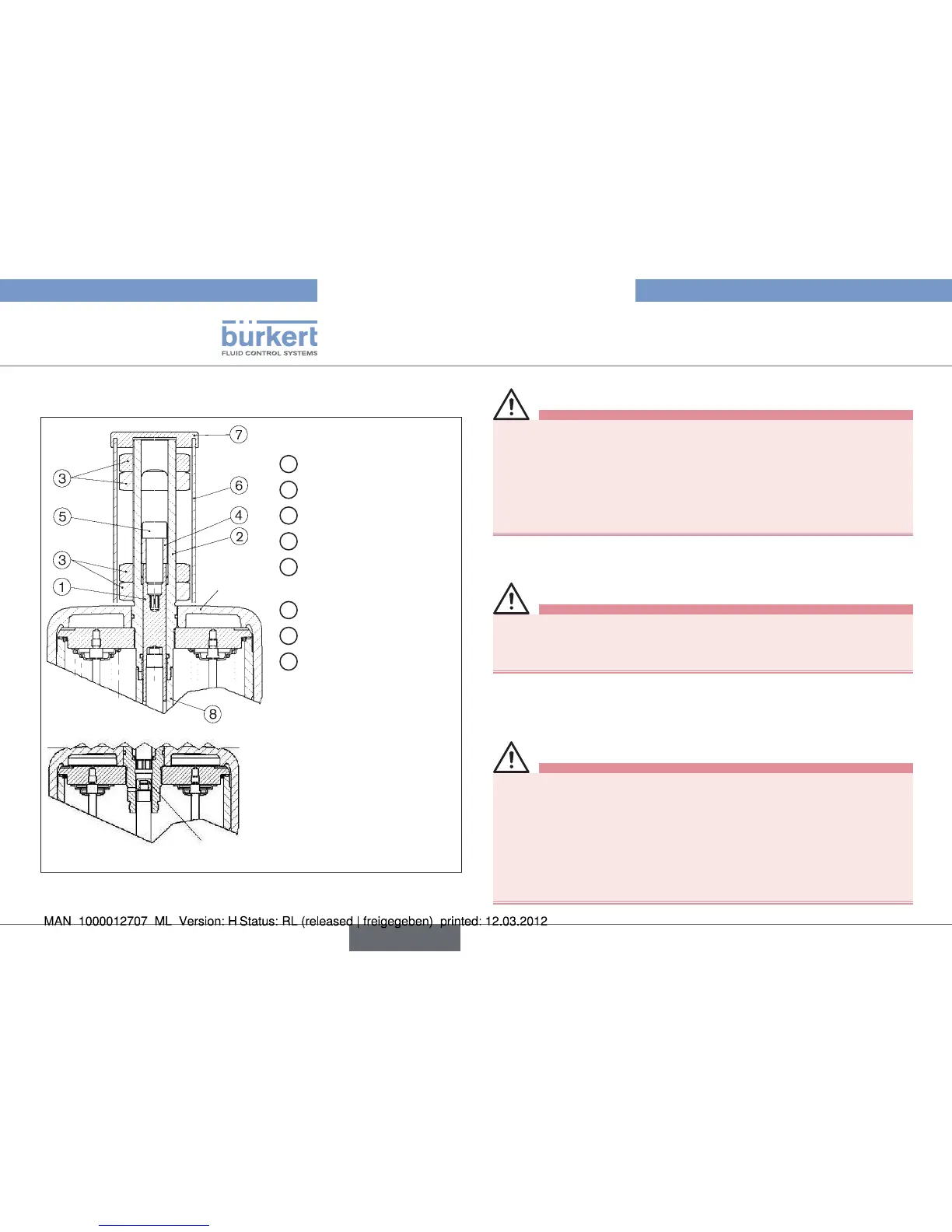

Bild 8: Antrieb K-175, L-225
min./max. Hubbegrenzung mit optischer Stellungsanzeige



Die Antriebe enthalten vorgespannte Federn, die bei unsachge-
mäßer Öffnung herausspringen oder verrutschen können.
Die Antriebe K-175 / L-225 dürfen nur vom Hersteller oder von •
der zuständigen Vertriebsniederlassung geöffnet werden.



Vor dem Umbau der Geräte den Druck abschalten und Leitun-•
gen entlüften.
Zufuhr des Mediumstromes unterbrechen und Ventilgehäuse
→
entleeren.
Antrieb in obere Kolbenposition bringen.
→



Die Klarsichthaube darf beim Abschrauben nicht unter Druck
stehen.
Vor dem Abschrauben der Klarsichthaube •  den unteren
Kolbenraum über den unteren Steuerluftanschluss mit Druckluft
beaufschlagen.


deutsch
