Burkert 2000 - Mécanisme De Commande K-175, L-225

76
Option: limitation de course min./max.


Mécanisme
de
commande
capuchon de tige

1
Rallonge de tige
2
Broche de guidage
3
Ecrou M40 x 2
4
Poutre
5
Vis à tête cylindrique
M16 x 45
6
Tube
7
Couvercle
8
Butée (seulement pour
le type 2012 SFA)

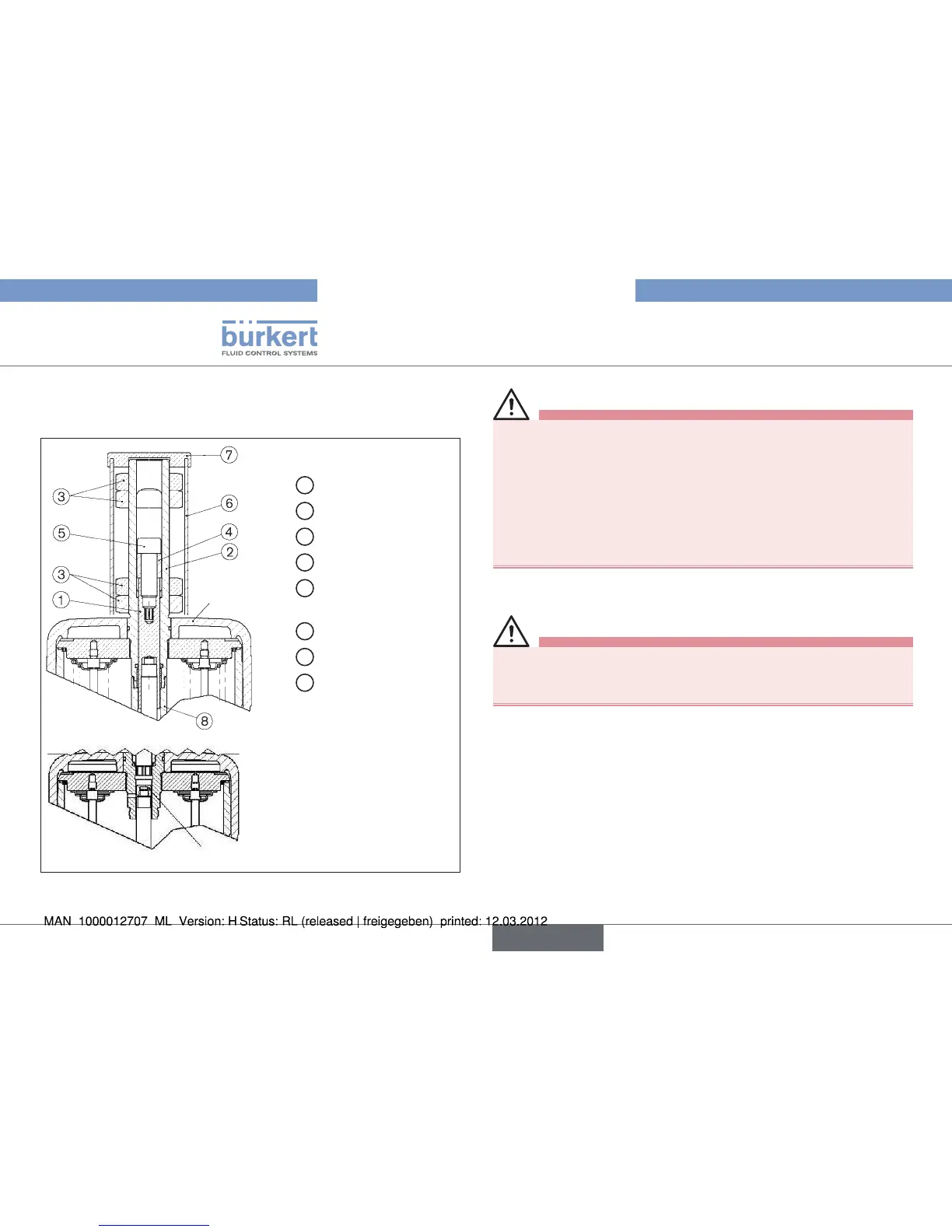

Fig. 8: mécanisme de commande K-175, L-225; limitation de
course min./max. avec indicateur optique de position



Les mécanismes de commande contiennent des ressorts pré-
tendus qui peuvent être projetés ou glisser en cas d’ouverture
intempestive.
Les mécanismes de commande K-175 / L-225 peuvent être •
ouverts uniquement par le fabricant ou par un agent commercial
compétent.



Avant de desserrer les conduites et les vannes, coupez la pres-•
sion et purgez l’air des conduites.
Couper l‘arrivée de courant du fluide et vider le boîtier de la
→
soupape.
Mettre le mécanisme en position haute du piston.
→
français


