68
Option: limitation de course maximale


Loctite 274

1
Raccord fileté
2
Vis sans tête M12 x 1,5
3
Ecrou M12 x 1,5
4
Ecrou
5
Joint torique
(mécanisme)
6
Couvercle de méca-
nisme (mécanisme)
7
Boîte de glissement
(mécanisme)
8
Rondelle (mécanisme)

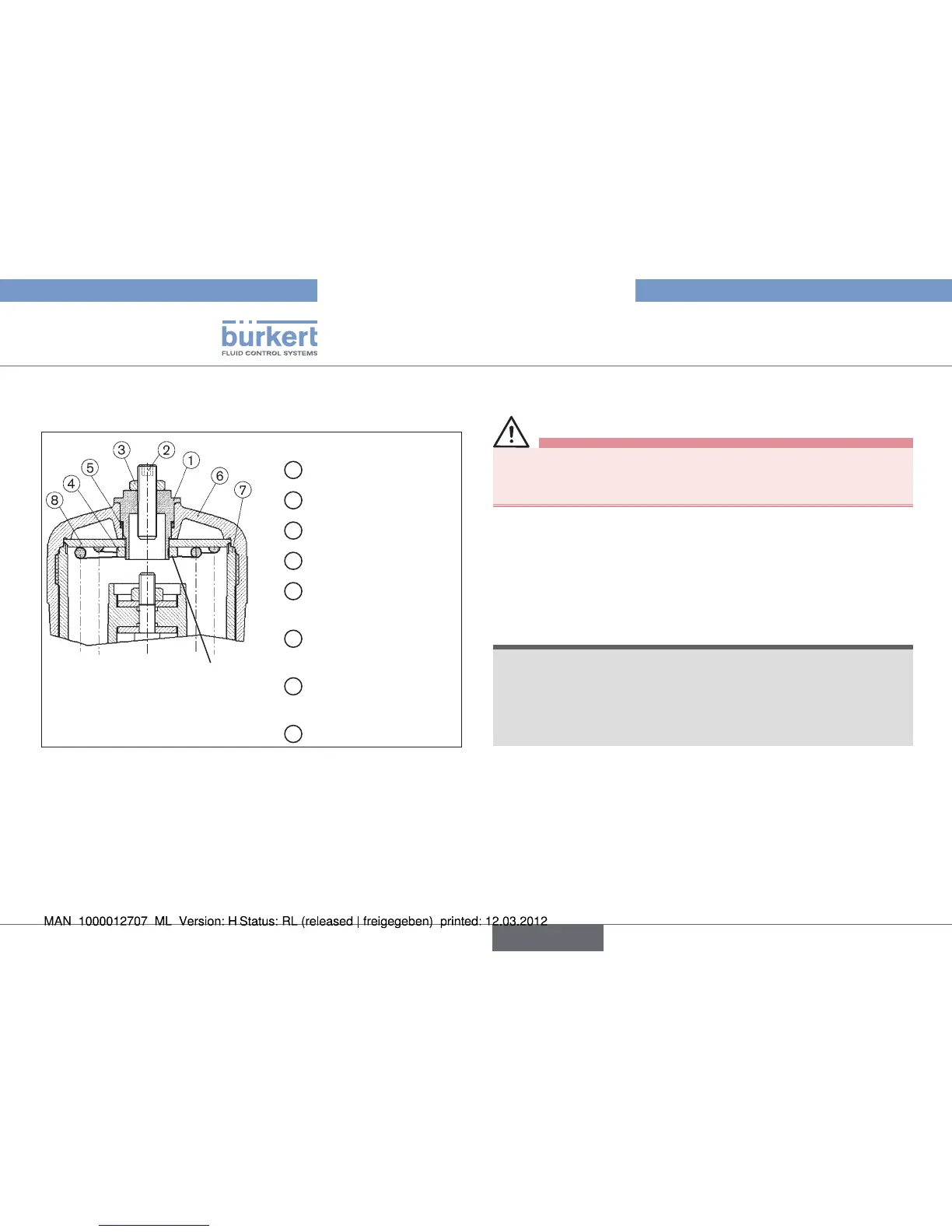

mécanisme de commande G-100, H-125, Fig. 4:
limitation de course maximale sans dispositif de quittance
de position



Avant de desserrer les conduites et les vannes, coupez la pres-•
sion et purgez l’air des conduites.
Couper l‘arrivée de l‘air de commande et du courant de fluide.
→
Vider le boîtier de la soupape. →
Dévisser le capot transparent du couvercle du mécanisme → ⑥.
Dévisser complètement l‘indicateur de position à l‘aide d‘une clé
→
à six pans creux (clé de 8)



Utiliser exclusivement les outils proposés spécialement par •
Bürkert à cet effet pour visser le couvercle du mécanisme (voir
Chapitre Accessoires de montage)
Dévisser le couvercle du mécanisme
→ ⑥ à l‘aide d‘une clé spé-
ciale en maintenance la boîte de glissement.
français


