56
Option: Elektr. Stellungsrückmelder
Antrieb
1
Elektrischer Stellungsrück-
melder mit Gerätesteckdose
2
Adapter
3
Spindelabdeckkappe

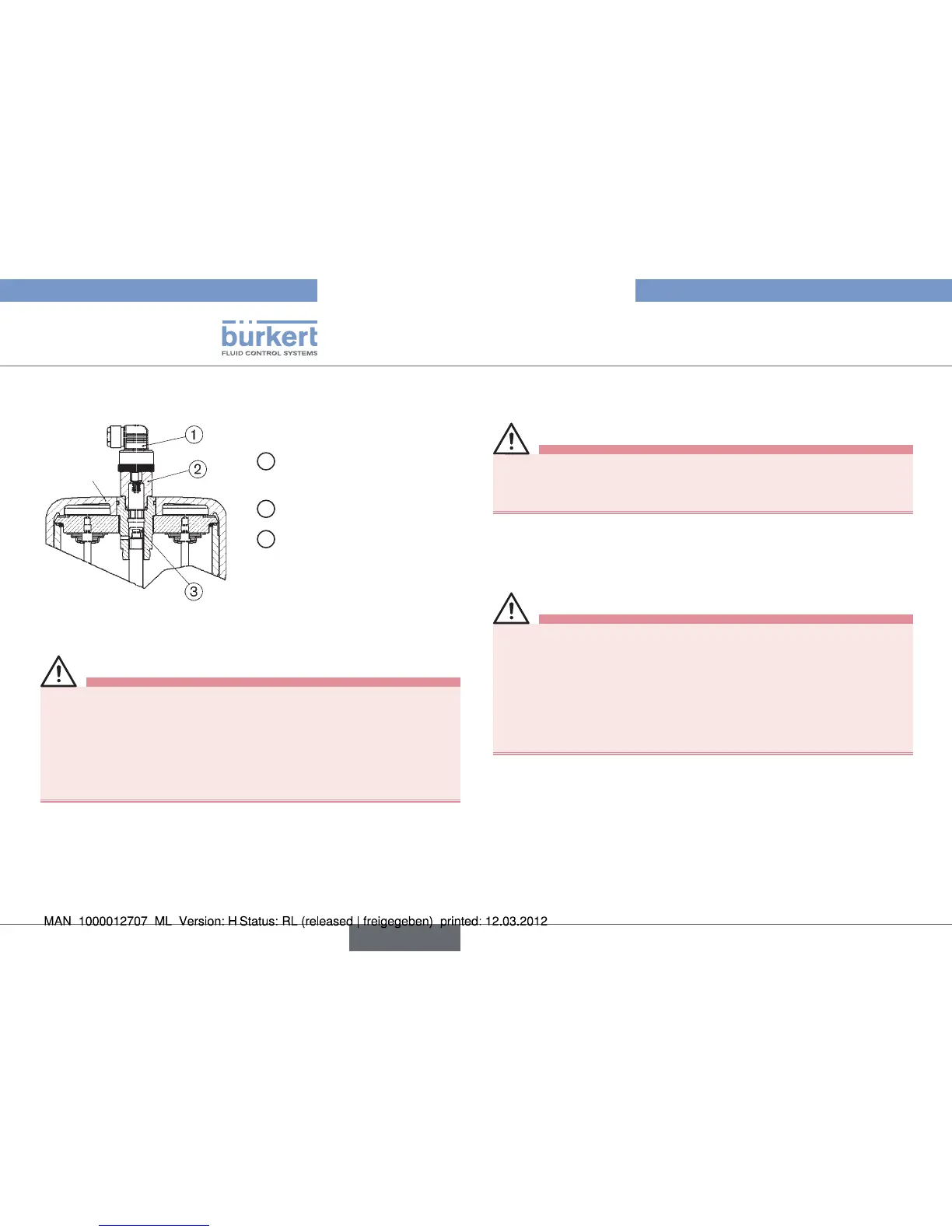

Bild 16: Antrieb K-175, L-225
mit elektrischem Stellungsrückmelder
Die Antriebe enthalten vorgespannte Federn, die bei unsachge-
mäßer Öffnung herausspringen oder verrutschen können.
Die Antriebe K-175 / L-225 dürfen nur vom Hersteller oder von •
der zuständigen Vertriebsniederlassung geöffnet werden.
Vor dem Umbau der Geräte den Druck abschalten und Leitun-•
gen entlüften.
Zufuhr des Mediumstromes unterbrechen.
→
Ventilgehäuse entleeren. →
Antrieb in obere Kolbenposition bringen. →
Die Klarsichthaube darf beim Abschrauben nicht unter Druck
stehen.
Vor dem Abschrauben der Klarsichthaube • den unteren
Kolbenraum über den unteren Steuerluftanschluss mit Druckluft
beaufschlagen.
Klarsichthaube vom Antriebsdeckel abschrauben.
→
Stellungsanzeige (gelbe Schraubkappe) von Hand abschrauben. →
Spindelabdeckkappe → ③ anstelle der Stellungsanzeige auf Spin-
delende aufschrauben (SW14).
Danach Zufuhr der Steuerluft unterbrechen.
→
deutsch
