Burkert 2000 Assembly Instructions

54
Option: Elektr. Stellungsrückmelder


1
Elektrischer Stellungs-
rückmelder mit
Gerätesteckdose
2
Adapter
3
Gewindebuchse
(nur für Typ 2030, 2031)

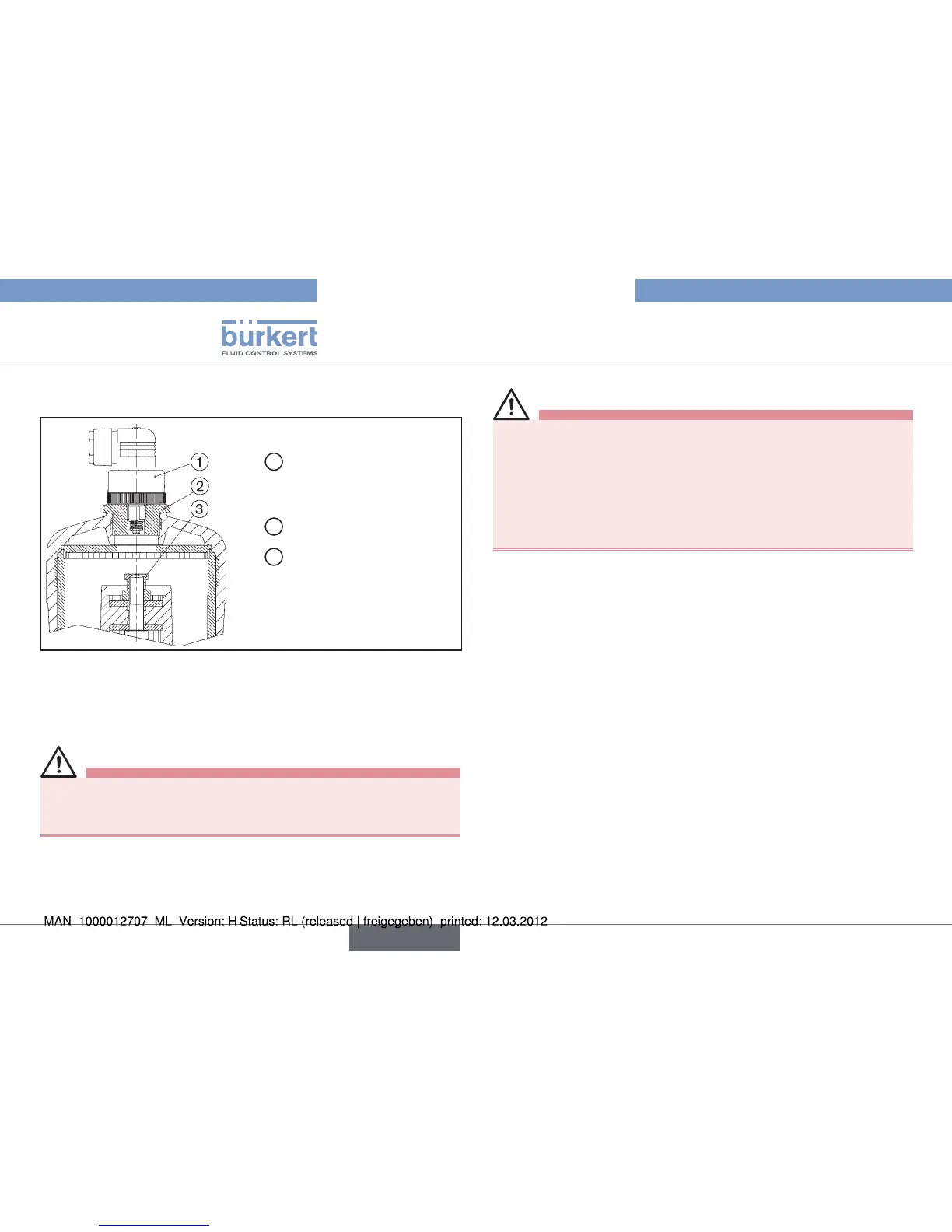

Bild 13: Antrieb G-100, H-125
mit elektrischem Stellungsrückmelder



Vor dem Umbau der Geräte den Druck abschalten und Leitun-•
gen entlüften.
Zufuhr des Mediumstromes unterbrechen.
→
Ventilgehäuse entleeren. →
Antrieb in obere Kolbenposition bringen. →



Die Klarsichthaube darf beim Abschrauben nicht unter Druck
stehen.
Vor dem Abschrauben der Klarsichthaube •  den unteren
Kolbenraum über den unteren Steuerluftanschluss mit Druckluft
beaufschlagen.
Klarsichthaube vom Antriebsdeckel abschrauben.
→
Stellungsanzeige mit Innensechskantschlüssel (SW8) →
abschrauben.

→ Gewindebuchse ③ auf die Antriebsspindel
schrauben (SW14).
Danach Zufuhr der Steuerluft unterbrechen.
→

Adapter → ② anstelle der Klarsichthaube auf den Antrieb
schrauben (siehe Bild 13 ‘Antrieb G-100, H-125 mit elektri-
schem Stellungsrückmelder’).
Elektrischen Stellungsrückmelder
→ ① in den Adapter ②
schrauben (siehe Bild 13 ‘Antrieb G-100, H-125 mit elektri-
schem Stellungsrückmelder’).


deutsch

Burkert 2000 Specifications

General

Model	2000
Manufacturer	Burkert
Ambient Temperature	-10 to +60 °C
Protection Class	IP65
Operating Temperature	-10 to + °C
Seal Material	FKM
Operating Pressure	0- bar
Fluid Temperature	-10 to + °C
