53
Option: Elektr. Stellungsrückmelder

(siehe Bild 11 ‘Anschluss der Gerätesteckdose’).
 
1 Flanschdichtung
2 Kontakteinsatz
3 Zylinderschraube
4 Kappe
5 Druckring
6 Flachdichtung
7 Spannzange
8 Überwurfmutter

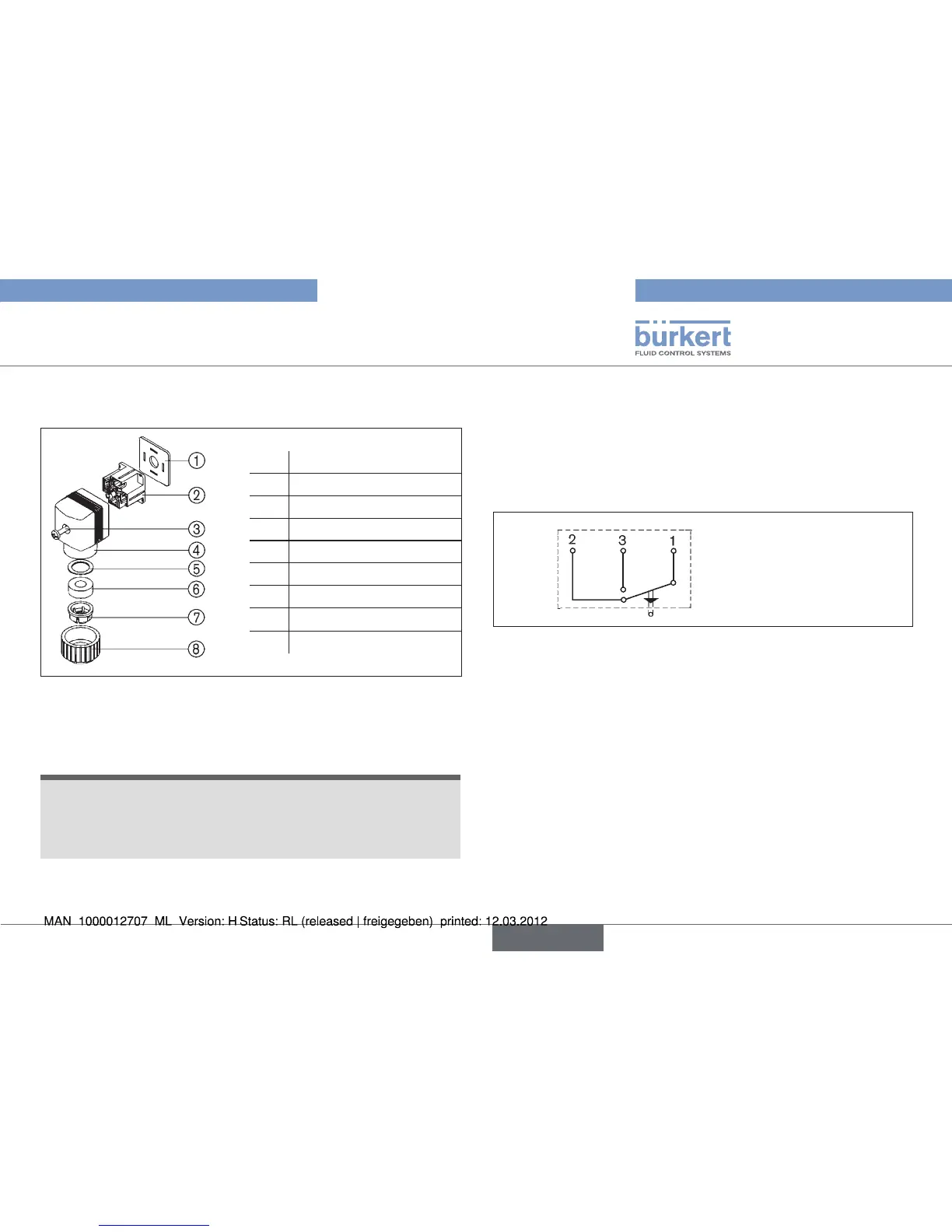

Bild 11: Anschluss der Gerätesteckdose
Zylinderschraube
→ ③ an der Gerätesteckdose lösen und diese
abnehmen.



Den Kontakteinsatz vorsichtig herausnehmen und darauf achten, •
dass die Steckerfahnen nicht verbogen werden.
Schraube in der Kappe
→ ④ lösen und Kontakteinsatz ②
herausnehmen.
Kabel durch Überwurfmutter
→ ⑧ führen.
Anschluss entsprechend der Schaltung vornehmen
→
(siehe Bild 12 ‘Elektrische Schaltung’).
Max. Anschlusswerte:
→
5 A bei 250 V AC
0,25 A bei 250 V DC.
Belegung: 1. Eingang
2. Öffner
3. Schließer
Elektrische SchaltungBild 12:
Kontakteinsatz
→ ② in die Kappe ④ einsetzen und anschrauben.
Gerätesteckdose mit Zylinderschraube
→ ③ anschrauben, dabei
auf sicheren Sitz der Flachdichtung ⑥ achten.
Ventil auf Funktion und Dichtheit prüfen.
→


deutsch
