Burkert 2000 Assembly Instructions

44
Option: Min. /max. Hubbegrenzung





Loctite 274

1
Spindel
2
Führungsspindel
3
Mutter, geschlitzt
4
Balken (Antrieb)
5
Zylinderschraube
6
Haube
7
Gehäuse
8
Kupplung
9
O-Ring
10
O-Ring

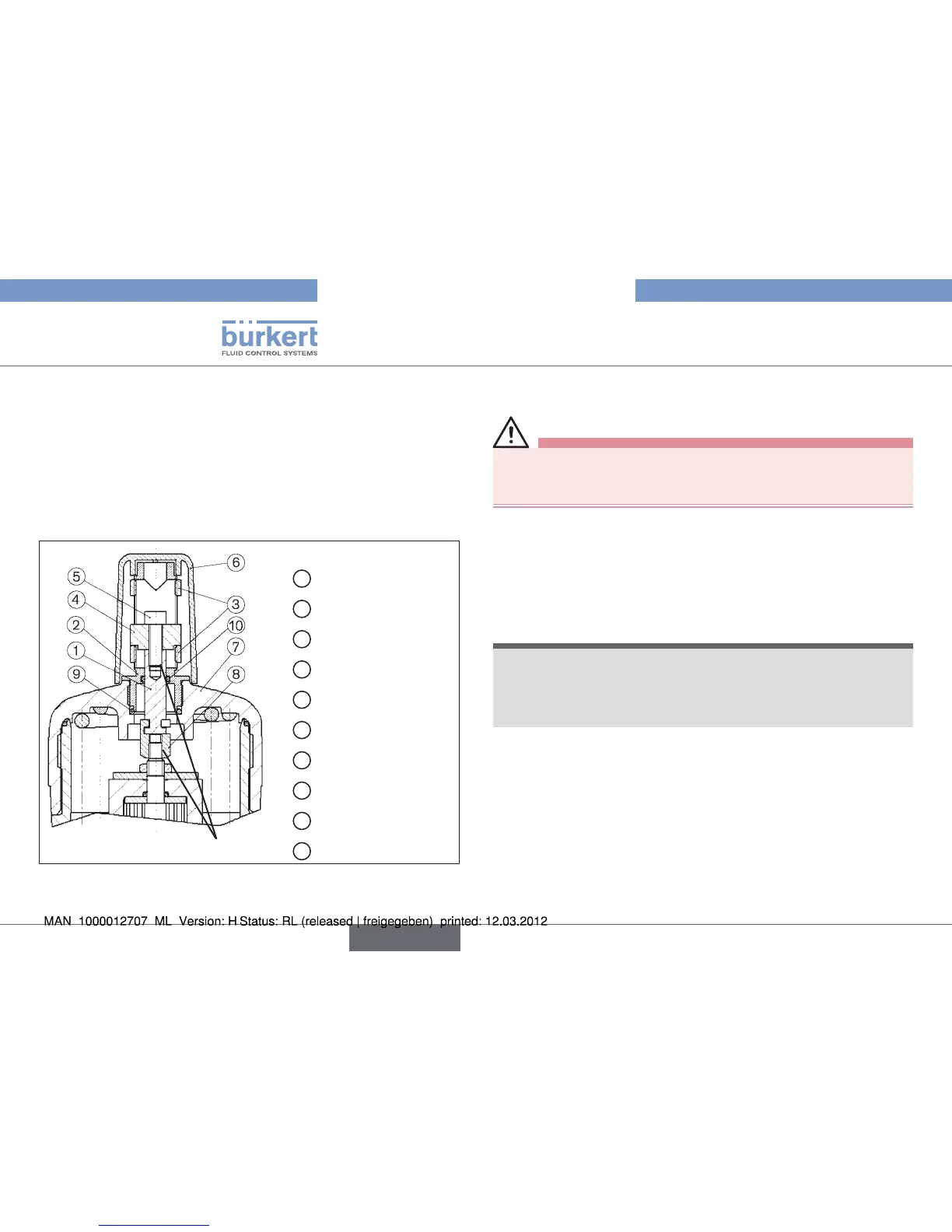

Antrieb D-50, E-63, Bild 6:
min./max. Hubbegrenzung mit optischer Stellungsanzeige



Vor dem Umbau der Geräte den Druck abschalten und Leitun-•
gen entlüften.
Zufuhr der Steuerluft und des Mediumstromes unterbrechen.
→
Ventilgehäuse entleeren. →
Klarsichthaube vom Antriebsdeckel abschrauben. →
Stellungsanzeige mit Innensechskantschlüssel (SW5 bzw. SW8) →
herausschrauben.


Zum Verschrauben des Antriebsdeckels nur den von Bürkert •
dafür angebotenen Spezialschlüssel verwenden (siehe Kapitel
Montagezubehör).
Antriebsdeckel mit Spezialschlüssel abschrauben, dabei an der
→
Laufbuchse gegenhalten

Kupplung → ⑧ auf Ventilspindel schrauben und mit Loctite 274
sichern.
Spindel
→ ① in Kupplung ⑧ einhängen.
Spindel
→ ① einfetten.


deutsch

Burkert 2000 Specifications

General

Model	2000
Manufacturer	Burkert
Ambient Temperature	-10 to +60 °C
Protection Class	IP65
Operating Temperature	-10 to + °C
Seal Material	FKM
Operating Pressure	0- bar
Fluid Temperature	-10 to + °C
