Burkert 2000 Assembly Instructions

78
Option: volant



Loctite 274

1
Volant
2
Capot transparent
3
Vis sans tête
3 x sans laque de sûreté
2 x avec laque de sûreté
4
Tige de traction
5
Joint torique
6
Joint torique

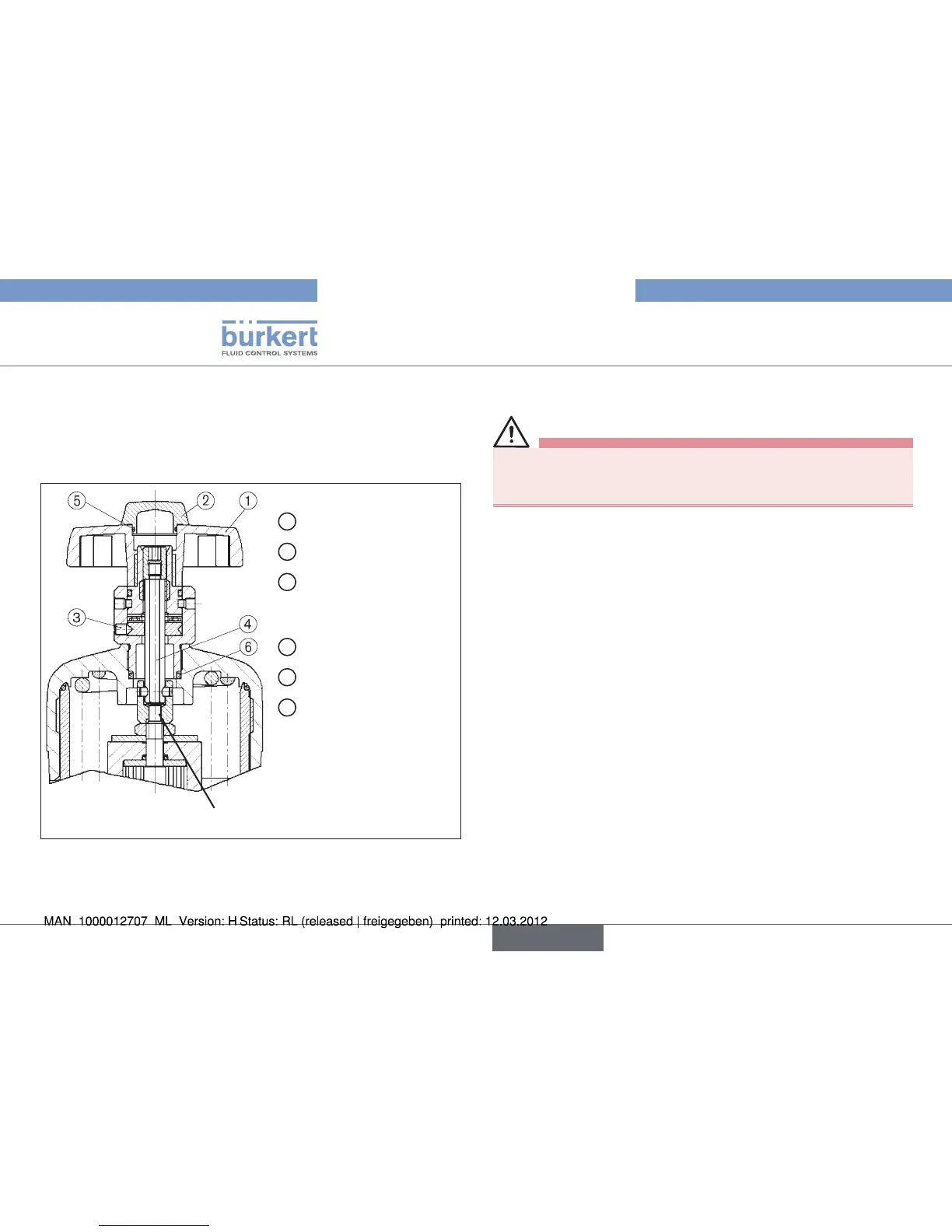

mécanisme de commande D-50 à H-125 Fig. 9:
avec volant



Avant de desserrer les conduites et les vannes, coupez la pres-•
sion et purgez l’air des conduites.
Couper l‘arrivée de l‘air de commande et du courant de fluide.
→
Vider le boîtier de la soupape. →
Dévisser le capot transparent du couvercle du mécanisme → .
Dévisser complètement l‘indicateur de position à l‘aide d‘une clé
→
à six pans creux (Clé de 5 resp. Clé de 8)
français



Burkert 2000 Specifications

General

Model	2000
Manufacturer	Burkert
Ambient Temperature	-10 to +60 °C
Protection Class	IP65
Operating Temperature	-10 to + °C
Seal Material	FKM
Operating Pressure	0- bar
Fluid Temperature	-10 to + °C
