Burkert 2000 - Antrieb K-175, L225

42
Option: Max. Hubbegrenzung

Antrieb

1
Gewindenippel
2
Gewindestift M16 x 80
3
Mutter M16
4
Spindelabdeckkappe

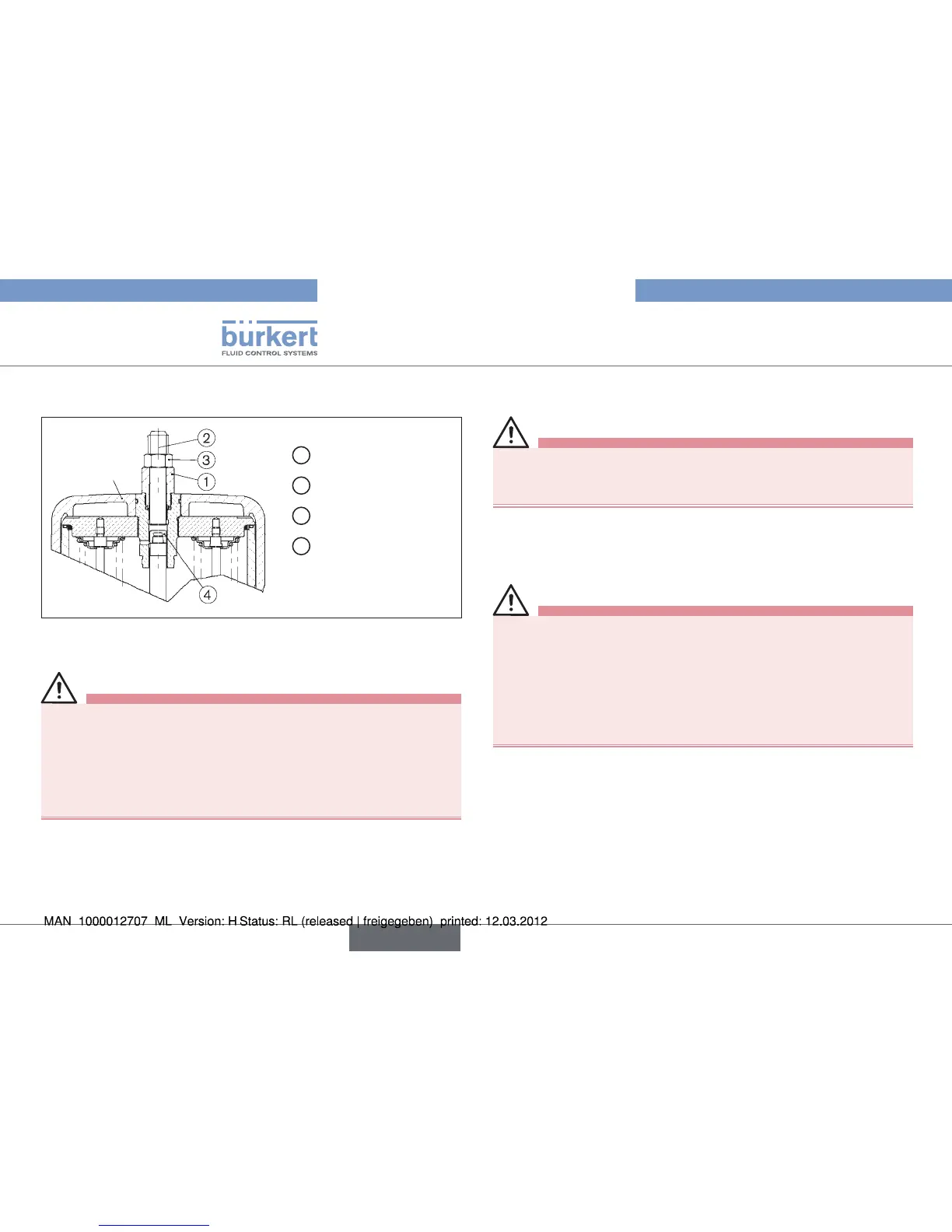

Antrieb K-175, L-225, Bild 5:
max. Hubbegrenzung ohne Stellungsrückmeldung



Die Antriebe enthalten vorgespannte Federn, die bei unsachge-
mäßer Öffnung herausspringen oder verrutschen können.
Die Antriebe K-175 / L-225 dürfen nur vom Hersteller oder von •
der zuständigen Vertriebsniederlassung geöffnet werden.



Vor dem Umbau der Geräte den Druck abschalten und Leitun-•
gen entlüften.
Zufuhr des Mediumstromes unterbrechen.
→
Ventilgehäuse entleeren. →
Antrieb in obere Kolbenposition bringen. →



Die Klarsichthaube darf beim Abschrauben nicht unter Druck
stehen.
Vor dem Abschrauben der Klarsichthaube •  den unteren
Kolbenraum über den unteren Steuerluftanschluss mit Druckluft
beaufschlagen.
Klarsichthaube vom Antriebsdeckel abschrauben.
→
Stellungsanzeige (gelbe Schraubkappe) von Hand abschrauben. →
Gewindebuchse bzw. Spindelabdeckkappe → ④ anstelle der Stel-
lungsanzeige auf Spindelende aufschrauben (SW14).
Zufuhr der Steuerluft unterbrechen.
→


deutsch
