52
Option: Elektr. Stellungsrückmelder






1
Elektrischer Stellungsrück-
melder mit Gerätesteckdose
2
Adapter

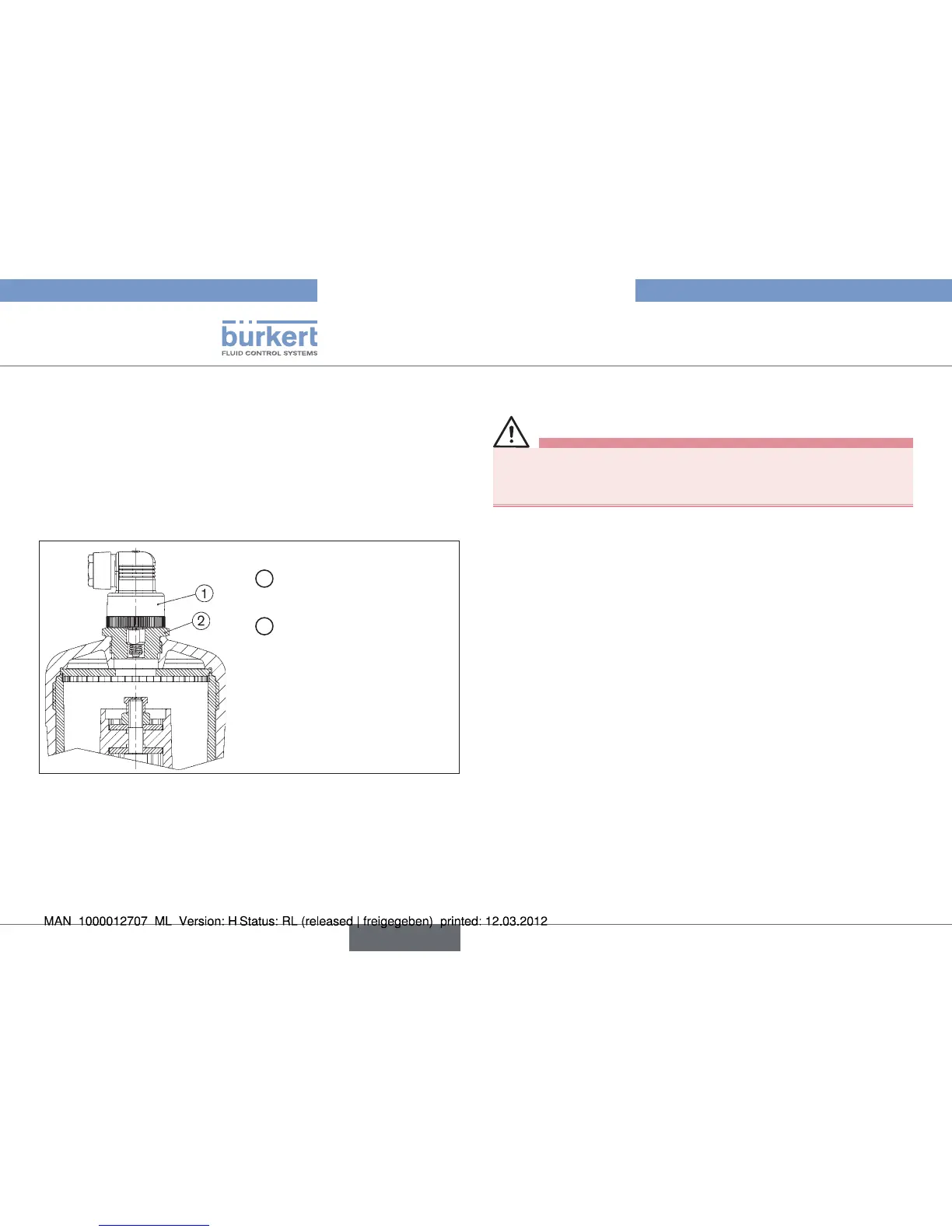

Bild 10: Antrieb D-50 bis F-80 mit elektrischem
Stellungsrückmelder



Vor dem Umbau der Geräte den Druck abschalten und Leitun-
gen entlüften.
Zufuhr der Steuerluft und des Mediumstromes unterbrechen.
Klarsichthaube vom Antriebsdeckel abschrauben.
Stellungsanzeige mit Innensechskantschlüssel (SW5)
abschrauben.

Adapter anstelle der Klarsichthaube auf den Antrieb
schrauben
(siehe Bild 10 ).
Elektrischen Stellungsrückmelder
in den Adapter
schrauben (siehe Bild 10 ).


deutsch
