85
Option: dispositif élec. de quittance de pos.
Visser l‘adaptateur → ② (voir Fig. 16: mécanisme de commande
K-175, L225 avec dispositif électrique de quittance de position)
à la place du capot transparent dans le mécanisme.
Visser le dispositif électrique de quittance de position
→ ① (voir
Fig. 16: mécanisme de commande K-175, L225 avec dispositif
électrique de quittance de position) dans l‘adaptateur ②.

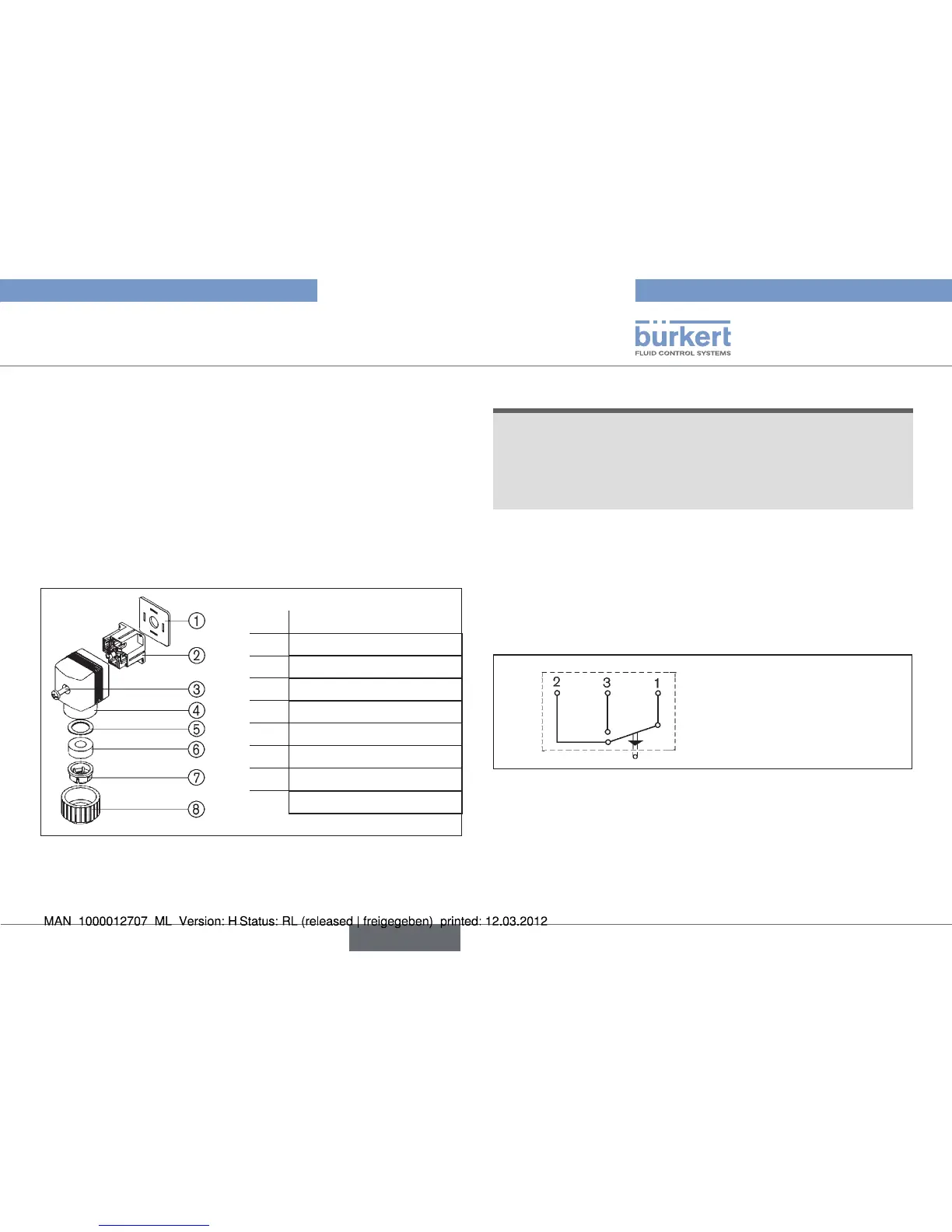

(voir Fig. 17: Raccord de la prise de courant de l‘appareil).
1
Joint de bride
2
Insert de contact
3
Vis à tête cylindrique
4
Capuchon
5
Bague de serrage
6
Joint plat
7
Pince de serrage
8
Écrou d’accouplement
Raccord de la prise de courant de l‘appareilFig. 17:
Desserrer la vis à tête cylindrique
→ ③ sur la prise de courant de
l‘appareil et enlever cette dernière.
Sortir délicatement l’insert de contact et veiller à ce que les •
broches des connecteurs ne se déforment pas.
Desserrer la vis dans le capuchon
→ ④ et sortir l‘insert de
contact ②. .
Diriger le câble à travers l‘écrou d‘accouplement
→ ⑧.
Établir la connexion conformément au schéma de connexion
→
(voir Fig. 18: Schéma électrique).
Valeurs max. de branchement:
→ 5 A pour 250 V AC
0,25 A pour 250 V DC.
Affectation: 1. Entrée
2. Contact de repos
3. Contact de travail
Schéma électriqueFig. 18:
Introduire l‘insert de contact
→ ② dans le capuchon ④ et le visser.
Visser la prise de courant sur l’appareil avec la vis à tête cylin-
→
drique ③ en veillant à ce que le joint plat ⑥ soit correctement
positionné.
Contrôler le fonctionnement et l‘étanchéité de la soupape.
→
français
