10/2007 - Art. Nr. 13 017 700B22
Übersicht
Beschreibung des Brenners
Lieferumfang

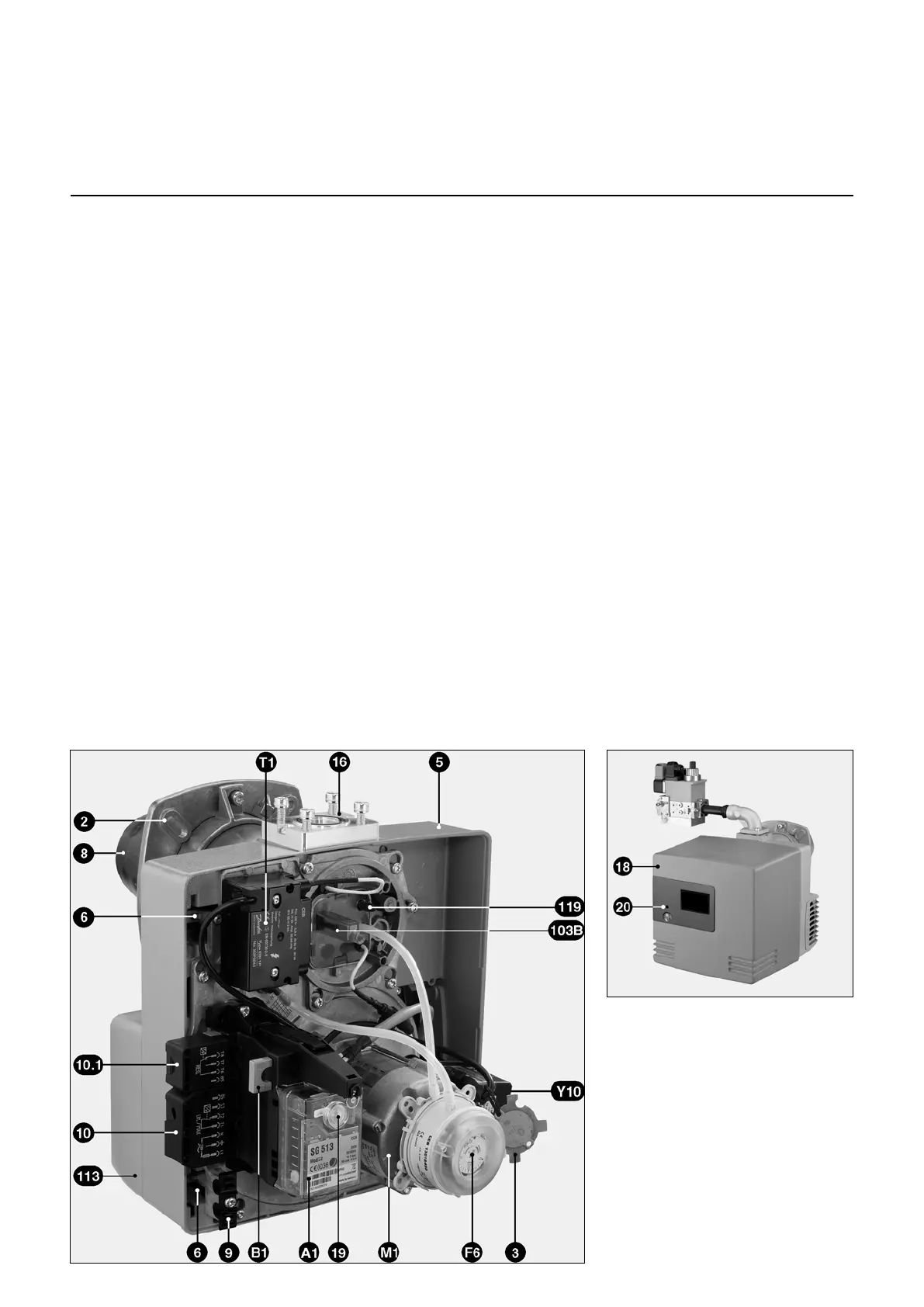

Gesamtansicht
Beschreibung des Brenners
Die Gasbrenner NC12, NC16 und
NC21 GX in Monoblockausführung sind
ein- oder zweistufige schadstoffarme
Gebläsebrenner (niedrige NOx-Werte).
Sie können mit allen in der unten
stehenden Tabelle angegebenen
Gasarten betrieben werden, unter der
Voraussetzung, dass sie richtig und dem
verfügbaren Druck entsprechend ein-
gestellt werden, wobei der Heizwert des
jeweiligen Gases berücksichtigt werden
muss. (Siehe Technische Daten).
Die Brenner eignen sich zum Anbau an
Heizkessel, die der Norm EN 303.1
entsprechen.
Die Brenner sind mit zwei
veränder-lichen Brennkopflängen
erhältlich (T1-T2).
Der Feuerungsautomat ist für diskonti-
nuierlichen Betrieb vorgesehen
(höchstens 24 Stunden bei Dauerbe-
trieb).
Lieferumfang
Der Brenner mit Haube wird in einem ca.
25kg schweren Karton geliefert und
umfaßt:
- einen Beutel mit Montagezubehör:
- Befestigungsflansch,
- Kesseltürendichtung,
- 1 Beutel mit Schrauben.
- eine Unterlagentasche mit:
- Betriebsanleitung,
- Elektro- und Hydraulikschema,
- Heizraumtafel,
- Garantieschein,
- selbstklebendem Frontschild für
eine Installierung mit nach unten
gerichtetem Lüfterrad.
- Gasarmatur mit im Ventil eingebautem
Filter.
Steuerung der Luftklappe
103B Manuell (1-Stufig)
Y10 Stellmotor (2-Stufig)
A1 Feuerungsautomat
B1 Messbrücke
F6 Luftdruckwächter
M1 Gebläsemotor
T1 Zündtrafo
2 Anschlussflansch des Brenners
5 Gehäuse (Lüfterrad unten)
6 Einhängevorrichtung Geräteplatte
8 Flammrohr
9 Kabelklemme: Stromkabel zu Gasarmatur
Stromanschluß Kessel
10 Stecker 7polig (ein- und zweistufig)
10.1 Stecker 4polig (1.Stufe Regelthermostat)
16 Klemmenleiste Gasarmaturanschluß
18 Haube
19 Knopf (Störungsleuchtanzeige), Entriege-
lung und Abschaltung des Automaten)
20 Befestigungsschraube der Haube (Tx25)
113 Luftkasten
119 Luftdruckabgriff pL
