Техуход
Демонтаж жаровой трубы
• Вытащите 7-полюсный штекер.
• Удалите на корпусе два винта
газовой рампы.
• Открутите винт скобы.
• Вытащите горелку и положите на
пол.
• Открутите на пять оборотов четыре
винта жаровой трубы и
демонтируйте ее.
• Замените жаровую трубу, поставьте
маркировку и закрепите ее.
• Произведите сборку в обратном
порядке.
• При необходимости заполните
пространство между дверцой
топочной камеры и новой жаровой
трубой огнеупорным материалом.
• Позже проконтролируйте
плотность.
Контроль газового фильтра
Наружный фильтр или фильтр,
встроенный в клапане, следует
проверять как минимум раз в год и
заменять фильтрующий элемент в
случае засорения.
• Открутите винты из крышки.
• Вытащите фильтрующий элемент.
Проследите за тем, чтобы в его
седле не осталось грязи.
• Вставьте новый идентичный
элемент.
• Установите на прежнее место
уплотнение, крышку и крепежные
винты
• Откройте газовый шаровой кран.
• Проверьте на утечки.
• Проверьте показатели сжигания.
Газовые клапаны
Газовые клапаны не требуют какого-
то специального технического
обслуживания. Клапаны не подлежат
ремонту. Неисправные клапаны
должны быть заменены
квалифицированным техником,
который затем повторит процедуры
проверки на утечку,
функционировнаие и параметры
сгорания.
Проверка соединений
На клеммной коробке, двигателе
воздуходувки и на серводвигателе.
Очистка колпака горелки
• Очистите колпак водой,
содержащей непенящееся моющее
средство.
• Установите колпак на свое место.
Примечание
После каждой операции технического
обслуживания:
• Проверьте показатели сгорания и
плотность отдельных
трубопроводов при действующих
эксплутационных условиях (двери
закрыты, колпак на своем месте и
т.д.).
• Проведите контроль безопасности.
• Запишите результаты в
соответствующие документы.

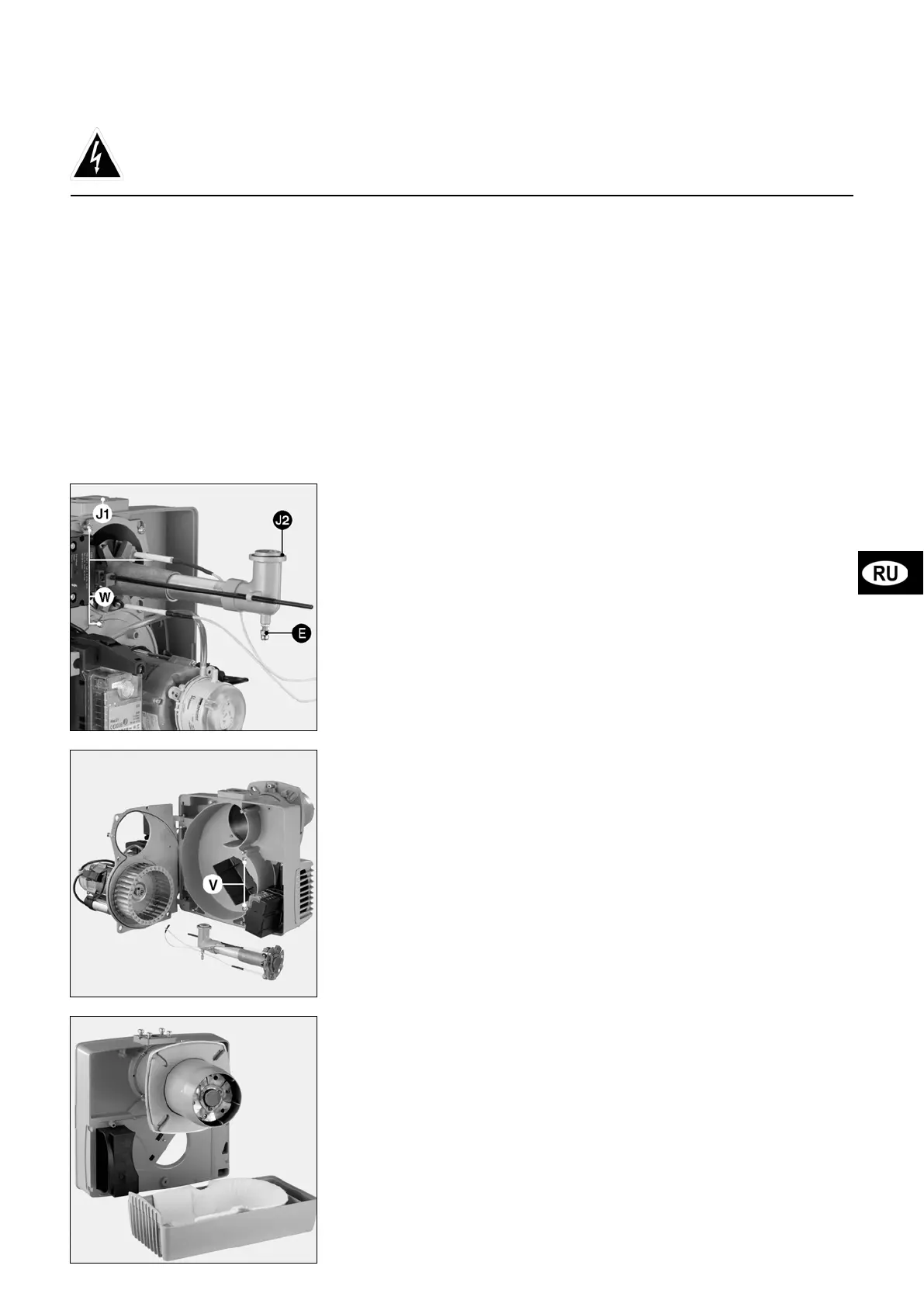

Контроль смесительного
устройства
• Отсоедините от трансформатора
розжиговый кабель.
• Вытащите из крышки кабель
ионизационного зонда.
• Открутите на крышке три винта
W
.
• Полностью открутите контргайку
газопровода по часовой стрелке.
• Полностью открутите винт с
шаровой головкой
Е
против
часовой стрелки.
• Вытащите головку горелки.
• Проверьте настройки и состояние
розжигового электрода,
ионизационного зонда, подпорной
шайбы и газового сопла.
• Замените дефектные детали.
• При необходимости вытрите пыль с
деталей, доступ к которым
открывается через крышку.
• При заключительной сборке
проверьте положение кольцевого
уплотнения
J2
.
Чистка воздушной коробки
• Открутите 2 винта с газовой
арматуры на корпусе.
• Вытащите горелку (байонетное
крепление) и положите на пол.
• Открутите 2 винта
V
воздушной
коробки
• Удалите пыль с воздушной коробки
и звукоизоляции.
• Установите воздушную коробку, а
затем горелку на прежнее место.
• Закрепите газовую арматуру.
Проверьте наличие и
положение кольцевого
уплотнения
J1
во фланце на
корпусе.
• Проверьте на утечки
Чистка внутри воздуходувки
• Демонтируйте смесительное
устройство.
• Вытащиет кабель двигателя.
• Открутите пять винтов в плите
двигателя снизу наверх.
• Подвесьте плиту на корпусе,
используя крючок.
• Почистите контур воздуходувки и
колесо.
• Снова смонтируйте.
Важная информация
Не менее одного раза в год
необходимо регулярно выполнять
операции технического
обслуживания, с привлечением
квалифицированного персонала.
• Отключите электропитание от
выключателя защиты.
• Убедитесь в отсутствии тока.
• Перекройте приток топлива.
• Проверьте плотность
Не используйте среду под давлением
или хлоросодержащие вещества.
Установочные величины даны в
разделе
Пуск
. Используйте только
оригинальные запчасти изготовителя.
• Снимите колпак горелки
