10/2007 - Art. Nr. 13 017 700B24
Installation
Gasversorgung und Stromversorgung
Stromversorgung
Die elektrischen Kenndaten: Spannung,
Frequenz, Leistung sind auf dem
Typenschild angegeben.
Mindestquerschnitt der Leitungen:
1,5mm
2
.
Schutzvorrichtung: mind. 6,3A mit
Wirkungsverzögerung.

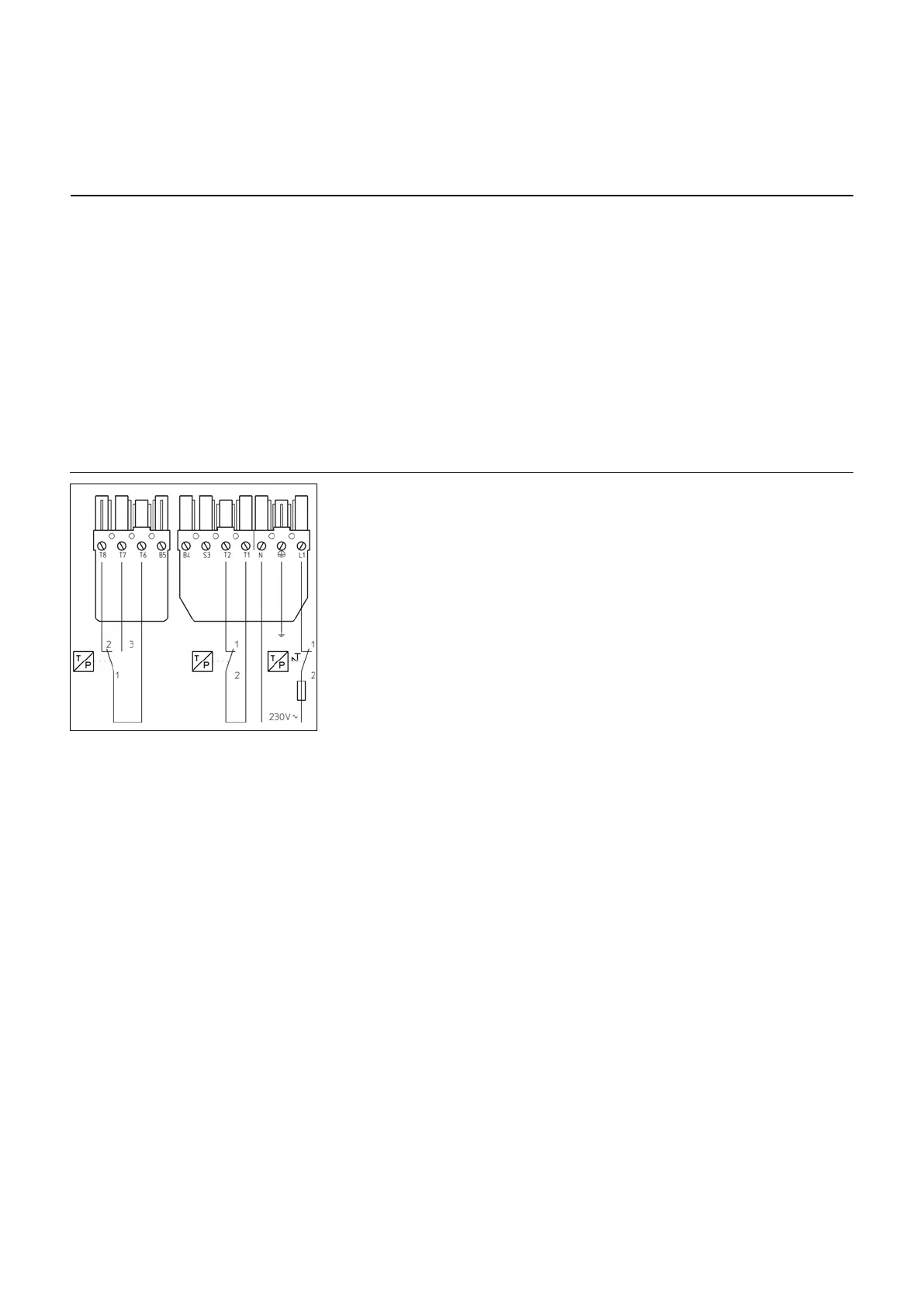

Für die Anschlüsse Elektroschemata
beachten: das dem Brenner beiliegende
und das auf dem 7-p. und 4-p. Stecker
aufgedruckte für den Regelthermostat.
Der Brenner muss mit einer allpo-
ligen Abschaltung gemäß den
gültigen Normen vom Netz abge-
trennt werden können.
Der Brenner und der Wärmeer-
zeuger sind mit einem 7-poligen
Stecker miteinander verbunden.
Der Durchmesser der an diesem
Stecker angeschlossenen Kabel
muss zwischen 8,3 und 11 mm
betragen.
Der Anschluss der Gasarmatur erfolgt
durch vorverdrahtete Steckverbindun-
gen.
• Die auf der Geräteplatte vorhandenen
Stecker an das Ventil anschließen.
• Kabel mithilfe der mitgelieferten
Kabelschellen befestigen.
Wahlweise:
Externer Anschluss:
- einer Alarmvorrichtung zwischen S3
und N.
- eines oder mehrerer Stundenzähler(s)
zwischen B4 und N zur Ermittlung der
Betriebsstunden und zwischen B5
und N zur Ermittlung der Betriebsstun-
den bei Nenndurchsatz (nur bei zwei-
stufigem Brenner).
Gasversorgung
Der Anschluss der Gasarmatur an das
Gasnetz darf nur durch eine Fachkraft
ausgeführt werden.
Der Gasleitungsquerschnitt muss so
gewählt werden, dass die Druckverluste
5% des Netzdrucks nicht über-
schreiten.
Der (nicht mitgelieferte) Kugelhahn ist
möglichst nahe vor dem Gasarmatur zu
montieren.
Die Gewinde der benutzten Schraub-
verbindungen müssen den geltenden
Normen entsprechen, d.h. die Außen-
gewinde müssen konisch und die
Innengewinde zylindrisch mit Gewinde-
dichtung sein.
Diese Art des Einbaus läßt sich nicht
mehr demontieren.
Um zur Einstellung des Gasdruckwäch-
ters Zugang zu haben, ist genügend
Platz vorzusehen.
Die Leitung ist vor dem Kugelhahn zu
entlüften. Die vor Ort hergestellten
Anschlüsse müssen mit einem geeigne-
ten Schäummittel auf Dichtheit überprüft
werden.
Dabei darf kein Leck festgestellt
werden.
