10/2007 - Art. Nr. 13 017 700B26
Inbetriebnahme
Kontrolle und Einstellungen
Mischeinrichtung, Sekundärluft
NC16/NC21
NC12

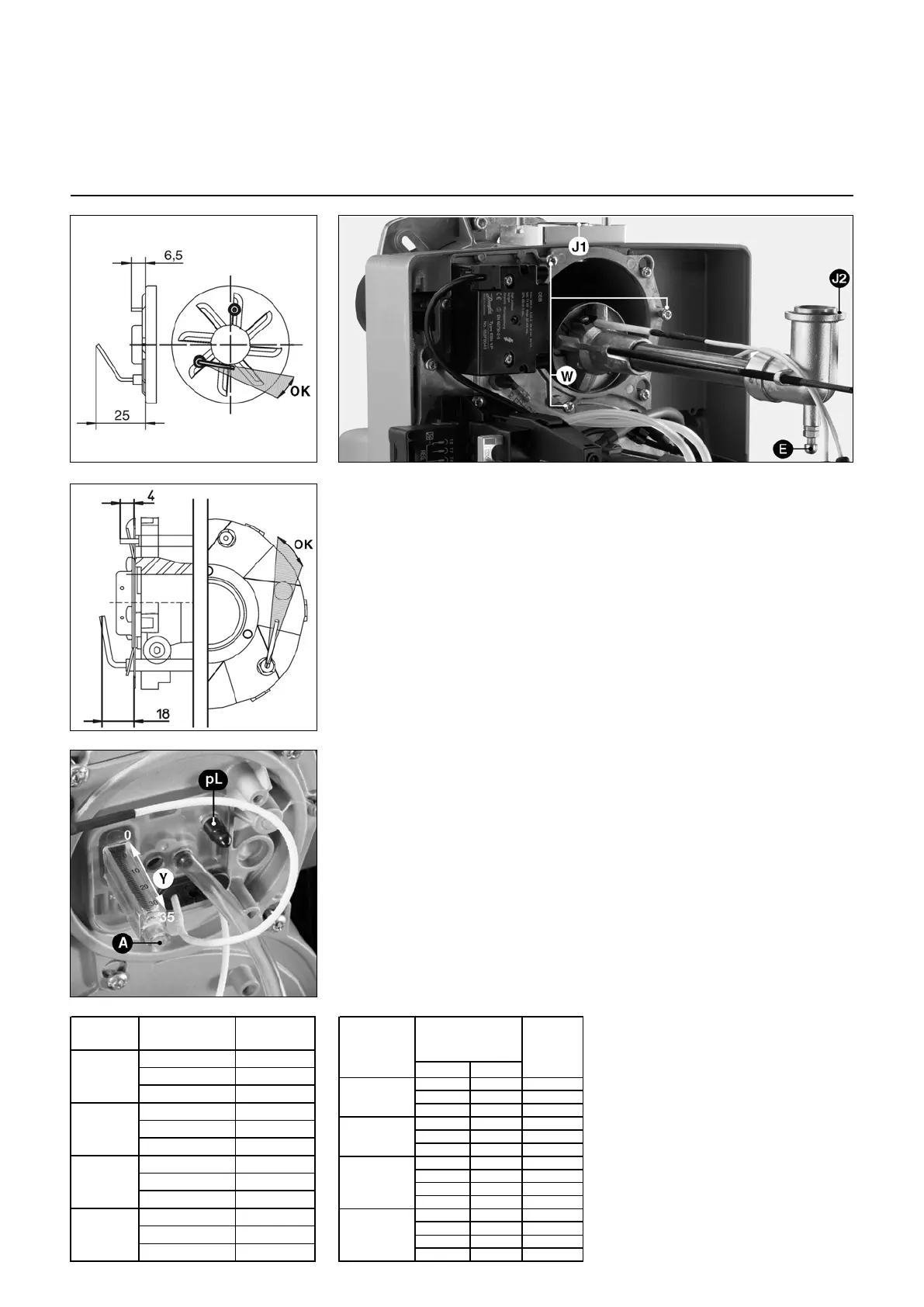

Kontrolle und Einstellungen der
Mischeinrichtung
Bei der Lieferung ist der Brenner auf
Erdgasbetrieb eingestellt.
• Zündelektrode und Ionisationssonde
anhand der nebenstehenden
Abbildungen auf Position überprüfen.
• Bei der Montage das Vorhandensein
und die korrekte Position der Ring-
dichtung
J2
kontrollieren.
• Die Kugelkopfschraube
E
lockern (im
Uhrzeigersinn), um den Kopf zu
befestigen.
• Kabeldurchführung auf dem Deckel
anbringen.
• Deckel fixieren (3 Schrauben
W
).
• Zündkabel straffziehen und am
Transformator anstecken.
• Am Anschlusskasten befestigtes
Ionisationskabel am Deckel
anstecken.
• Dichtheit kontrollieren.
Sekundärluft
Dabei handelt es sich um den Luft-
durchsatz zwischen Stauscheiben-
durchmesser und Flammrohr.
Die Stauscheibenposition (Maß
Y
) kann
an der Skala (0 bis 35mm) abgelesen
werden.
Die Position 35 entspricht dabei der
maximalen Sekundärluftmenge, 0 ent-
spricht der Mindestmenge.
Dieser Wert kann je nach:
- erforderlicher Leistung,
- Zündqualität
(Stöße, Schwingungen, Rattern,
Verzögerung),
- Verbrennungshygiene
geändert werden.
Einstellung
Die Einstellung der nebenstehenden
Werte erfolgt ohne Brennerausbau, bei
Brennerbetrieb oder bei Stillstand.
Durch Verringerung des Maßes
Y
(Uhr-
zeigersinn) steigt der CO
2
-Wert und
umgekehrt.
• Schraube
A
in die gewünschte
Richtung drehen.
Brenner
1-stufi
