Установка
Подключение газа и электричества
Подключение газа
Подключение газовой арматуры к
газововй сети должен выполнять
квалифицированный персонал.
Поперечное сечение трубы должно
рассчитываться таким образом,
чтобы потери напора не превышали
5% от давления сети.
Наружный фильтр монтируется на
клапан горизонтально, чистый
отрезок трубы и крышка в
вертикальном положении для
обеспечения техухода.
Другие положения монтажа
недопустимы.
Шаровой кран (не входящий
в объем
поставки) монтируется как можно
ближе перед газовой арматурой.
Резьбы используемых соединений
должны сответствовать нормам,
(коническая внешняя резьба,
параллельная внутренняя резьба), а
также не допускать утечек.
Такой тип сборки не поддается
демонтажу.
Оставьте достаточно места для
доступа к реле давления газа.
Выведите воздух из трубы перед
шаровым краном.
Проверьте
плотность выполненных
на месте соединений, используя
специальную пену.
Утечек быть не должно.
Электроподключение
Электрические данные: напряжение,
частота и мощность указаны на
идентификационной табличке.
Минимальное сечение проводов:
1,5мм2
Предохранитель с задержкой
срабатывания мин.: 6,3 А.

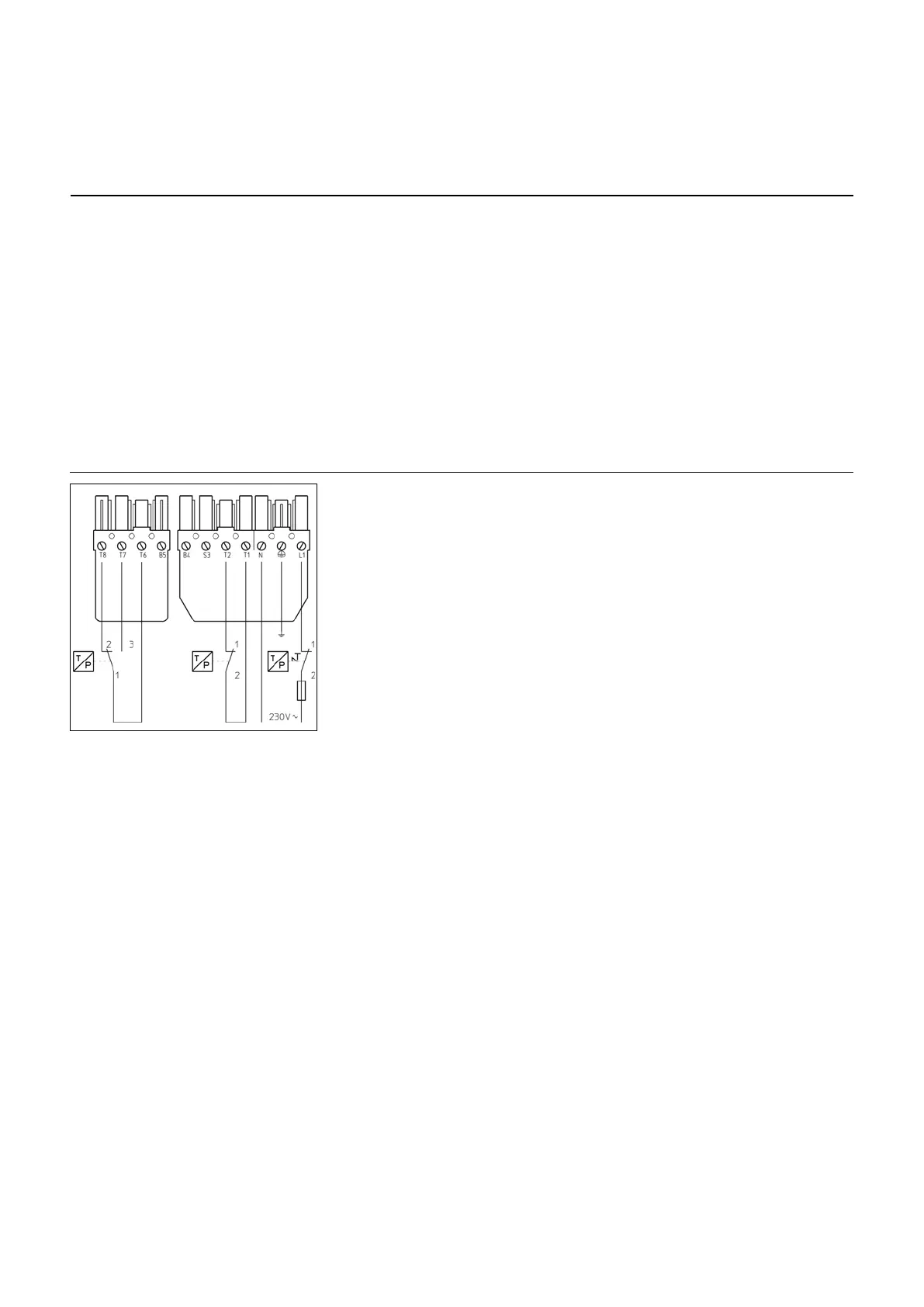

Электрические соединения
приведены на электросхемах:
- схема на горелке
- схема в виде трафаретной печати
на 7-пол. и 4-пол. штекере для
регулирующего термостата.
Должна быть предусмотрена
возможность изоляции горелки
от сети
при помощи
всеполюсного разъединителя,
соответствующего
действующим нормам.
Горелка соединяется с
теплогенератором при пмомщи
7-штырькового соединителя.
Диаметр кабелей этого
соединителя должен быть
между 8,3 и 11 мм.
Подключение газовой арматуры
производится посредством
штекерных соединений.
• Подключите находящиеся на
панели штекеры к клапану.
• Закрепите кабели при помощи
входящих в поставку скоб.
По желанию возможно
:
Внешнеее подключение:
- Аварийный сигнал между S3 и N
- Один или несколько счетчик(ов)
между В4 и N для подсчета часов
работы и между В5 и N для
подсчета часов работы при
номинальном расходе (только для
2-ступенчатых горелок)

