Cuenod NC12 - Anschlusskasten

10/2007 - Art. Nr. 13 017 700B34
Inbetriebnahme

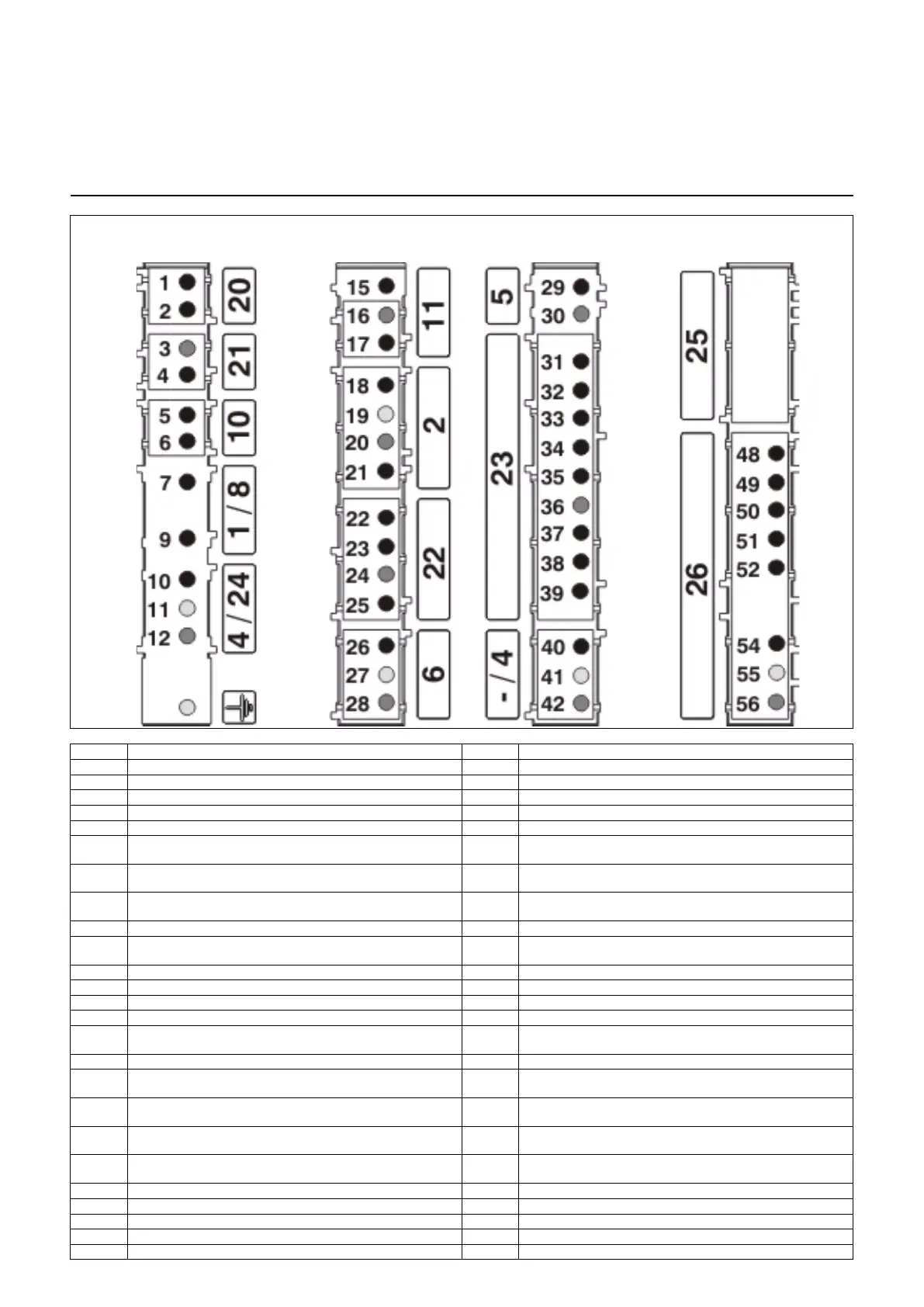

Anschlusskasten
Stecker Nr
Klemme Klemme Klemme Klemme
Stecker Nr
Stecker Nr
Stecker Nr
Fern-
entriegelung
Anzeige
Störung
Gasdruck-
wächter
Brenner-
motor
Stromversorgung L1 FlammenüberprüfungMagnetventil IIBetriebstundenzähler
Dauerlüftung ZündungStellantrieb
Regler
Luftdruck-
wächter
Klemme Bezeichnung Klemme Bezeichnung
1 Klemme A des Automaten 29 Klemme 3 des Automaten
2 Klemme 9 des Automaten 30 Neutral
3 Neutral 31 Klemme T7 am Wiel.-Stecker 4P. (1 des SM-Steckers)
4 Klemme B des Automaten 32 Klemme C des Automaten (2 des SM-Steckers)
5 Klemme 4 des Automaten 33 Klemme T1 am Wiel.-Stecker 7P. (3 des SM-Steckers)
6 Klemme 7 des Automaten 34 Klemme B5 am Wiel.-Stecker 4P. (4 des SM-Steckers) und
Phase der Ventil 2
7 Klemme T2 am Wiel.-Stecker 7P. 35 Klemme B4 am Wiel.-Stecker 7P. (5 des SM-Steckers) und
Phase der Ventil 1 (Klemme 5 des Automaten)
9 Klemme 9 des Automaten durch Brücke (oder Temperatur-
regler) Regler
36 Neutral (6 des SM-Steckers)
10 Klemme 4 des Automaten 38 Klemme 4 des Automaten (8 des SM-Steckers)
11 Erde 39 Klemme T8 am Wiel.-Stecker 4P. (Klemme 9 des
SM-Steckers)
12 Neutral 40 Phase
15 Klemme 2 des Automaten 41 Erde
16 Neutral (Klemme 8 des Automaten) 42 Neutral
17 Klemme 9 des Automaten 48 Klemme T8 am Wiel.-Stecker 4P.
18 Klemme B5 am Wiel.-Stecker 4P. und Klemme 4 des
SM-Steckers (Vollast)
49 Klemme T6 am Wiel.-Stecker 4P.
19 Erde 50 Klemme T7 am Wiel.-Stecker 4P. (1 des SM-Steckers)
20 Neutral 51 Klemme T2 am Wiel.-Stecker 7P. durch den Gasdruck-
wächter
21 Klemme 5 des Automaten und Klemme B4 am Wiel.-Stecker
7P. (Kleinlast)
52 Klemme 9 des Automaten
22 Klemme 5 des Automaten und Klemme B4 am Wiel.-Stecker
7P. (Zähler Kleinlast)
54 Phase
23 Klemme B5 am Wiel.-Stecker 4P.und Klemme 4 des
SM-Steckers (Zähler Vollast)
55 Erde
24 Neutral 56 Neutral
25 Phase
26 Phase
27 Erde
28 Neutral
