Пуск
Описание и настройки
Двухступенчатый газовый клапан
2-ступенчатая горелка
MB ZRDLE...B01S...
Компактный модуль со следующими
компонентами:
1 фильтр, 1 регулируемое реле
давления воздуха, 1 нерегулируемый
быстродействующий
предохранительный клапан, 1
регулятор давления, 2 клапана
быстрого закрытия для 1-ой и 2-ой
ступени, с настройкой расхода и
прогрессии при открытии.
При поставке:
- предварительная настройка
клапана соответствует мощностям,
указанным в таблице,
- степень прогрессии установлена на
открытие в
2 оборота,
- клапан 2-ой ступени открыт на
максимум,
- реле давления установлено на мин.
Общие руководства по настройке:
- Настройка для второй ступени
выполняется только посредством
активирования регулятора
давления:

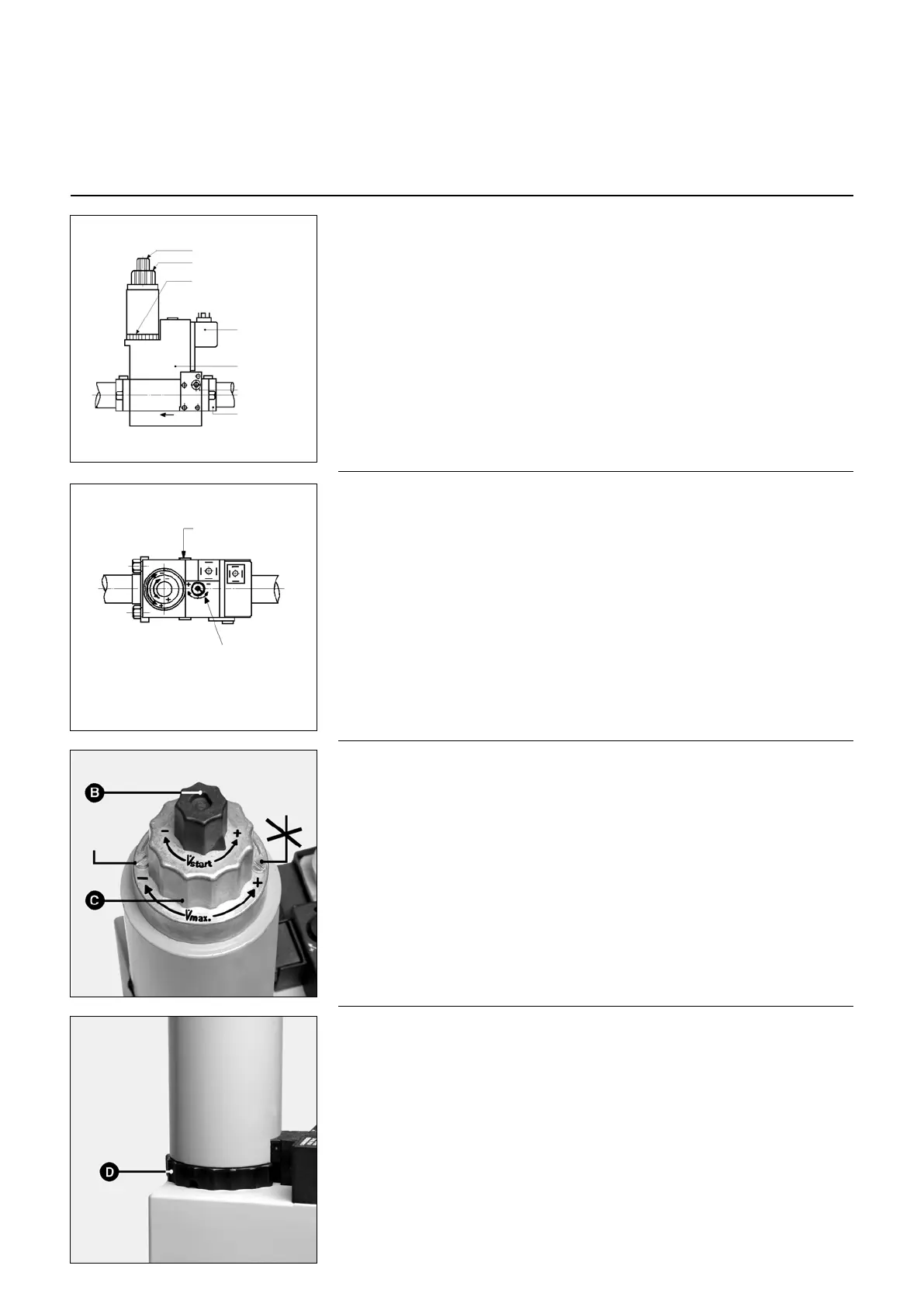

Клапан второй ступени (С) открыт
до максимума.
- Степень прогрессии при розжиге и
переходе от одной ступени на
другую настраивается
посредством элемента В.
Настройка для первой ступени
выполняется посредством ободка
D.
Настройка регулятора давления:
Давление на регуляторе измеряется
в точке pBr.
Настройкой давления достигается
нужный расход.
Настройка степени прогресси
Эта функция гидравлического
тормоза действует на расход при
розжиге и при переходе от одной
ступени к другой.
• Открутите пластиковый колпачок В.
• Переверните его и
используйте как
гаечный ключ. Величина хода
настройки составляет 3 оборота.
• При вращении в направлении:
стрелки - : степень прогрессии
будет увеличиваться
стрелки + : степень прогрессии
будет уменьшаться.
Особый случай
Настройка номинального расхода
Требуется только в том случае, если
расход, считанный при давлении
4 мбар на регуляторе слишком
большой.
Выполните следующее:
• Открутите стопорный винт, не
трогая
окрашенный винт напротив.
Длина хода элемента С составляет
4,5 оборота.
• Вращайте винт по часовой стрелке
в направлении стрелки - :
расход уменьшится и наоборот.
Возможно понадобится
корректировка настройки давления.
• Затяните стопорный винт.
Регулировка расхода розжиг
