Cuenod NC12 - Funktionsdiagramm der Feuerungsautomaten

10/2007 - Art. Nr. 13 017 700B32
Inbetriebnahme

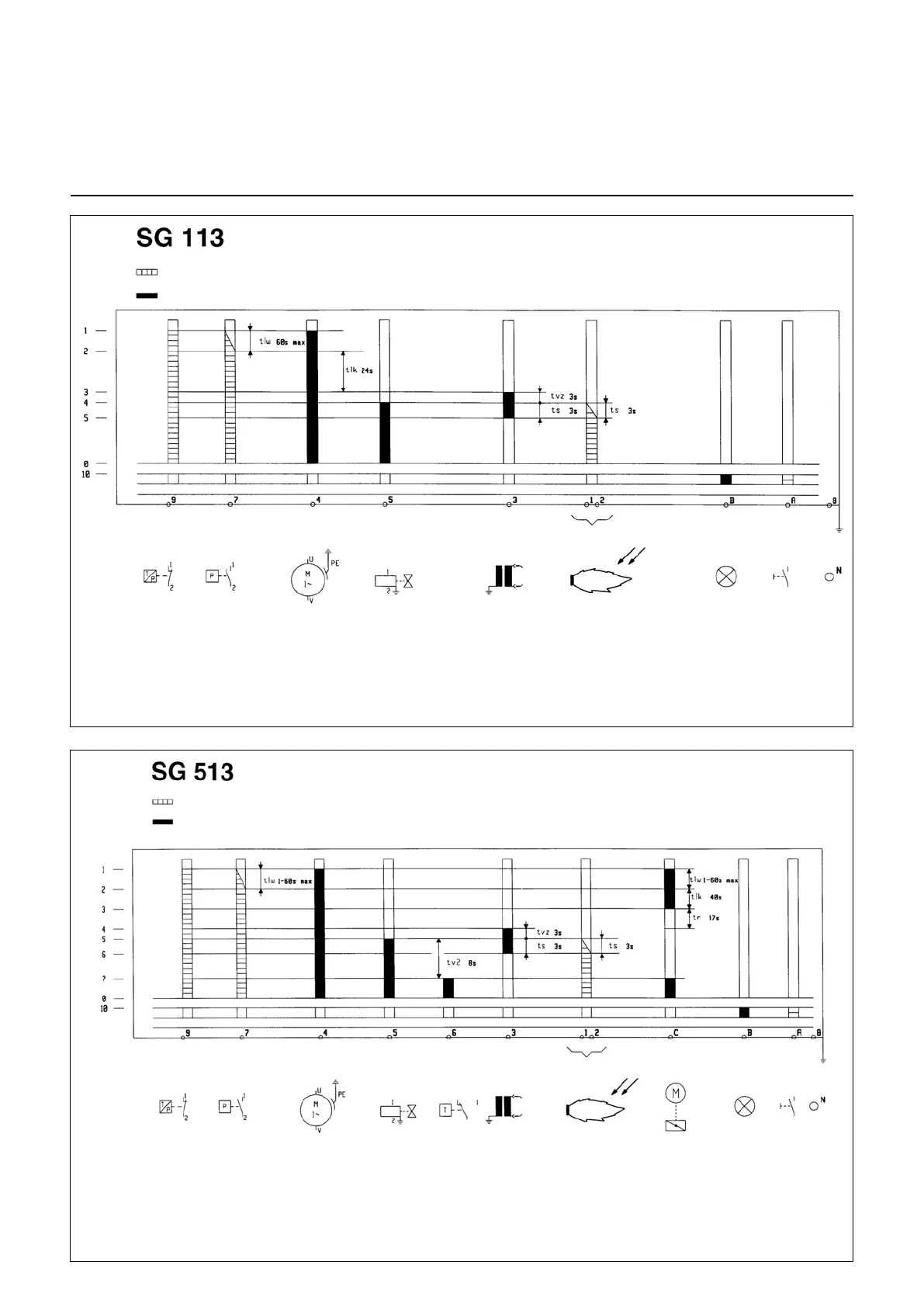

Funktionsdiagramm der Feuerungsautomaten
Erforderliche Eingangssignale
Ausgangssignale
Begrenzer Luftdruckwächter Brennermotor Gasventil Zündtrafo Flammenwächter Störung Entriegelung
1 Einschaltung Automat und Motor.
2 Prüfung Luft
3 Ende der Vorbelüftung und Einschaltung Zündtrafo
4 Einschaltung Gasventil.
5 Flammenüberprüfung und
Betriebsbedingungen
0 Regelabschaltung
10 Störmodus
tlw Wartezeit Luftdruckwächter
tlk Vorbelüftungszeit
tvz Vorzündzeit
ts Sicherheitszeit
Begrenzer Luftdruckwächter Brennermotor Gasventil Regelung Transformator Flammenwächter Stellantrieb Störung Entriegelung
1 Einschaltung Automat, Motor und Stellantrieb
2 Prüfung Luft
3 Ende der Vorbelüftung
4 Einschaltung Transformator
und Ende der Vorbelüftung
5 Einschaltung Gasventil
6 Flammenüberprüfung
7 Einschaltung Stellantrieb und Gasventil;
Betriebsbedingungen
0 Regelabschaltung
10 Störmodus
tlw Wartezeit Luftdruckwächter
tlk Öffnungszeit des Stellantriebs und
Abzug Vorbelüftung
tr Schließzeit des Stellantriebs
tvz Vorzündzeit
ts Sicherheitszeit
tv2 Mindestzeit zw. Gasventil 1 u. 2
Erforderliche Eingangssignale
Ausgangssignale
