10/2007 - Art. Nr. 13 017 700B 31
Inbetriebnahme

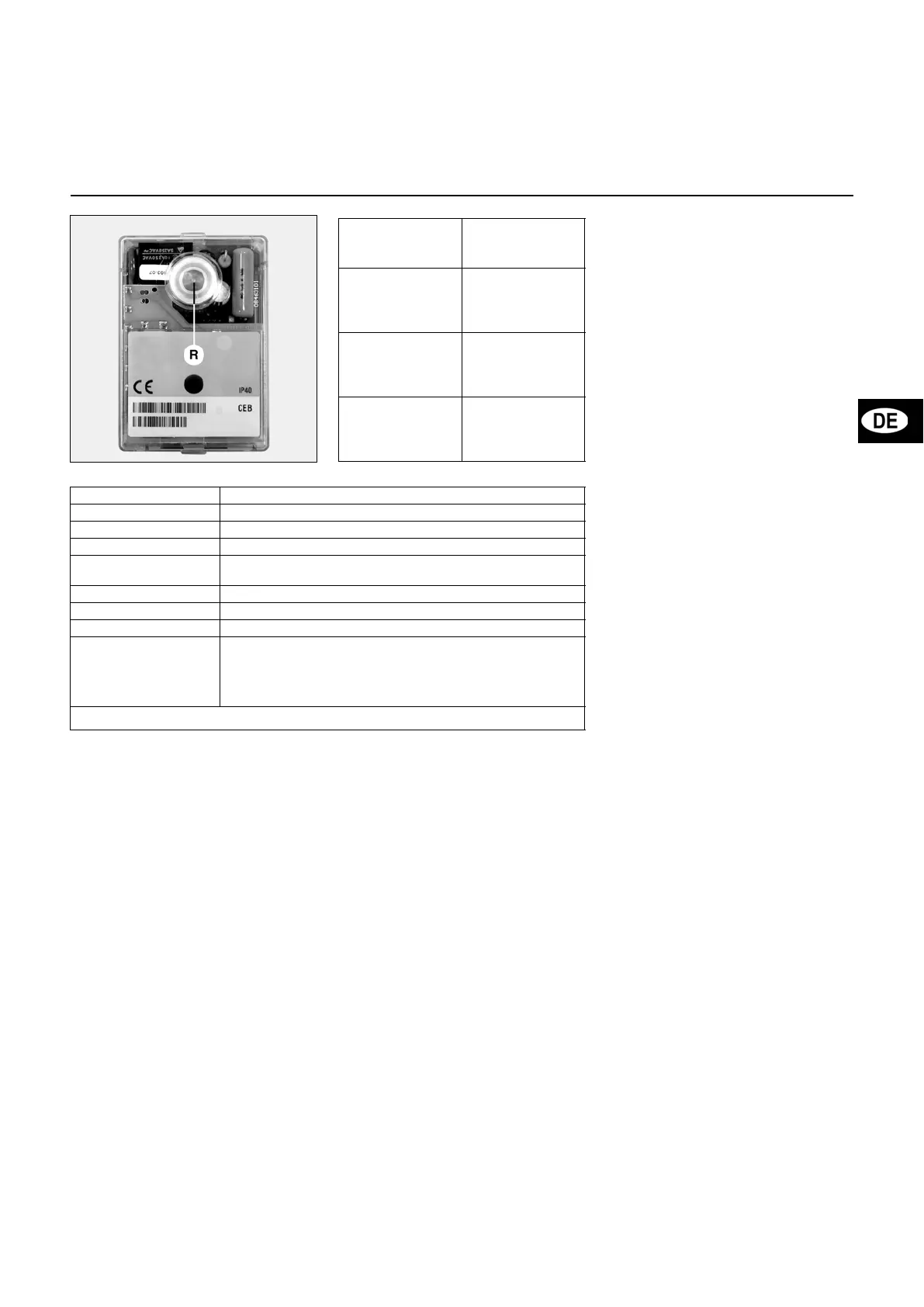

Beschreibung der Feuerungsautomaten SG 113 - SG 513
Die Gas-Feuerungsautomaten
- SG 113 einstufig,
- SG 513 zweistufig,
sind Geräte, dessen Programm von
einem Mikrosteuerbaustein verwaltet
wird. Sie umfassen ausserdem die
Störungsanalyse durch codierte Licht-
signale.
Im Fall einer Störung leuchtet der Ent-
störknopf
R
. Dann blinkt der Störungs-
code im 10-Sekunden-Takt, bis die
Entriegelung des Automaten erfolgt ist.
Dank des nicht flüchtigen Speichers des
Mikroprozessors kann eine Störung
nachträglich rekonstruiert werden.
Der Automat schaltet ohne Signalan-
zeige ab, wenn die erforderliche Min-
destspannung unterschritten wird. Nach
Wiedererreichen einer normalen Netz-
spannung erfolgt ein automatischer
Neustart.
Der laufende Betrieb
muss alle
24
Stunden über den Regelthermostat
unterbrochen werden.
Bei Aus- und Einbau des
Automaten muss das Gerät span-
nungsfrei sein. Der Automat darf
weder geöffnet noch repariert
werden.
Drruck auf
R
während ...
… bewirkt ...
… weniger als 9
Sekunden ...
die Ent- oder
Verriegelung des
Automaten.
… zwischen 9
und 13
Sekunden ...
das Löschen der
Statistiken.
… mehr als 13
Sekunden ...
keine Wirkung
auf den Automa-
ten.
Blink-Code Störungsbezeichnung
Kein Flammensignal nach Ablauf der Sicherheitszeit.
Fremdlicht bei der Vorbelüftung und Vorzündung.
Luftdruckwächter: Kontakt schließt nicht.
Luftdruckwächter: Kontakt öffnet sich beim Start oder im
laufenden Betrieb.
Luftdruckwächter: Kontakt ist verschweißt.
Flammenausfalls im laufenden Betrieb.
— Feuerungsautomat wurde absichtlich angehalten.
Code
–
Zeichenerklärung
Kurzes Lichtsignal
Langes Lichtsignal
Kurze Pause
Lange Pause
Die im Sicherheitskasten gespeicherten Informationen des MDE-Systems können von einem Cuenoskop in Klartext gelesen
werden oder von einem PC mit der Software Cuenocom extrahiert und dann gelesen werden.
