Cuenod NC12 - Beschreibung und Einstellungen Verbrennungsluft

10/2007 - Art. Nr. 13 017 700B28

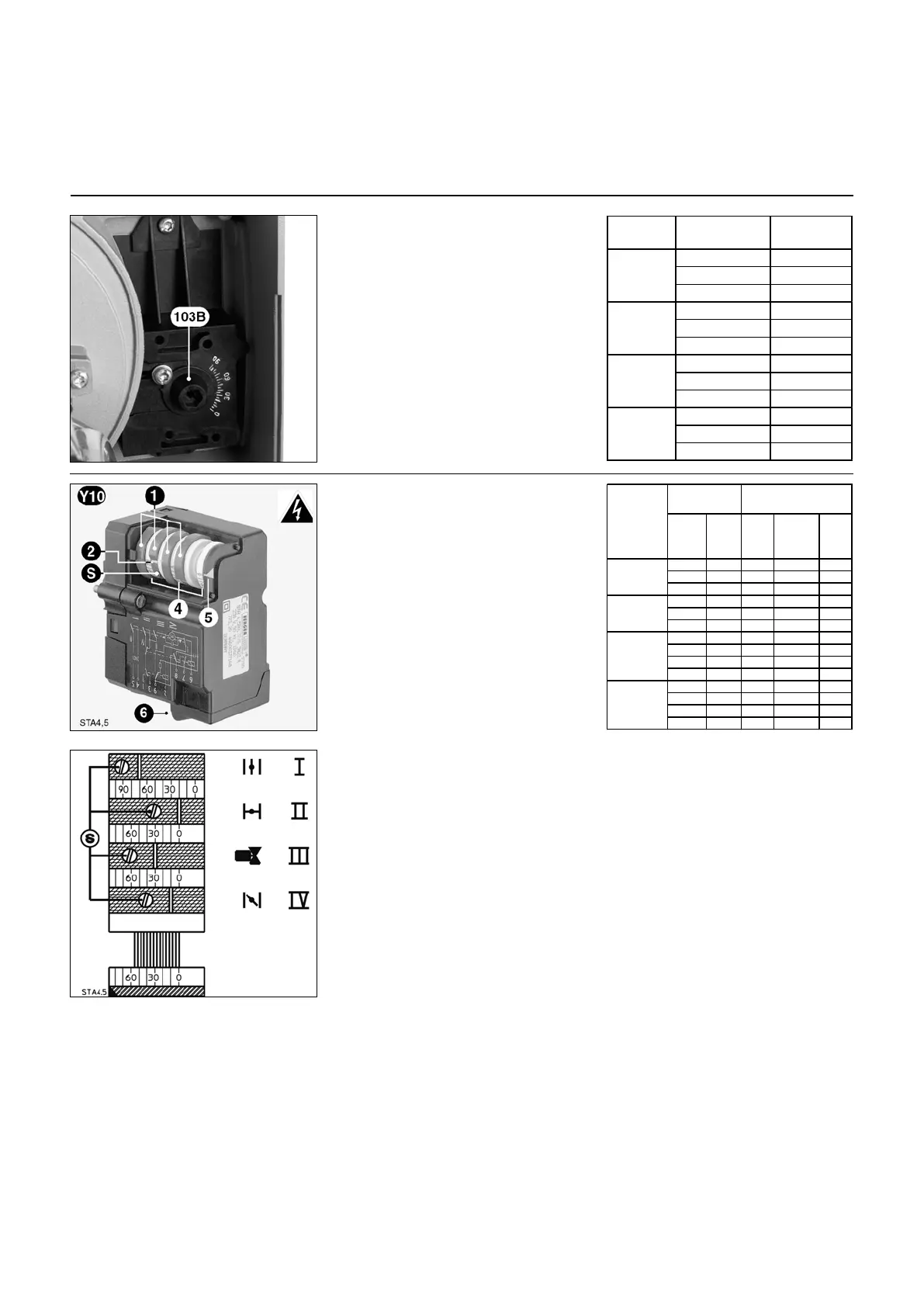

Inbetriebnahme
Beschreibung und Einstellungen
Verbrennungsluft
1-stufiger Brenner
Handbedienung 103 B
• Verriegelungsschraube lösen.
• Luftklappenöffnung (zwischen 0 und
90) entprechend der gewünschte
Leistung auswählen.
• Gemäß Tabelle einstellen.
• Schraube ziehen.
2-stufiger Brenner
Stellmotor Y10
1 Vier verstellbare rote Nocken
2 Markierung der Nockenstellung
bezogen auf die Skalen 4
S Stellschraube der Nocken
4 Drei zwischen 0 und 160° geteilte
Skalen
5 Zeiger der Luftklappenstellung
6 Abziehbarer Steckverbinder
Nockenfunktion
Nocke Funktion
I Luftnenndurchsatz
II Luftabschluss bei Stillstand 0°
III Versorgung Ventil 2. Stufe
• Einstellung zwischen dem Wert
der Nocke
IV und dem Wert der
Nocke
I . In den meisten Fällen
ist eine Einstellung genau auf
die Mitte richtig.
IV Luftdurchsatz 1. Stufe.
Einstellungen
• Brennerhaube abnehmen.
• Nulleinstellung der Nockentrommel
kontrollieren.
• Nocken gemäß Kesselleistung und
den in nebenstehender Tabelle
angegebenen Werten voreinstellen.
Dafür:
• Nocken mithilfe der Schrauben
S
einstellen. Die Winkelstellung kann an
der Positionsmarkierung der
einzelnen Nocken abgelesen werden.

Brenner
1-stufi
g
Brennerleistung
kW
Luftklappen-
öffnun
g
(
°
)
80 30
100 40
120 60
110 30
130 35
160 60
160 60
180 75
210 90
160 70
180 90
210 90
NC21 +
MBDLE407
NC21 +
MBDLE412
NC12
NC16
1. St. 2. St.
1. St.
Nocke
IV
Stufen-
übergang
Nocke III
2. St.
Nocke
I
50 80 12 20 30
55 110 17 30 80
60 120 18 30 70
60 110 15 25 40
70 140 18 30 50
90 160 20 40 75
80 150 20 35 50
90 170 22 35 70
90 180 22 35 75
110 210 25 60 90
80 150 20 35 52
90 170 22 45 70
90 180 22 45 82
110 210 25 45 90
NC21 + MB-
ZRDLE407
NC21 + MB-
ZRDLE412
Brennerleistung
kW
Luftklappenöffnung in °
NC12
NC16
Brenner
2-stufig
