10/2007 - Art. Nr. 13 017 700B30
Inbetriebnahme
Beschreibung und Einstellungen

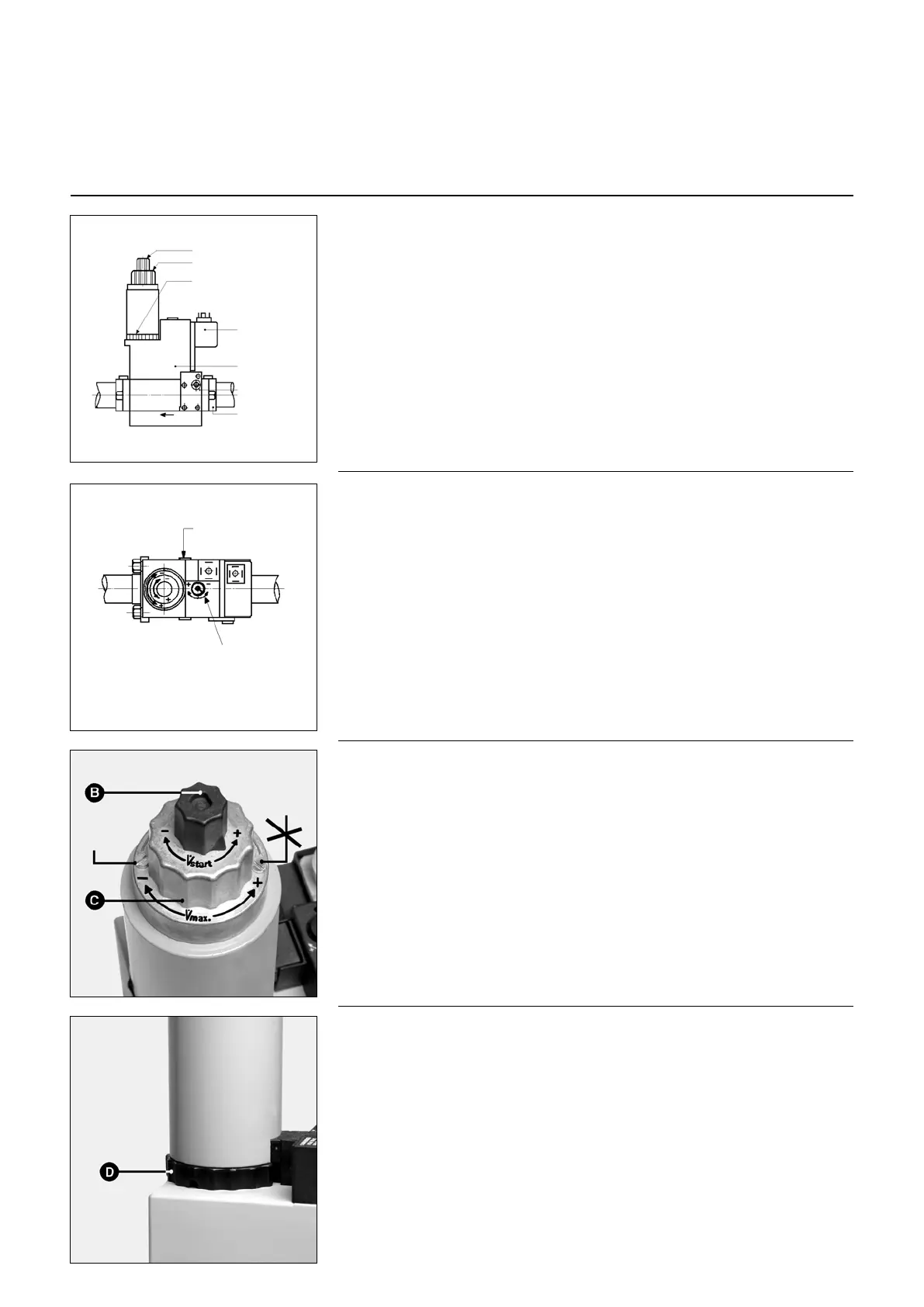

Zweistufiges Gasventil
Zweistufiger Brenner
MB ZRDLE...B01S..
Kompakteinheit mit folgenden Kompo-
nenten:
1 Filter, 1 einstellbarer Druckwächter,
1 nicht einstellbares schnell öffnendes
und schließendes Sicherheitsventil,
1 einstellbarer Druckregler, 2 Ventile mit
Schnellverschluss für 1. und 2. Stufe,
mit Einstellung von Durchfluss und
Progressivität bei der Öffnung.
Ab Werk ist:
- das Ventil auf die in der Tabelle
angegebenen Leistungswerte vorein-
gestellt
- die Progressivität auf eine Öffnung von
zwei Umdrehungen eingestellt
- das Ventil 2. Stufe maximal geöffnet
- der Druckwächter auf den Minimalwert
eingestellt.
Vorgangsweise bei der Einstellung
- Die Einstellung für die 2. Stufe erfolgt
ausschließlich durch Betätigen des
Druckreglers; das Ventil 2. Stufe
(Knopf
C
) ist maximal geöffnet.
- Die Einstellung der Progressivität bei
der Zündung und beim Stufenüber-
gang erfolgt durch Betätigen des
Knopfes
B
.
Die Einstellung für die 1. Stufe erfolgt
durch Betätigen des Drehkranzes
D
.
Einstellung des Druckreglers:
Der Druck aus dem Druckregler wird in
pBr
gemessen.
Der eingestellte Druck liefert den
gewünschten Durchsatz.
Einstellung der Progressivität
Diese hydraulische Bremsfunktion wirkt
auf den Zünddurchfluss und auf den
Stufenübergang.
• Plastikschutzkappe
B
aufdrehen.
• Umgedreht als Verstellwerkzeug
verwenden.Die Einstellung hat einen
Weg von 3 Umdrehungen.
• Drehrichtung:
–Pfeil:
höhere Progressivität
+Pfeil:
niedrigere Progressivität
Spezialfall
Einstellung Nenndurchfluss
Dieser Vorgang ist nur dann notwendig,
wenn der abgelesene Durchfluss bei
4 mbar am Druckregler zu hoch ist.
Folgendermaßen vorgehen:
• Blockierschraube herausdrehen, ohne
die versiegelte Schraube gegenüber
zu lösen. Der Gesamtweg der Kappe
C
beträgt 4,5 Umdrehungen.
• Im Uhrzeigersinn (
–Pfeil
) drehen:
Durchflussmenge sinkt und umgekehrt.
Eine Korrektur der Druckeinstellung
kann erforderlich sein.
• Blockierschraube wieder anziehen.
Progressivitätseinstellung
Hauptdurchsatzregelung
Einstellung 1. Stufe
Druckwächter
Magnetspule
Filterzugang
Anschluss-
flansch
pBr
Einstellung des
Druckreglers
S 20 = von 4 bis 20 mbar
S 50 = von 4 bis 50 mbar
Blockier-
schraube
Vers. Schraube
Durchflussregelung 1. Stufe
• Blockierschraube herausdrehen, ohne
die versiegelte Schraube gegenüber
zu lösen.
• Drehkranz
D
händisch (ohne
Werkzeug) im Uhrzeigersinn drehen:
die Durchflussrate sinkt und um-
gekehrt.
• Blockierschraube wieder anziehen.
