10/2007 - Art. Nr. 13 017 700B44
Пуск
Контроль и настройки
Смесительное устройство, вторичный воздух
Контроль и настройки
смесительного устройства
При поставке горелка настроена на
сжигание природного газа.

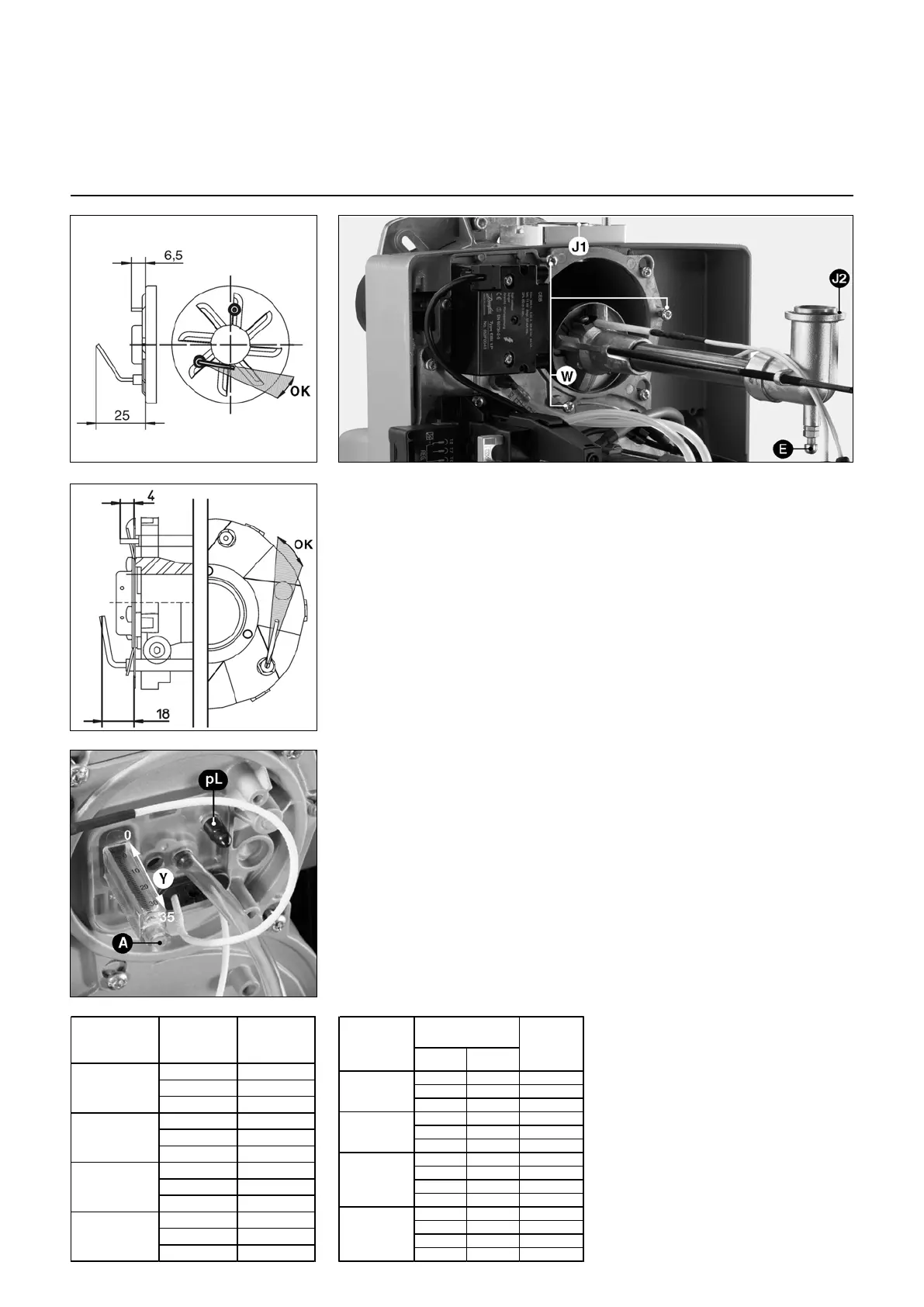

• Проверьте по рисункам розжиговый
электрод и ионизационный зонд.
• При монтаже проверьте положение
кольца круглого сечения
J2
.
• Раскрутите винт с шарвой головкой
Е
(по часовой стрелке) для
крепления головки.
• Расположите на крышке проходной
изолятор кабеля.
• Закрепите крышку (3 винта
W
).
• Натяните розжиговый кабель и
вставьте его на трансформаторе.
• Вставьте на крышке закрепленный
на клеммной коробке
ионизационный кабель.
• Проверьте плотность.
Вторичный воздух
Это количество воздуха, проходящее
между диаметром подпорной шайбы
и жаровой трубой. Положение
подпорной шайбы (размер
Y
) можно
считать по шкале от 0 до 35 мм.
Максимальное количество
вторичного воздха соответствует 35,
а минимальное - 0.
Это значение изменяется для
наладки:
- необходимой мощности,
- качества розжига ( ударная нагрузка,
вибрация, выдержка времени),
- качества сжигания.
Настройка
Настройка приведенных ниже
параметров выполняется без снятия
горелки, при останове или во время
работы горелки.
При уменьшении размера
Y
(по
часовой стрелке) показатель СО
2
увеличивается и наоборот.
• Поверните винт
А
в желаемом
направлении.
NC16/NC21
NC12
Горелка
1-
ступе нчатая
Мощность
горелки
кВт
Размер
Y
мм
80 10
100 20
120 20
110 10
130 15
160 35
160 25
180 35
210 35
160 20
180 20
210 35
NC12
NC16
NC21 +
MBDLE407
NC21 +
MBDLE412
1-
ая
ст
.2-
ая
ст
.
50 80 15
55 110 20
60 120 20
60 110 5
70 140 10
90 160 30
80 150 15
90 170 25
90 180 35
110 210 35
80 150 10
90 170 25
90 180 30
110 210 35
NC16
NC21 + MB-
ZRDLE407
NC21 + MB-
ZRDLE412
Горелка
2-
ступенчатая
Мощность
горелки
кВт
Разме р
Y
мм
NC12
