Cuenod NC12 - Общий Вид

10/2007 - Art. Nr. 13 017 700B40
Общая информация
Описание горелки
Объем поставки
Общий вид
Описание горелки
Газовые горелки NС12, NC16 и
NC21 GX моноблочной конструкции
представляют собой одно-или
двухступенчатые горелки с наддувом
(низкий NOx).
Для горелки используются газы,
указанные в таблице, при условии
правильной настройки в соответствии
с давлением, с учетом варьирования
теплотворной способности
природного газа. (См. Технические
Данные)
Горелки могут быть установлены на
все теплогенераторы,
соответствующие нормам ЕН 303.1.
Для головки горелки предусмотрены
два варианта длины (Т1-Т2).
Прибор управления предназначен
для прерывистой работы (максимум
24 часа непрерывной работы).
Объем поставки
Горелка с колпаком поставляется в
коробке весом 25 кг, в которой
находятся:
- Пакет с монтажными
комплектующими:
- Крепежный фланец,
- Уплотнение дверцы котла,
- 1 пакет с винтами.
- Папка с документацией следующего
содержания:
- инструкции по эксплуатации,
- электрическая и гидравлическая
схема,
- табличка для котельной,
- гарантийный сертификат,
- самоклеющийся передний щиток
для монтажа с
повернутым вниз
колесом воздуходувки.
- Газовая арматура со встроенным в
клапане фильтром.

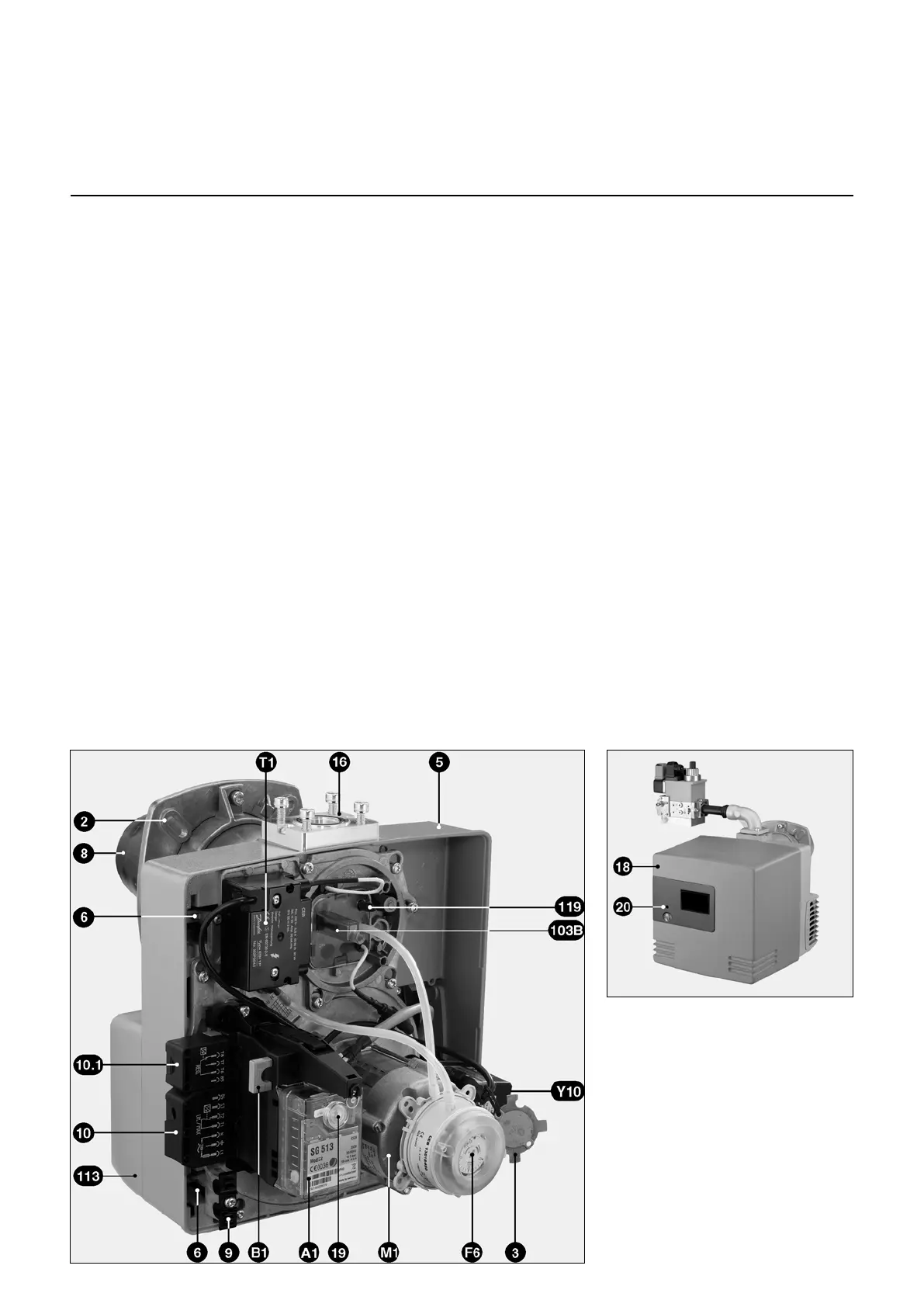

Регулирование воздущной заслонки
Y10 Серводвигатель (2 ступени)
103B Ручное (1 ступень)
A1 Прибор управления
B1 Измерительный мостик
F6 Реле давления воздуха
M1 Двигатель воздуходувки
T1 Трансформатор розжига
2 Соединительный фланец горелки
5 Корпус (колесо воздуходувки внизу)
6 Устройство для крепления панели
8 Жаровая труба
9 Кабельный зажим: кабель к газовой
арматуре, подключение тока к котлу
10 7-полюсный (1 и 2 ступени)
10.1 4-полюсный (1-ая ступень-
регулирующий термостат)
16 Клеммная колодка для подключения
газовой арматуры
18 Колпак
19 Кнопка (световая индикация помехи,
деблокирование и отключение прибора
управления)
20 Крепежный винт колпака (Тх25)
113 Воздушная коробка
119 Точка измерения давления воздуха pL
