10/2007 - Art. Nr. 13 017 700B 37
Wartung

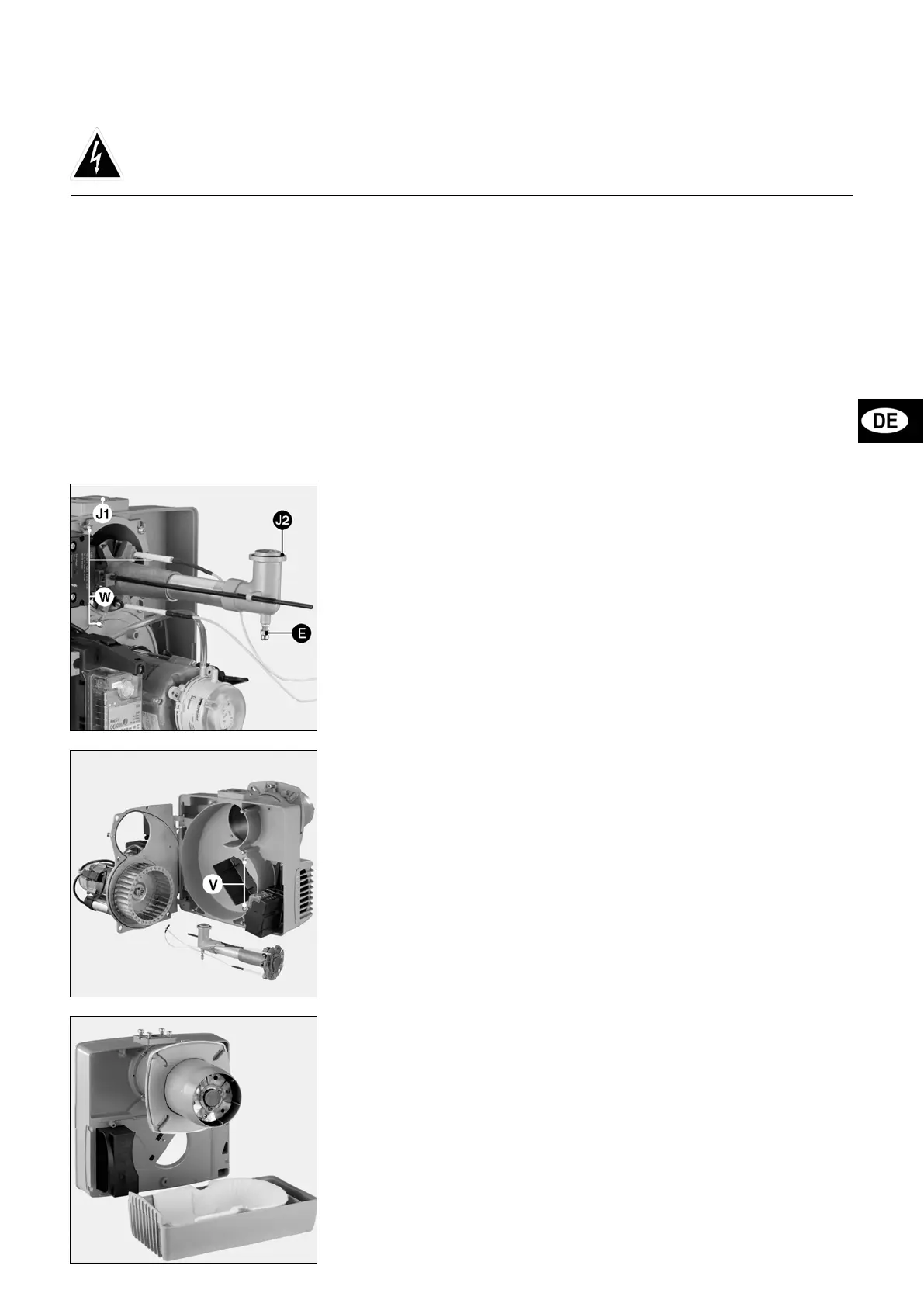

Kontrolle der Mischeinrichtung
• Zündkabel vom Trafo abziehen.
• Kabel der Ionisationssonde vom
Deckel abziehen.
• Die drei Deckelschrauben
W
lösen.
• Die Gegenmutter der Gasleitung
vollständig in Uhrzeigersinn lösen.
• Die Kugelkopfschraube
E
vollständig
entgegen den Uhrzeigersinn lösen.
• Brennkopf herausziehen.
• Zustand und Einstellung der Zünd-
elektrode, der Ionisationssonde, der
Stauscheibe und der Gasdüse über-
prüfen.
• Defekte Teile ersetzen.
• Wenn nötig, die vom Deckel aus
zugänglichen Teile von Staub
befreien.
• Beim Wiedereinbau überprüfen, ob die
Ringdichtung
J2
vorhanden ist und
richtig liegt.
Reinigung des Luftkastens
• Die zwei Schrauben der Gasarmatur
auf dem Gehäuse entfernen.
• Brenner (Bajonett) herausziehen und
am Boden ablegen.
• Die zwei Schrauben
V
des Luftkastens
lösen.
• Kasten und Schallisolationsschaum
entstauben.
• Luftkasten und anschließend den
Brenner wieder einbauen.
• Gasarmatur befestigen:
Das Vorhandensein und die
Position des O-Rings
J1
im
Flansch auf dem Gehäuse prüfen.
• Auf Dichtheit prüfen.
Reinigung des Luftgehäuses
• Mischeinrichtung ausbauen.
• Motorkabel abziehen.
• Die fünf Schrauben der Motorplatte-
von unten nach oben lösen.
• Die Geräteplatte mit ihrem Haken am
Gehäuse aufhängen.
• Luftleitung und Lüfterrad von Staub
befreien.
• Den Satz wieder zusammenbauen.
Wichtig
Mindestens einmal jährlich durch einen
Techniker warten lassen.
• Stromzufuhr am Schutzschalter
abschalten.
• Überprüfen, dass keine Spannung
anliegt.
• Brennstoffzufuhr abschalten.
• Dichtheit überprüfen;
Keine unter Druck stehenden Medien
oder chlorhaltigen Produkte verwenden.
Die Einstellwerte sind im Abschnitt
„Inbetriebnahme“
angegeben.
Originalersatzteile verwenden.
• Brennerhaube abnehmen.
Abmontieren des Endstücks.
• Den 7-poligen Stecker lösen.
• Die zwei Schrauben der Gasrampe auf
dem Gehäuse entfernen.
• Die Schraube der Schelle lockern.
• Den Brenner herausnehmen und auf
den Boden legen.
• Die vier Schrauben des Endstücks um
fünf Umdrehungen lockern und das
Endstück ausbauen.
• Das Endstück austauschen,
kennzeichnen und befestigen.
• Die gesamte Vorrichtung in
umgekehrter Reihenfolge wie beim
Ausbau wieder einbauen.
• Nötigenfalls den Zwischenraum
zwischen Feuerraumtür und neuem
Flammrohr mit feuerfestem Material
auskleiden.
• Später Dichtheit kontrollieren.
Kontrolle des Gasfilters
Der externe oder im Ventil eingebaute
Filter muss mindestens einmal jährlich
überprüft und das Filterelement bei
Verschmutzung ersetzt werden.
• Deckelschrauben entfernen.
• Filterelement herausnehmen und
darauf achten, dass in seinem Sitz
kein Schmutz zurückbleibt.
• Ein neues identisches Element
einsetzen.
• Dichtung, Deckel und Fixierschrauben
wieder anbringen.
• Gaskugelhahn öffnen.
• Dichtheit überprüfen.
• Verbrennung kontrollieren.
Gasventile
Die Ventile bedürfen keiner besonderen
Wartung.
Jeglicher Eingriff ist unzulässig.
Defekte Ventile müssen durch einen
Techniker ausgetauscht werden, der
anschließend auch neue Dichtheits-,
Funktions- und Verbrennungskontrollen
vornehmen muss.
Überprüfung der Anschlüsse
Am Anschlusskasten, am Gebläsemotor
und am Stellantrieb.
Reinigung der Brennerhaube
• Haube mit Wasser reinigen, dem ein
nicht scheuerndes Mittel zugesetzt
wurde.
• Haube wieder aufsetzen.
Hinweise
Nach jedem Eingriff:
• Verbrennungswerte sowie Dichtheit
der einzelnen Leitungen unter echten
Betriebsbedingungen (geschlossene
Türen, montierte Haube usw.) prüfen.
• Sicherheitskontrollen durchführen.
• Ergebnisse in den entsprechenden
Unterlagen dokumentieren.
