Cuenod NC12 - Клеммная Коробка

10/2007 - Art. Nr. 13 017 700B52
Регулятор
Разъем №
Пуск

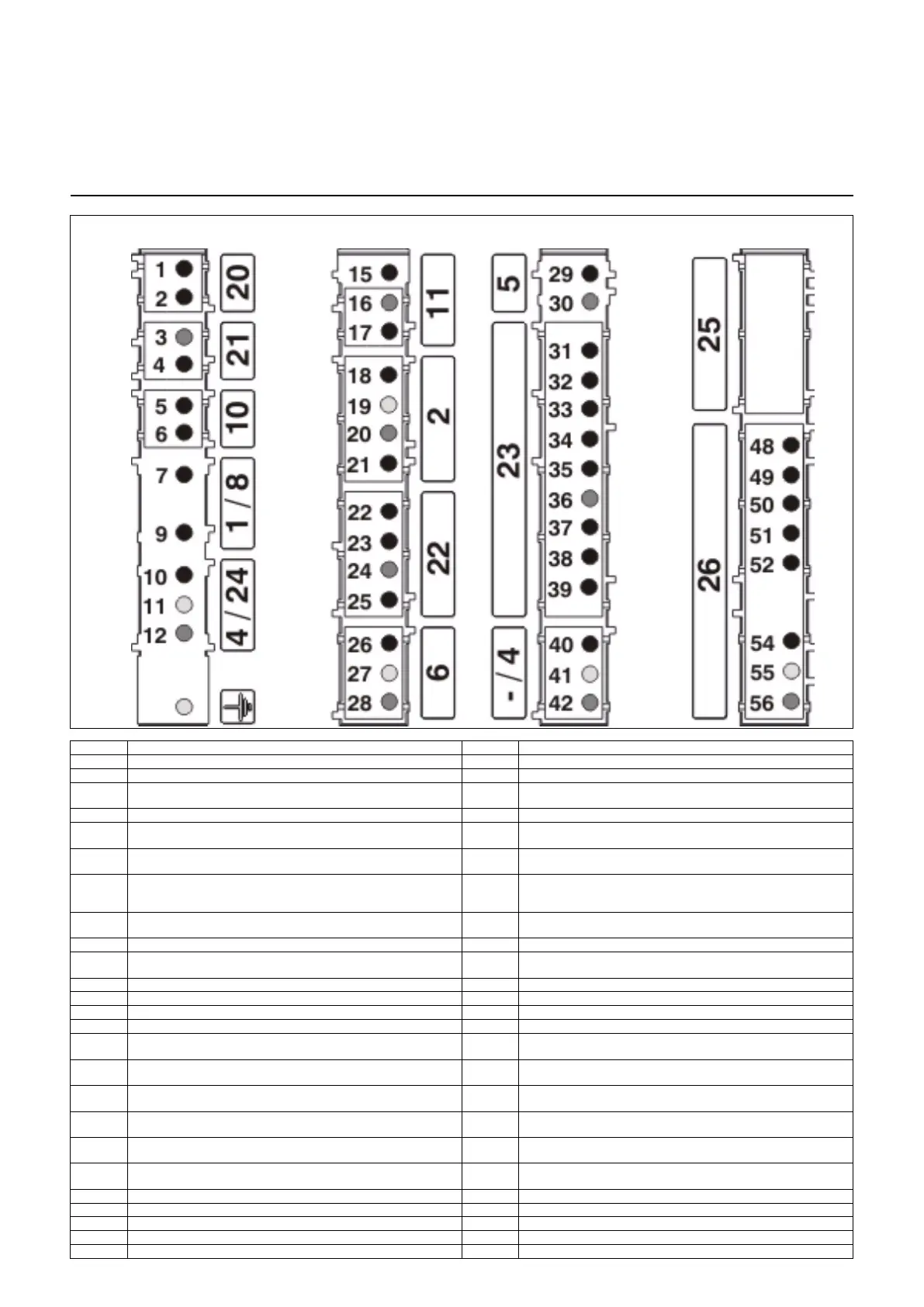

Клеммная коробка
Клемма Разъем № Клемма Разъем №Клемма Разъем №Клемма
Двигатель горелки
Газовый регулятор
Воздушный регулятор
Сигнальная лампа неисправно сти
Дистанционн ая перезагрузка
Электропитание L1 Счетчик часов Контроль пламениКлапан
Постоянная вентиляция РозжигСерводвигатель
Клемма Наименование Клемма Наименование
1 Клемма A блока 29 Клемма 3 блока
2 Клемма 9 блока 30 Нейтраль
3 Нейтраль 31 Клемма T7 на 4-полюсном разъеме Wieland
(клемма 1 разъема серводвигателя)
4 Клемма B блока 32 Клемма C блока (клемма 2 разъема серводвигателя)
5 Клемма 4 блока 33 Клемма T1 на 7-полюсном разъеме Wieland
(клемма 3 разъема серводвигателя)
6 Клемма 7 блока 34 Клемма B5 на 4-полюсном разъеме Wieland и клемма 4
разъема серводвигателя и фаза клапана 2
7 Клемма T2 на 7-полюсном
разъеме Wieland 35 Клемма B5 на 7-полюсном разъеме Wieland
(клемма 5 разъема серводвигателя) и фаза клапана 1
(клемма 5 блока)
9 Клемма 9 блока через шунт (или температурный
регулятор) с регулятором
36 Нейтраль (клемма 6 штекера серводвигателя)
10 Клемма 4 блока 38 Клемма 4 блока (клемма 8 штекера серводвигателя)
11 Земля 39 Клемма T8 на 4-полюсном разъеме Wieland
(клемма 9 разъема серводвигателя)
12 Нейтраль 40 Фаза
15 Клемма 2 блока 41 Земля
16 Нейтраль
(клемма 8 блока)42Нейтраль
17 Клемма 9 блока 48 Клемма T8 на 4-полюсном разъеме Wieland
18 Клемма B5 на 4-полюсном разъеме Wieland и клемма 4
разъема серводвигателя (полная нагрузка)
49 Клемма T6 на 4-полюсном разъеме Wieland
19 Земля 50 Клемма T7 на 4-полюсном разъеме Wieland (клемма 1
разъема серводвигателя)
20 Нейтраль 51 Клемма T2 на 7-полюсном разъеме Wieland газового
регулятора
21 Клемма 5 блока и клемма B4 на 7-полюсном разъеме
Wieland (частичная нагрузка)
52
Клемма 9 блока
22 Клемма 5 блока и клемма B4 на 7-полюсном разъеме
Wieland (счетчик частичной нагрузки)
54 Фаза
23 Клемма B5 на 4-полюсном разъеме Wieland и клемма 4
разъема серводвигателя (счетчик полной нагрузки)
55 Земля
24 Нейтраль 56 Нейтраль
25 Фаза
26 Фаза
27 Земля
28 Нейтраль
