Cuenod NC12 - Page 50

10/2007 - Art. Nr. 13 017 700B50
Ограничитель Реле давления воздуха Двигатель горелки Газовый клапан Трансформатор Реле факела Помеха Сброс
1 Пуск прибора управления и двигателя
2 Проверка давления воздуха
3 Конец предварительной продувки и включение
трансформатора розжига
4 Подача напряжения на газовый клапан
5 Контроль факела и состояние работы
0 Регулировочное отключение
10 Аварийный режимtlw Время удержания реле
давления воздуха
tlk Время предварительной продувки
tvz Время предварительного розжига
ts Время безопасной задержки
Необходимые входные сигналы
Сигналы старта
Пуск

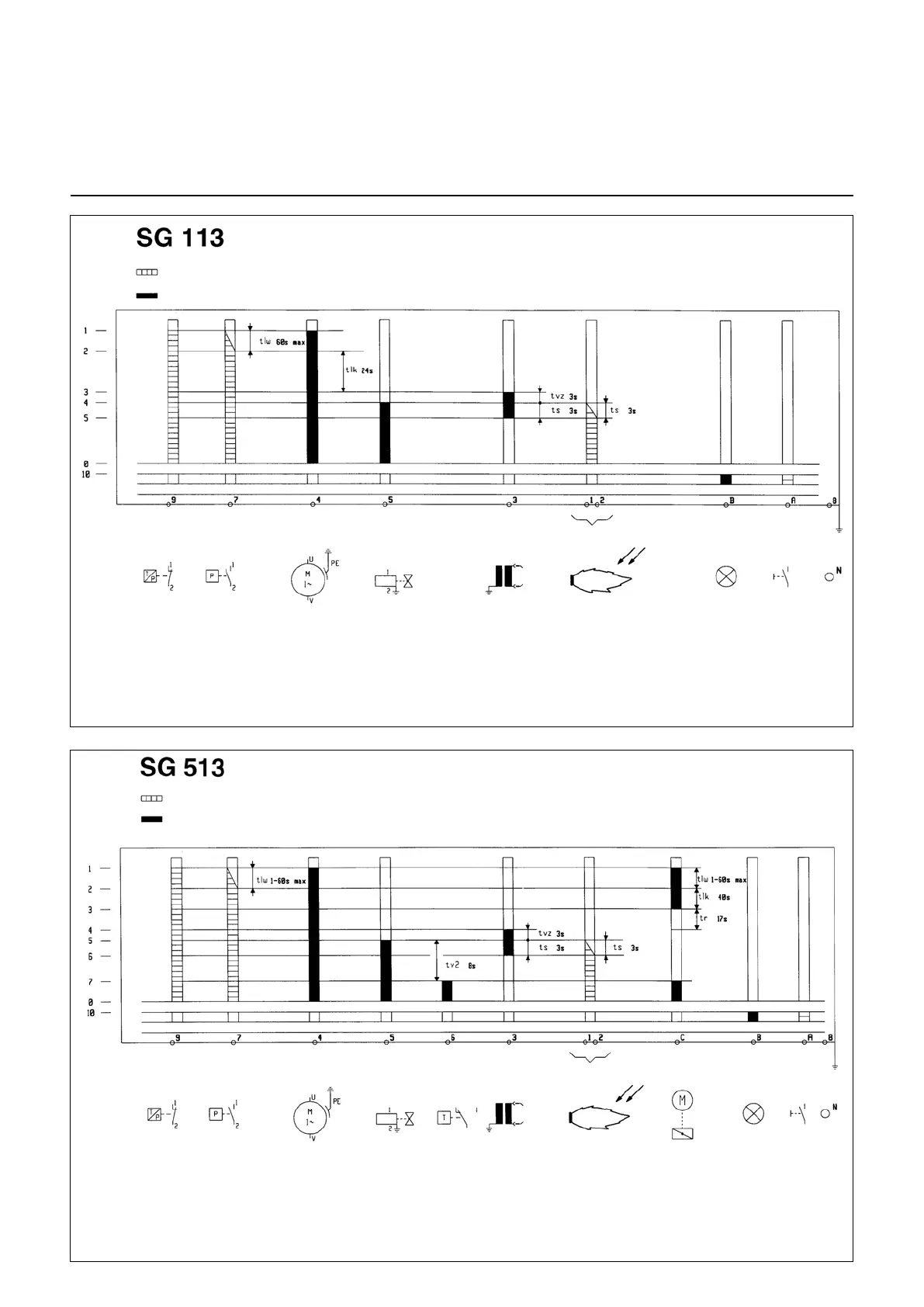

Функциональные схемы приборов управления
Необходимые входные сигналы
Сигналы старта
Ограничитель Реле давления Двигатель Газовый Регулятор Трансформатор Реле факела Серво-двигатель Помеха Сброс
воздуха горелки клапан
1 Пуск прибора управления, двигателя и
серводвигателя
2 Проверка давления воздуха
3 Конец предварительной продувки
4 Пуск трансформатора и конец предварительной
продувки
5 Подача напряжения на газовый клапан
6 Контроль факела
7 Подача напряжения на серводвигатель и
газовый
клапан; состояние работы
0 Регулировочное отключение
10 Аварийный режим
tlw Время удержания реле давления воздуха
tlk Время открытия серводвигателя и предварительной
продувки
tr Время закрытия серводвигателя
tvz Время предварительного розжига
ts Время безопасной задержки
tv2 Минимальное время между газовым клапаном 1 и 2.
