3.9.4 Verwarmingssysteem vullen
GEVAAR: GEVAAR VOOR ELEKTROCUTIE
Tijdens het vullen kan er water uit eventuele lekkages
vrijkomen dat in aanraking met onder spannings staande
onderdelen een elektrische schok kan veroorzaken.
▪ Schakel de stroomtoevoer naar de binnenunit uit
voordat u deze vult.
▪ Na de eerste vulling, vóór het inschakelen van de
binnenunit via de stroomschakelaar, controleren of alle
elektrische delen en aansluitpunten droog zijn.
INFORMATIE
Informatie over de wateraansluiting (zie
"3.6 Wateraansluiting" [4 133]) en waterkwaliteit (zie
"1.2.6 Verwarmingssysteem en aansluiting op
sanitair"[4121]) in acht nemen.
1 Vulslang (pos. a) met terugslagklep (1/2") en een externe
manometer (van klant) aansluiten op de KFE-kraan (pos.b) en
met een slangklem borgen tegen wegglijden.
2 Afvoerslang op de ontluchtingsklep aansluiten en van het
apparaat weg leiden. Ontluchtingsklep met aangesloten slang
openen, de andere ontluchtingsklep controleren of die gesloten
is.
3 Waterkraan (pos.d) van de toevoerleiding openen.
4 KFE-kraan (pos.b) openen en op de manometer letten.
5 Systeem met water vullen tot er op de externe manometer de
ingestelde installatiedruk (installatiehoogte +2m, hierbij is 1m
waterzuil=0,1 bar) is bereikt. De overdrukklep mag niet
geactiveerd worden!
6 Handbediende ontluchtingklep sluiten zodra er water zonder
belletjes vrijkomt.
7 Waterkraan (pos. d) sluiten. KFE-kraan moet open blijven om
de waterdruk aan de externe manometer af te kunnen lezen.
8 Voeding van de binnenunit inschakelen.
9 In de regeling RoCon+ HP1 in het menu ‘Modus’ de
bedrijfsmodus ‘Verwarmen’ selecteren [→ Hoofdmenu
→Modus].
▪ Binnenunit draait na de startfase in de
warmwaterverwarmingsmodus.
10 Tijdens de warmwaterverwarmingsmodus constant de
waterdruk controleren via de externe manometer en, indien
nodig, water bijvullen via de KFE-kraan (pos.b).
11 Het volledige verwarmingssysteem ontluchten zoals
beschreven in "5.3 Hydraulisch systeem ontluchten" [4 145]
(regelkleppen van het systeem openen. Tegelijk kan via de
vloerverdeler het vloerverwarmingssysteem worden gevuld en
gespoeld.).
12 Waterdruk opnieuw controleren via de externe manometer en,
indien nodig, water bijvullen via de KFE-kraan (posb).
13 Vulslang (pos. a) met terugslagklep verwijderen van de KFE-
kraan (pos.b).

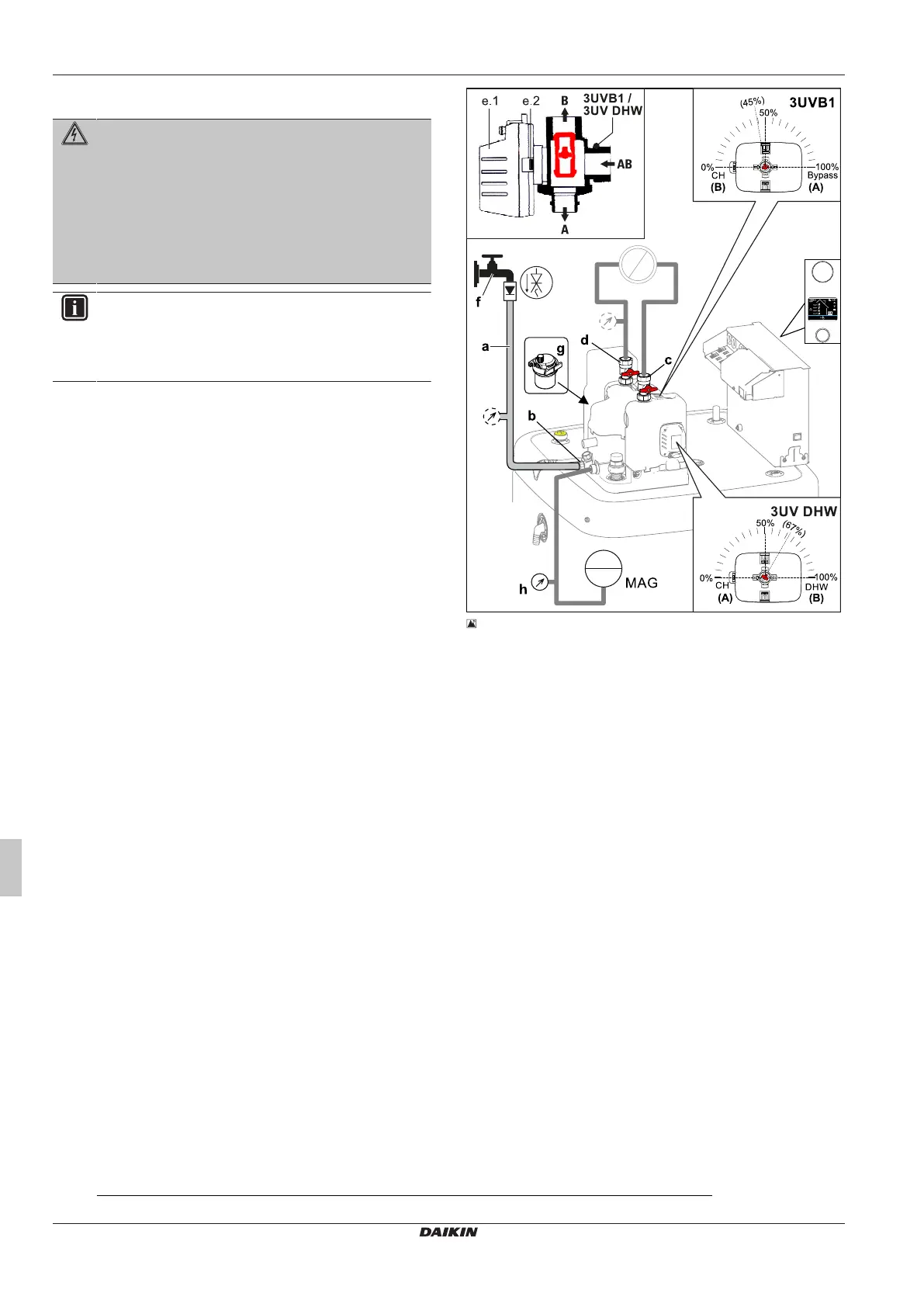

 3‒46 Verwarmingscircuit vullen
a Vulslang met terugslagklep (en manometer
(1)
)
b KFE-kraan
c Kogelkraan aanvoer verwarming
d Kogelkraan retour verwarming
e.1 Klepaandrijving
e.2 Ontgrendelingstoets van de aandrijfblokkering
f Waterkraan
g Automatische ontluchter
h Manometer
3UV DHW 3-weg klep (verdeelklep, warm water/verwarmen/
verwarmingsondersteuning)
3UVB1 3-weg klep (mengklep)
MAG Membraanexpansievat (van klant)
4 Configuratie
Als het systeem niet correct wordt geconfigureerd, werkt het
mogelijk niet zoals verwacht.
De systeemconfiguratie vindt plaats via de bedieningseenheid van
de regeling. Zie hiervoor de gebruiksaanwijzing.
Indien nodig, moet de configuratie van optionele componenten,
bijvoorbeeld de kamerthermostaat of het zonnesysteem worden
uitgevoerd volgens de desbetreffende instructies.
(1)
indien niet reeds geïnstalleerd in het verwarmingssysteem
