Danfoss VLT Micro Drive FC 51 Quick Guide

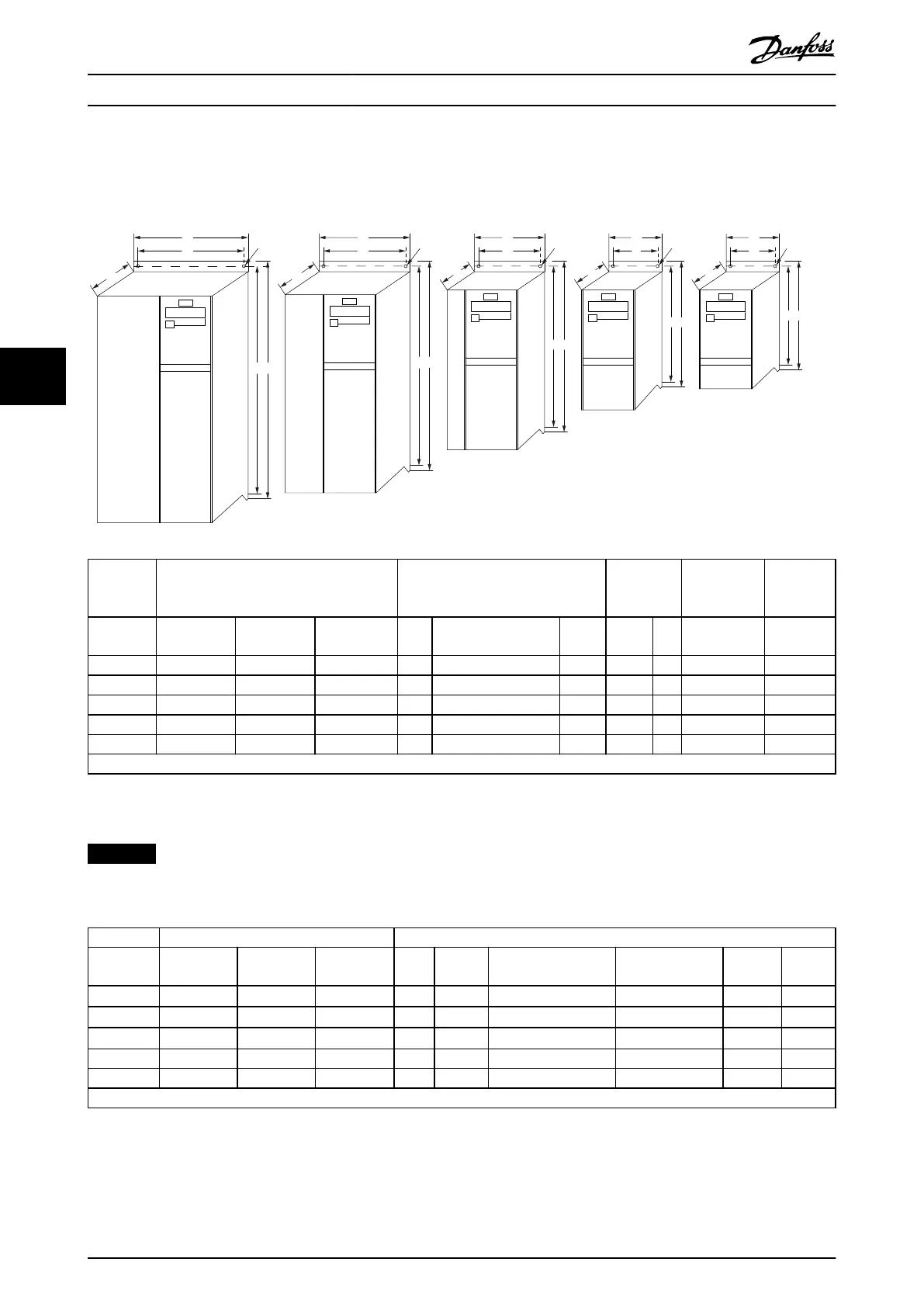

5.3.2 Dimensões Mecânicas
Há um gabarito de furação na aba da embalagem.
B
a A
a A
a A
a A
a A
C
C
C C C
b
B
b
B
b
B
b
B
b
Ø 7mm
M5
M4
M3
M2
M1
Ø 7mm Ø 5.5mm Ø 4.5mm
130BB321.11
Ø 4.5mm
Potência [kW] Altura [mm] Largura
[mm]
Profun-
didade
1)
[mm]
Peso
máximo
Gabinete
metálico
1x200-240 V 3x200-240 V 3x380-480 V A
A (incluindo placa de
desacoplamento)
a B b C [kg]
M1 0,18–0,75 0,25–0,75 0,37–0,75 150 205 140,4 70 55 148 1,1
M2 1,5 1,5 1,5–2,2 176 230 166,4 75 59 168 1,6
M3 2,2 2,2–3,7 3,0–7,5 239 294 226 90 69 194 3,0
M4 11,0–15,0 292 347,5 272,4 125 97 241 6,0
M5 18,5–22,0 335 387,5 315 165 140 248 9,5
1) Para LCP com potenciômetro, adicione 7,6 mm.
Illustration 5.1 Dimensões Mecânicas
NOTICE
Todo o cabeamento deve estar em conformidade com as normas nacionais e locais sobre seção transversal do cabo e
temperatura ambiente. Condutores de cobre de requeridos, (60-75 °C) recomendado.
Potência [kW] Torque [Nm]
Gabinete
metálico
1x200–240 V 3x200–240 V 3x380–480 V Linha Motor Conexão CC/freio
Terminais de
controle
Terra Relé
M1 0,18–0,75 0,25–0,75 0,37–0,75 0,8 0,7
Encaixe
1)
0,15 3 0,5
M2 1,5 1,5 1,5–2,2 0,8 0,7
Encaixe
1)
0,15 3 0,5
M3 2,2 2,2–3,7 3,0–7,5 0,8 0,7
Encaixe
1)
0,15 3 0,5
M4 – – 11,0–15,0 1,3 1,3 1,3 0,15 3 0,5
M5 – – 18,5–22,0 1,3 1,3 1,3 0,15 3 0,5
1) Conectores retos (plugues Faston 6,3 mm (0,25 pol))
Table 5.2 Aperto dos Terminais
Guia Rápido
VLT
®
Micro Drive FC 51
112 Danfoss A/S © 05/2016 All rights reserved. MG02BB4P
55

Danfoss VLT Micro Drive FC 51 Specifications

General

Enclosure	IP20
Output Voltage	0-100% of supply voltage
Altitude	Up to 1000 m without derating
Power Range	0.18-22 kW
Control Method	V/f
Communication	Modbus RTU
Protection Features	Over-voltage, under-voltage, over-current, over-temperature
Ambient Temperature	-10°C to 50°C
Storage Temperature	-25°C to 65°C
Relative Humidity	5-95% (non-condensing)
Input Voltage	200-240 V, 380-480 V
Braking Function	Integrated braking chopper (optional)
