6.3.5 Краткое описание силовой цепи

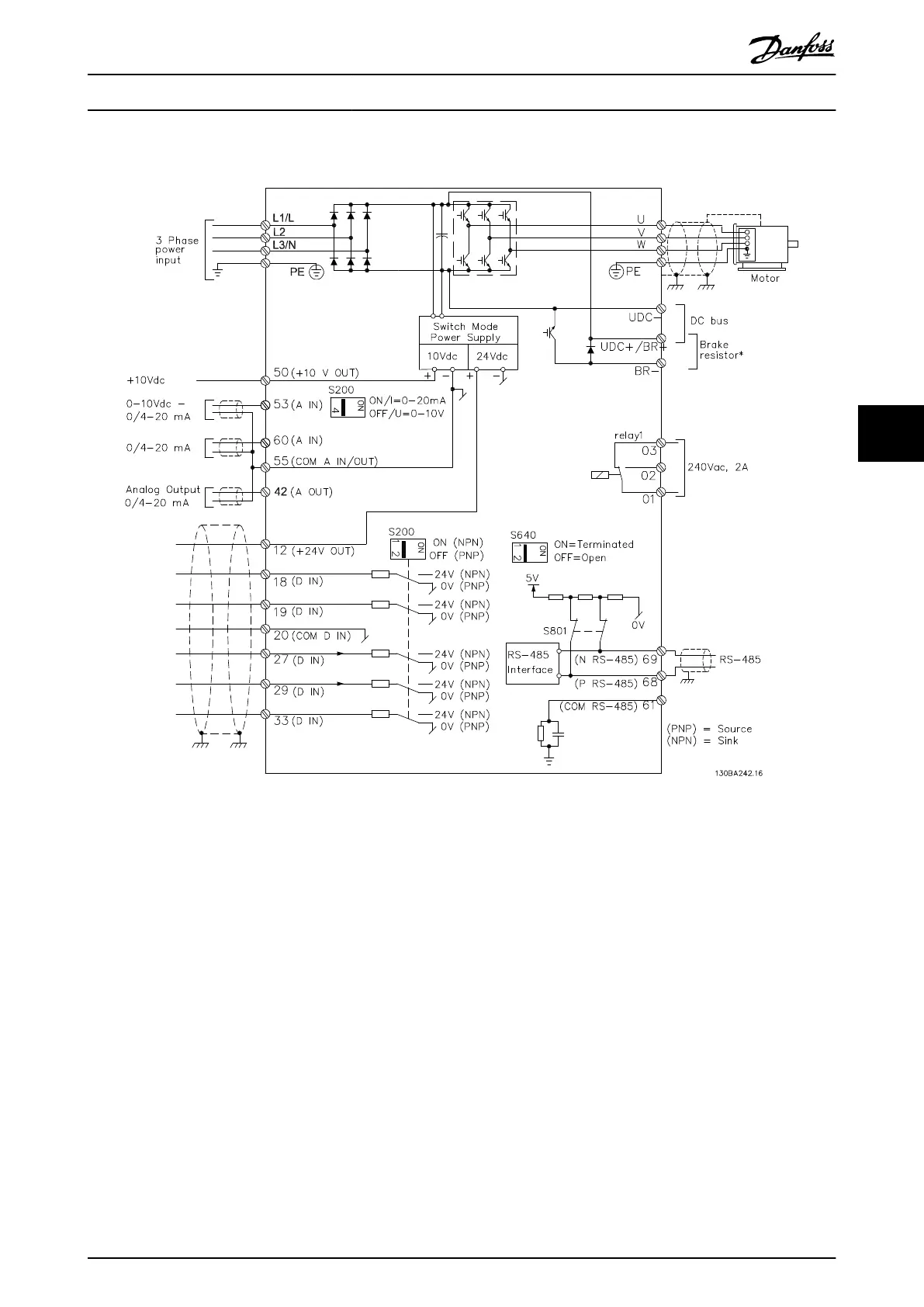

Illustration 6.6 Схема электрических соединений всех клемм
* Для корпусов размера M1 тормоза (BR+ и BR-) не предусмотрены.
Подробнее о тормозных резисторах см. Руководство по проектированию тормозных резисторов VLT
®
MCE 101.
Увеличение коэффициента мощности и улучшение характеристик ЭМС может быть достигнуто путем установки
дополнительных сетевых фильтров Danfoss. Фильтры мощности
Danfoss могут также использоваться для распределения нагрузки. Подробнее о цепи разделения нагрузки см.
Примечание о разделении нагрузки VLT
®
FC 51 Micro Drive.
Краткое руководство
Quick GuideKurzanleitungGuide rapideGuía rápidaGuia RápidoКраткое
руководство
MG02BB4P Danfoss A/S © 05/2016 All rights reserved. 141
6
6

Table of Contents

Other manuals for Danfoss VLT Micro Drive FC 51

Questions and Answers:

Question and Answer IconNeed help?

Do you have a question about the Danfoss VLT Micro Drive FC 51 and is the answer not in the manual?

Danfoss VLT Micro Drive FC 51 Specifications

General IconGeneral
EnclosureIP20
Output Voltage0-100% of supply voltage
AltitudeUp to 1000 m without derating
Power Range0.18-22 kW
Control MethodV/f
CommunicationModbus RTU
Protection FeaturesOver-voltage, under-voltage, over-current, over-temperature
Ambient Temperature-10°C to 50°C
Storage Temperature-25°C to 65°C
Relative Humidity5-95% (non-condensing)
Input Voltage200-240 V, 380-480 V
Braking FunctionIntegrated braking chopper (optional)
